Плавність ходу автомобіля.
Плавність ходу автомобіля при його коливаннях оцінюється такими параметрами:
частота вільних коливань підресорних мас;
частота вільних коливань не підресорних мас;
прискорення підресорних мас;
швидкістю зміни прискорення підресорних мас.
Частота вільних коливань підресорних мас автомобіля може бути визначена так:
, с-1 ,
де fст – статичний прогин підвіски, м.
Для вантажних автомобілів і міських автобусів приймають tст = 0,08 0,13 м. При цьому більші значення приймають для передньої підвіски, менші – для задньої підвіски вантажних автомобілів.
У сучасних легкових автомобілів для передньої підвіски приймають fст = 0,15 0,25 м, для задньої підвіски fст = 0,12 0,18 м. Плавність ходу можна вважати задовільною, якщо:
0,8 1,3 Гц - для легкового автомобіля;
Гц – для вантажного автомобіля.
Частота вільних коливань не підресорних мас автомобіля дорівнює:
;

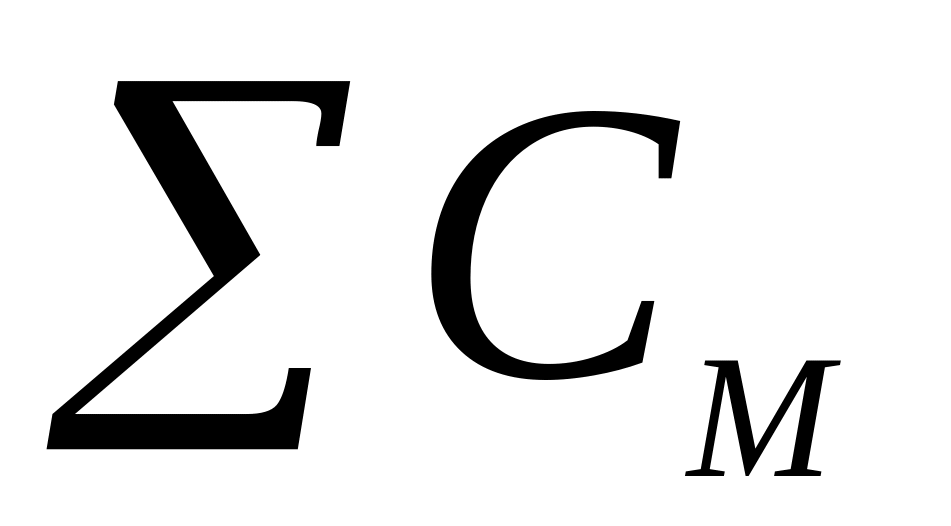

де - сумарна радіальна жорсткість шин моста, н/м; mM – маса моста, кг.
Жорсткість однієї шини визначають за такою формулою:
Сm = ;
де Gm max максимально припустиме навантаження на шину, н.
Дз – зовнішній діаметр шини при максимальному тиску без навантаження, м;
rс– статичний радіус шини при максимальному тиску і навантаженні, м.
Чисельні значення Gm max. Дз, rс визначаються як середнє значення серед прийнятих аналогів. Для задоволення вимог плавності ходу автомобіля частота вільних коливань його не підресорних мас повинна бути:
Гц для легкових автомобілів
Гц для вантажних автомобілів.
При русі автомобіля по дорозі, що має нерівності, він здійснює вимушені коливання, частота і амплітуда яких залежить від руху автомобіля, висоти і довжини хвиль нерівності на дорозі.

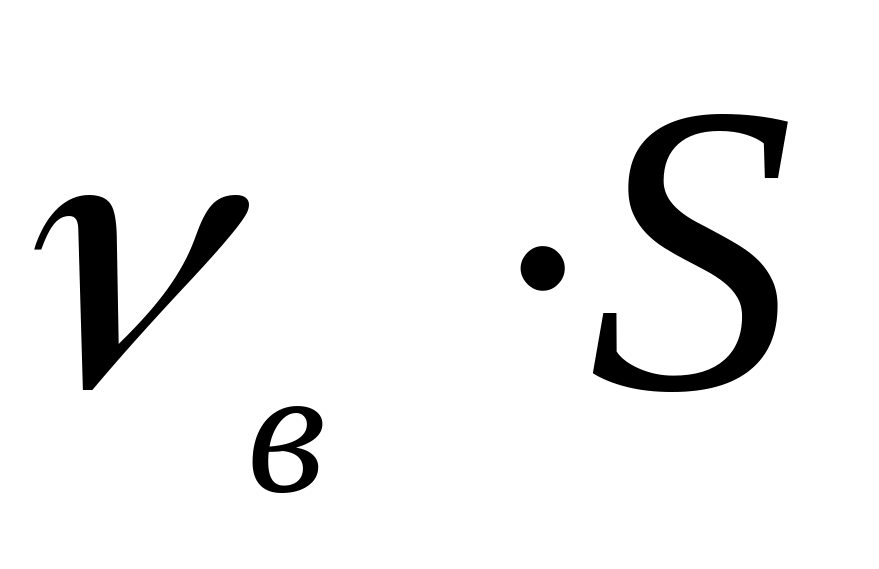

Частота вимушених коливань в цьому випадку буде визначатись так:
де Va – швидкість автомобіля, м/с; Ѕ – довжина хвилі нерівності на дорозі, м (Ѕ = 0,5 5 м). При русі автомобіля можуть виникати резонансні явища:
низькочастотні - ;
високочастотні - .
Ці явища можуть виникати при відповідних швидкостях руху автомобіля:
Vа = і Vа = . (5.2)
Використовуючи залежності (5.2) треба побудувати залежності Va =f(Ѕ) для підресорних і не підресорних мас передніх і задніх мостів автомобіля, що проектується.
Проектування вузлів та механізмів трансмісії, ходової частини, органів керування.
Метою цієї частини курсового проекту є вибір та обґрунтування основних функціональних елементів автомобіля відповідно до завдання з урахуванням особливостей цільового призначення і умов експлуатації автомобіля, що проектується. При цьому необхідно врахувати як досвід автомобілебудування, впроваджений в конструкціях вітчизняних і зарубіжних автомобілів, так і основні тенденції розвитку їх функціональних елементів і автомобілів в цілому.
Конструкції вузлів, механізмів, систем, що проектуються, повинні відповідати вимогам мінімізації матеріальних і трудових витрат на їх обслуговування в процесі експлуатації і ремонту (легкість зборки і розбирання, простота регулювання, достатній доступ для проведення обслуговування).
В розрахунково-пояснювальній записці повинні бути включені кінематичні схеми з відповідними конструктивними параметрами,необхідні розрахунки головних параметрів з наведенням переліку матеріалів, які використовують для виготовлення основних деталей кожного вузла або механізму. Також наводяться розрахунки основних деталей на міцність, яка повинна відповідати значенням розрахункових навантажень.
Графічна частина проекту включає в себе детальну розробку конструкції функціональних елементів автомобіля згідно індивідуального завдання. Конструкція цих елементів повинна бути представлена в загальному вигляді і мати необхідну для повного розуміння конструкції кількість проекцій і розрізів.
