15 Оцінка стійкості імпульсної автоматичної системи
Необхідною умовою працездатності імпульсної системи є її стійкість. Відомі з попередніх лекцій основні визначення стійкості безупинних систем застосовні і до імпульсних систем, але з урахуванням ряду особливостей цих систем.
Звернемося до основного формулювання умови стійкості: імпульсна система стійка, якщо її власний рух з часом загасає.
Як уже відзначалося, на практиці часто обмежуються визначенням дискретної функції XВИХ(n) на виході системи. Це рішення можна одержати, наприклад, з формули (14.4) у вигляді суми вільної і змушеної складової:
Таким чином, умову стійкості системи варто записати так:
Оцінку стійкості імпульсної системи, як і безупинної, звичайно роблять на підставі дослідження характеристичного рівняння замкнутої системи, яке одержують з (14.3):
(15.1)
Це алгебраїчне рівняння має m коренів zi на площині z. Але, оскільки перемінна z з'явилася в зв'язку з підстановкою , то кожен корінь zi зв'язаний з коренями pi на площині p залежністю
Легко помітити, що нульовому кореню, наприклад, p1=0, відповідає корінь zi=1, а кореням pt з негативними дійсними частинами відповідають корені:

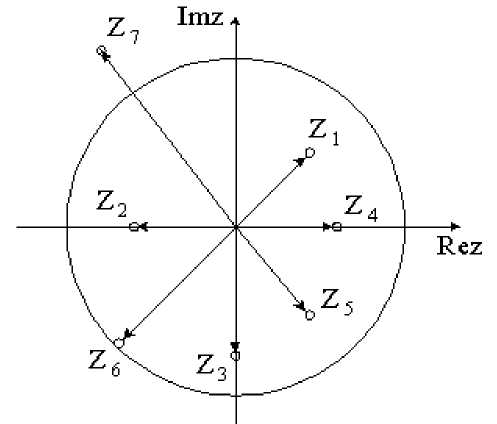

Тепер можна дати формулювання математичної умови стійкості: імпульсна автоматична система стійка, якщо всі корені її характеристичного рівняння (15.1) лежать усередині кола одиничного радіуса, побудованого на початку координат комплексної площини z (рис. 15.1, точки z1,, z2,,z3, z4, z5 ).
Якщо хоча б один з коренів лежить на колі з радіусом R = 1, то система знаходиться на межі стійкості (рис. 15.1, точка z6).
За наявності коренів система хитлива (рис. 15.1, точка z7).
Визначення коренів характеристичного рівняння (15.1) при m 3 поєднано з відомими труднощами. Тому на практиці знаходять застосування непрямі оцінки — критерії якості, що дозволяють оцінювати стійкість імпульсних систем без визначення коренів.
До імпульсних систем можна застосувати кожен з відомих критеріїв стійкості безупинних систем. Однак для цього попередньо необхідно зробити білінійне перетворення полінома М(z) у поліном М() за формулою
. (15.2)
Таке перетворення дозволяє відобразити одиничне коло площини Z (рис. 15.1) у ліву частину комплексної площини p, аналогічну області стійкості безупинних систем на площині p.
До характеристичного рівняння М() = 0, що також має порядок т, застосовні алгебраїчні критерії стійкості І. А. Вишнєградского і Гурвіца. Оцінимо стійкість двох конкретних систем.
Приклад 1. Імпульсна система першого порядку має характеристичне рівняння
.
Після підстановки (14.8) одержимо
або
Система першого порядку стійка, якщо коефіцієнти її характеристичного рівняння позитивні:
.
Досліджуємо стійкість імпульсної системи з передатною функцією (14.6) (рис.14.1).
Характеристичні рівняння цієї системи
Звідси одержуємо дві умови стійкості:
.
Друга умова розкриває важливу властивість досліджуваного класу систем: стійкість імпульсної системи залежить не тільки від загального коефіцієнта передачі в розімкнутому стані kv, як це має місце і у безупинних системах, але і від періоду дискретності Т: чим більше Т, тим складніше забезпечити стійкість системи, при незмінному kv..
Приклад 2. Характеристичне рівняння імпульсної системи другого порядку
Після переходу до перемінного одержуємо
Система стійка, якщо коефіцієнти її характеристичного рівняння позитивні:
Ці три нерівності дозволяють оцінити стійкість імпульсної системи.
Досліджують стійкість систем третього і вищих порядків за допомогою критерію Гурвіца.
Контрольні запитання
1. Як формулюється умова стійкості імпульсної системи?
2. Який математичний вираз служить вихідним для оцінки стійкості імпульсної системи?
У чому полягає практичний метод визначення стійкості імпульсної системи?
