4.4. Построение прямоугольной диметрии прямоугольника

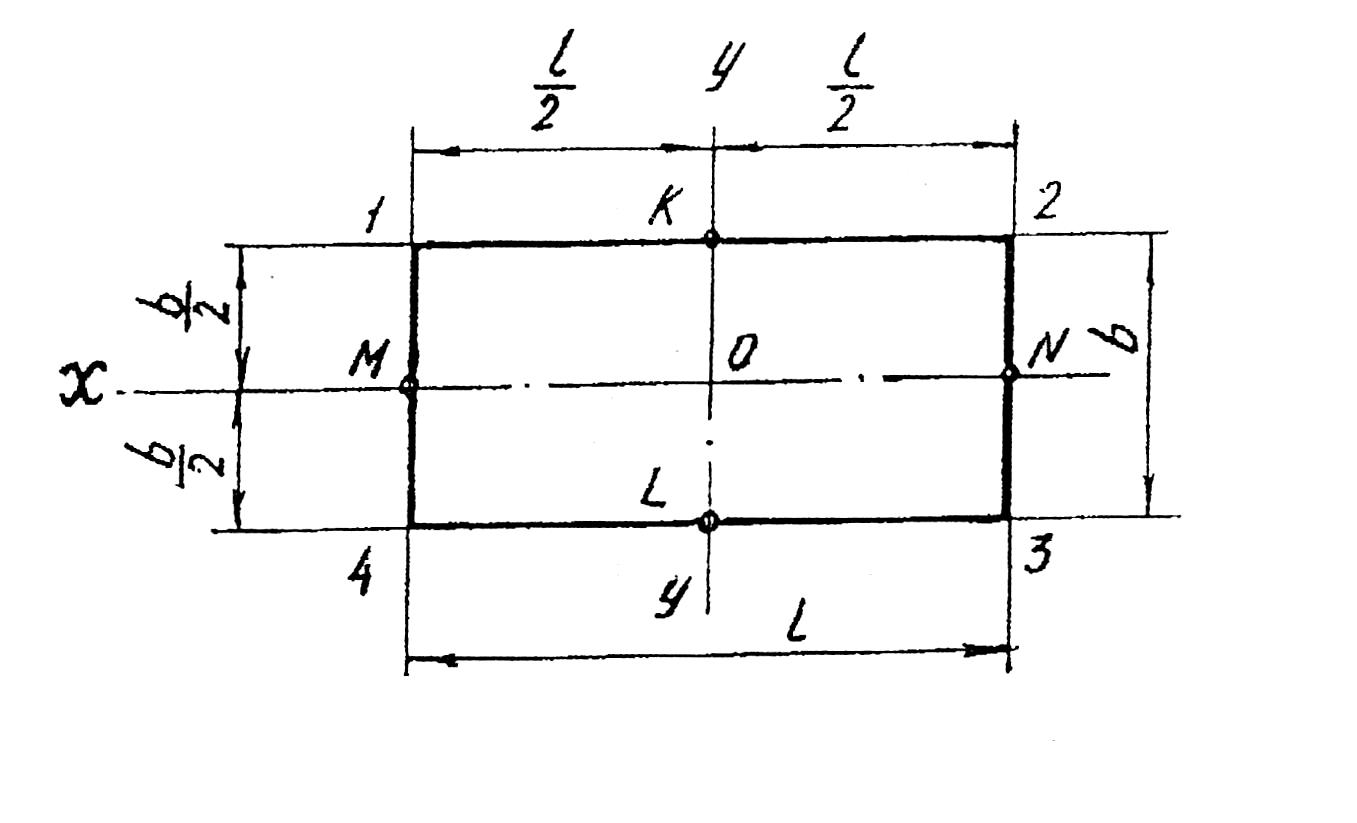

1. Задан прямоугольник 1-2-3-4 в плоскости H (рис. 27). Стороны его параллельны осям Ох и Оу. Точки пересечения сторон с осями симметрии обозначены буквами К, L, М, N.
Рис. 27

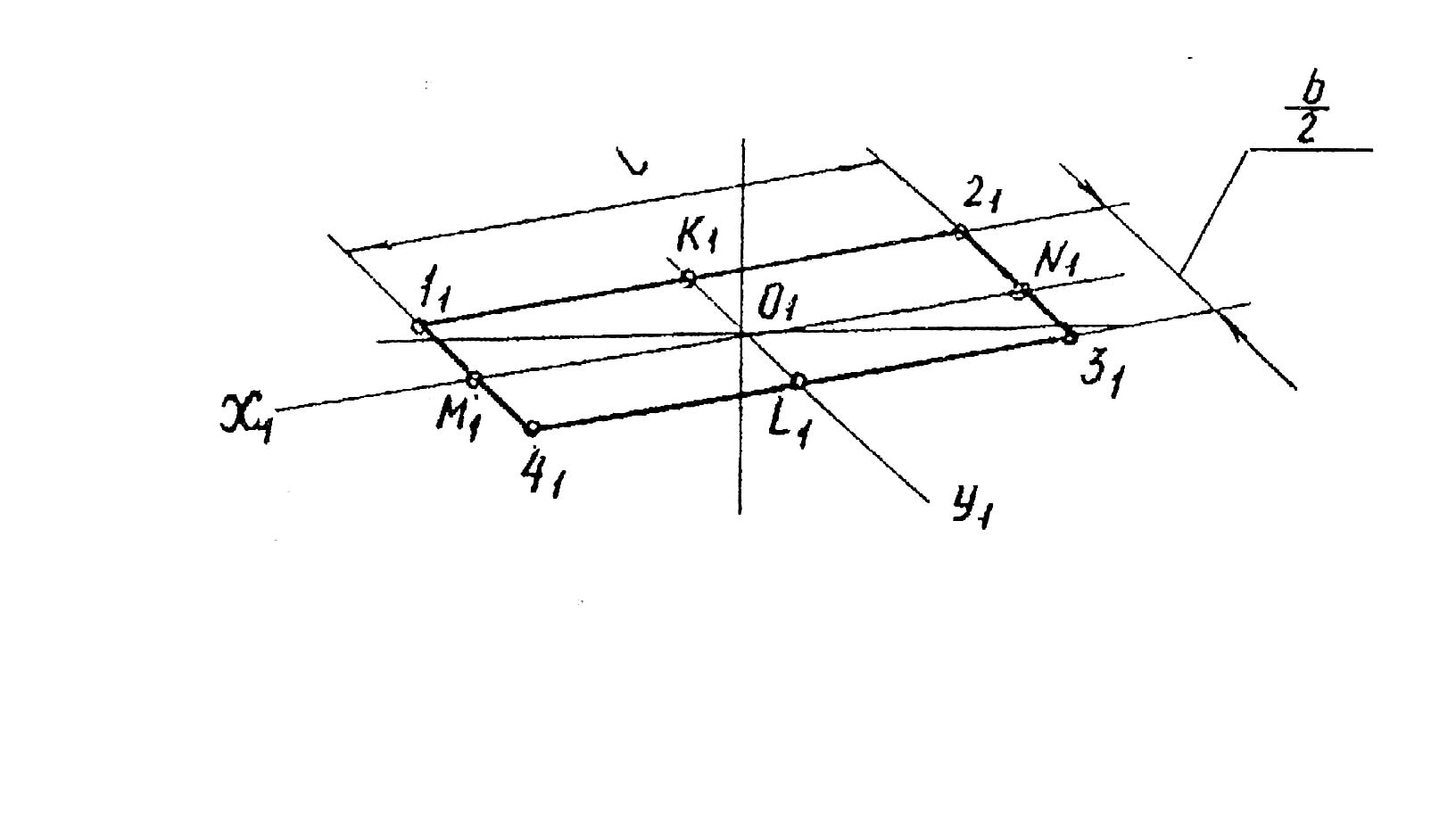

2. Проведем аксонометрические оси Ох1 и Оу1, располагающиеся в диметрии, согласно рис. 27. Если фигура симметричная, то оси проекций следует совместить с осями симметрии. Последовательность построения видна на чертеже (рис. 28).
Рис. 28
4.5. Построение прямоугольной диметрической проекции шестиугольника
1. Задан шестиугольник, лежащий в плоскости, параллельной плоскости Н. Построить его диметрическую проекцию. Принимаем положение осей проекций совмещенными с осями симметрии фигуры (рис. 29).

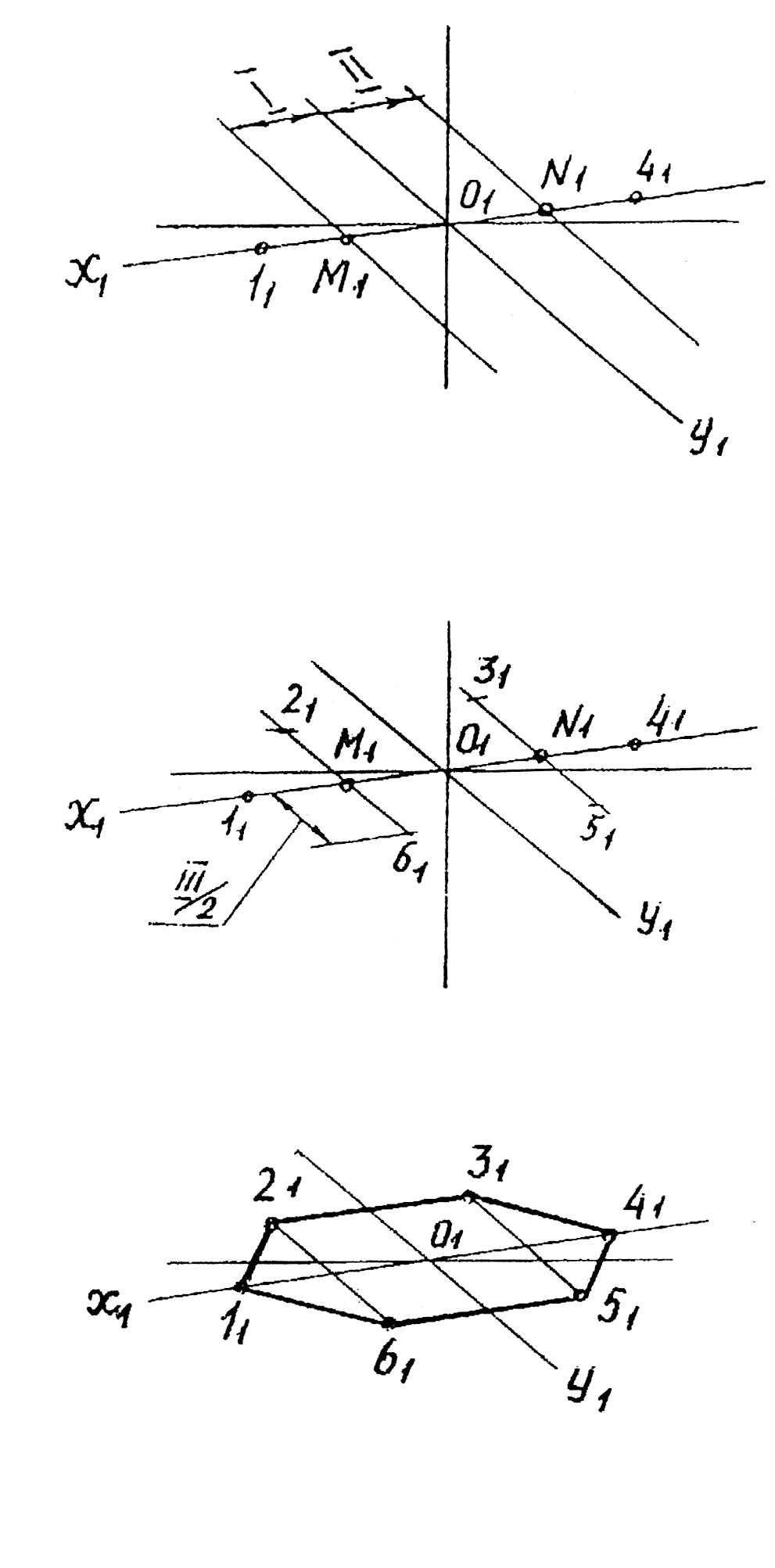

2. Проведем диметрические оси проекций О1х1 и О1у1. На оси О1х1 наметим точки 11, М1, N1 и 41 (рис. 30).
Рис. 29 Рис. 30
3. Через точки М1 и N1 проводим прямые, параллельные оси О1у1. На них от точек М1 и N1 откладываем отрезки М121 = М16 = N131 = N151 = III/2. В результате получим диметрические проекции вершин шестиугольника 21, 31, 51, 61 (рис. 31).
4. Соединив проекции всех вершин шестиугольника, получим его диметрическую проекцию (рис. 32).
Рис. 31 Рис. 32
4.6. Построение прямоугольной диметрической проекции окружности
Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрические плоскости проекций в виде эллипсов.
При приведенных коэффициентах k = n = 1 , m = 0,5 большая ось всех эллипсов равна 1,06 диаметра окружности, а малая ось эллипса в плоскости V (xOz) = 0,95d, в плоскостях H(хОу) и W(уOz ) = 0,35d (d – диаметр окружности).

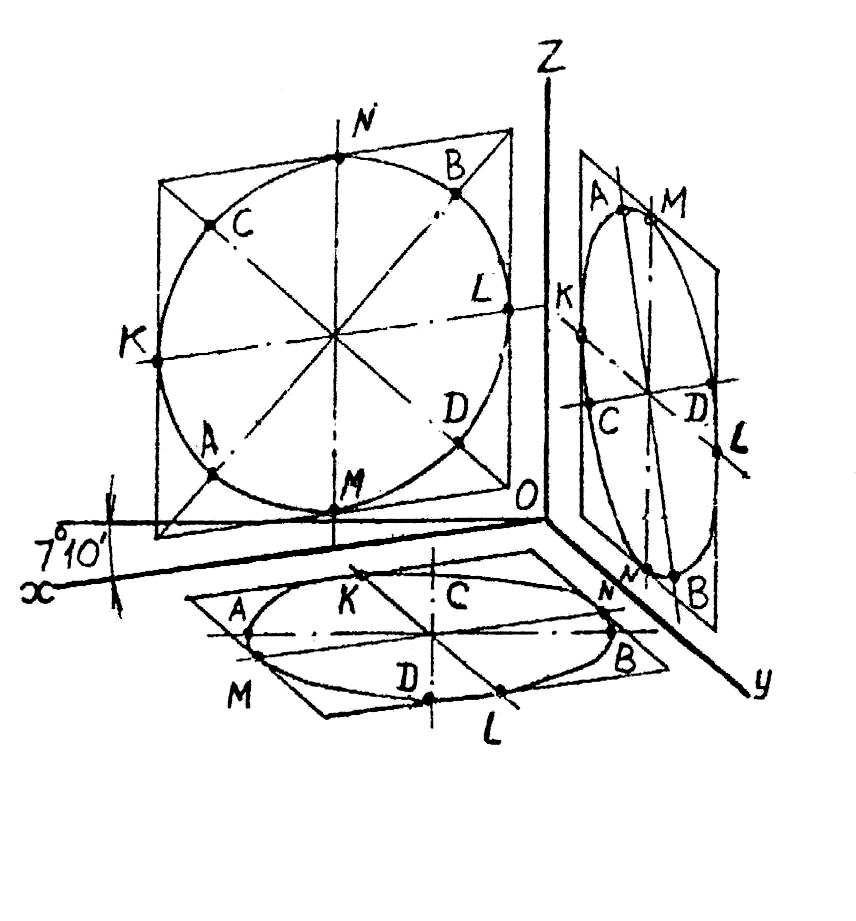

Большая ось эллипса АВ располагается перпендикулярно отсутствующей в данной плоскости оси, малая СD – перпендикулярно АВ (рис. 33).
1. Дана окружность, лежащая в плоскости, параллельной плоскости Н (рис. 34). Построить ее диметрическую проекцию.
Рис. 33

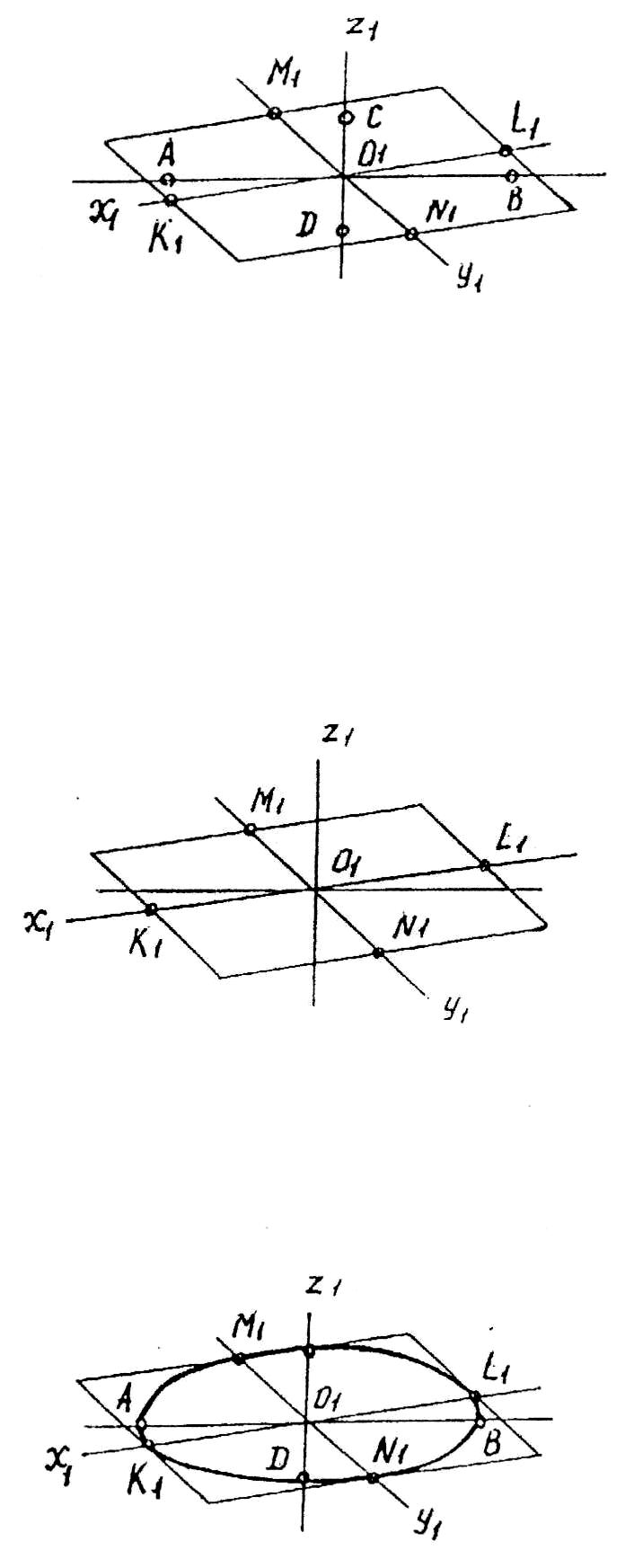

Направление сопряженных диаметров КL и МN совпадает с направлением осей Ох и Оу. Откладываем на осях О1х1 и О1у1 величины сопряженных диаметров К1L1, М1N1 (рис. 35).
Рис. 34 Рис. 35
2. Через точки К1, L1, М1, N1 проводим прямые, параллельные осям О1х1 и О1у1. Получаем параллелограмм, который является проекцией квадрата, описанного вокруг окружности (рис. 36).
Рис. 36
3. Большая ось эллипса АВО1z1. Малая ось СDАВ. АВ = 1,06d, СD = 0,35d. Отложив эти величины на осях, получим точки А, В, С, D. Таким образом, для построения эллипса имеем 8 точек (рис. 37).
4. Соединив эти точки плавной кривой, получим прямоугольную диметрию окружности (рис. 38).
Рис. 37 Рис. 38
Аналогично строятся эллипсы в плоскостях V и W.
