3.1.2. Прямоугольная диметрическая проекция

Положение аксонометрических осей в прямоугольной диметрической проекции показано на рис. 3. Для построения угла 7°10' (при отсутствии транспортира) строят прямоугольный треугольник с катетами 1 и 8 единиц (tg 7°10' = 1/8; tg 41°25' = 7/8).

Рис. 3

Коэффициенты искажения k = n = 0,94; m = 0,47. Для упрощения построения пользуются приведенными коэффициентами искажения k = n = 1; m = 0,5. Тогда изображение получится увеличенным в 1,06 раза (1/0,94).

3.2. Косоугольные аксонометрии

3.2.1. Фронтальная диметрическая проекция

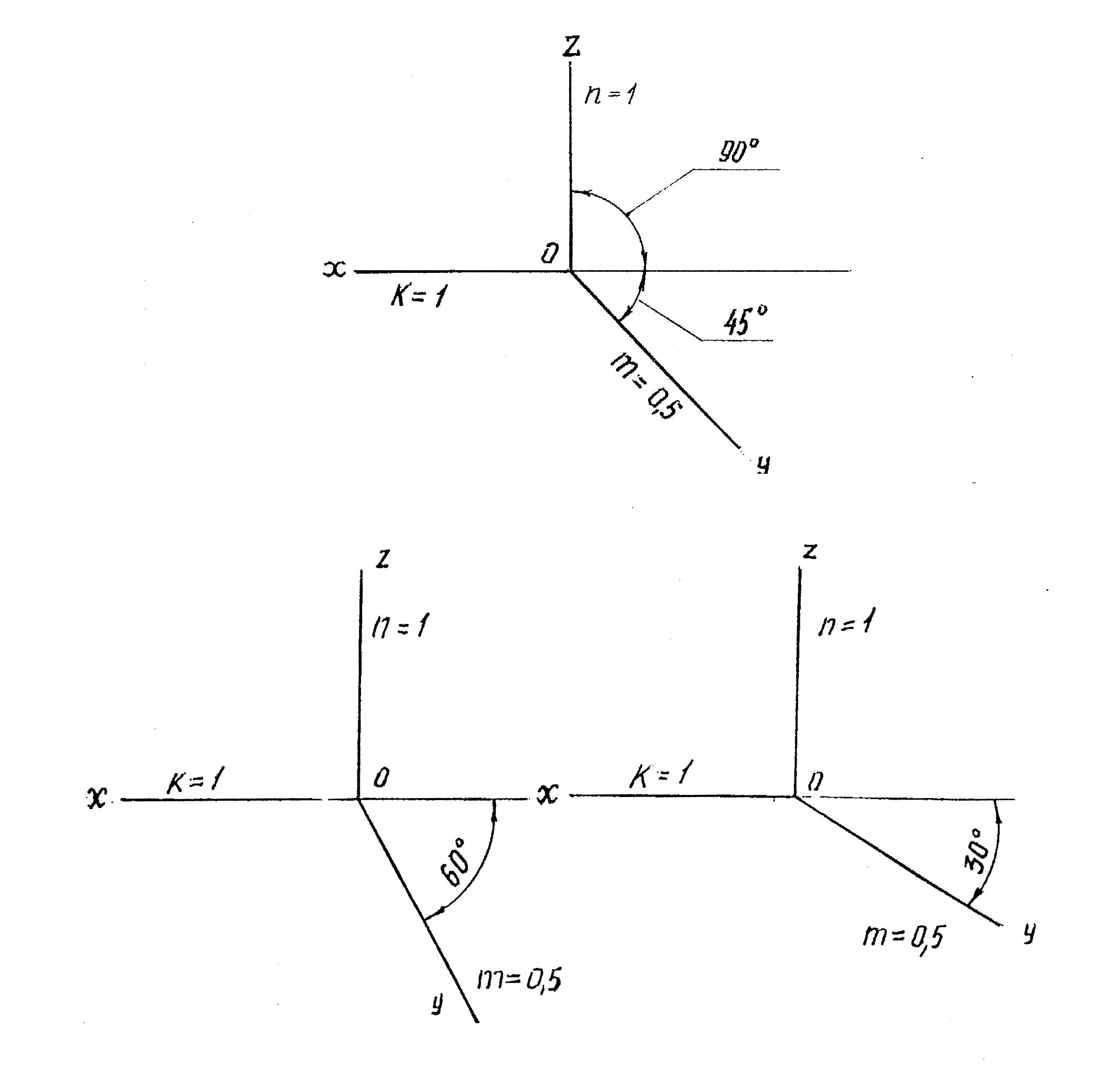

Расположение осей во фронтальной диметрической проекции показано на рис. 4. Коэффициенты искажения k = 1; n = 1; m = 0,5.

Рис. 4

Согласно ГОСТ 2.317–69 для фронтальной диметрической проекции допускается применять расположение осей, приведенное на рис. 5, 6. Коэффициенты искажения k = n = 1; m = 0,5.

Рис. 5 Рис. 6

3.2.2. Фронтальная изометрическая проекция

Расположение аксонометрических осей во фронтальной изометрической проекции показано на рис. 7–9. Коэффициенты искажения по всем осям равны 1, т.е. k = n = m = 1.

Рис. 7 Рис. 8 Рис. 9

3.2.3. Горизонтальная изометрическая проекция

Расположение аксонометрических осей в горизонтальной изомет­рической проекции показано на рис. 10–12. Коэффициенты искажения по всем осям равны 1, т.е. k = m = n =1.

Рис. 10 Рис. 11 Рис. 12

4. ПОСТРОЕНИЕ АКСОНОМЕТРИЧЕСКИХ ПРОЕКЦИЙ ПЛОСКИХ ФИГУР, ОКРУЖНОСТИ И СОПРЯЖЕНИЯ

Прежде чем приступить к построению аксонометрических проекций деталей, полезно рассмотреть правила построения аксонометрических проекций некоторых простейших элементов, например: прямоугольника, шестиугольника, окружности и сопряжения, являющегося частью окружности.

4.1. Построение прямоугольной изометрической проекции прямоугольника

1. Задан прямоугольник 1-2-3-4 в плоскости H. (рис. 13).

Стороны его параллельны осям Ох и Оу. Точки пересечения сторон с осями симметрии обозначены буквами К, L, М, N.

Рис. 13

2. Проведем две оси O₁x₁ и O₁у₁, располагающиеся в изометрии под углом 120°. Если фигура симметричная, то оси проекций следует совмещать с осями симметрии фигуры.

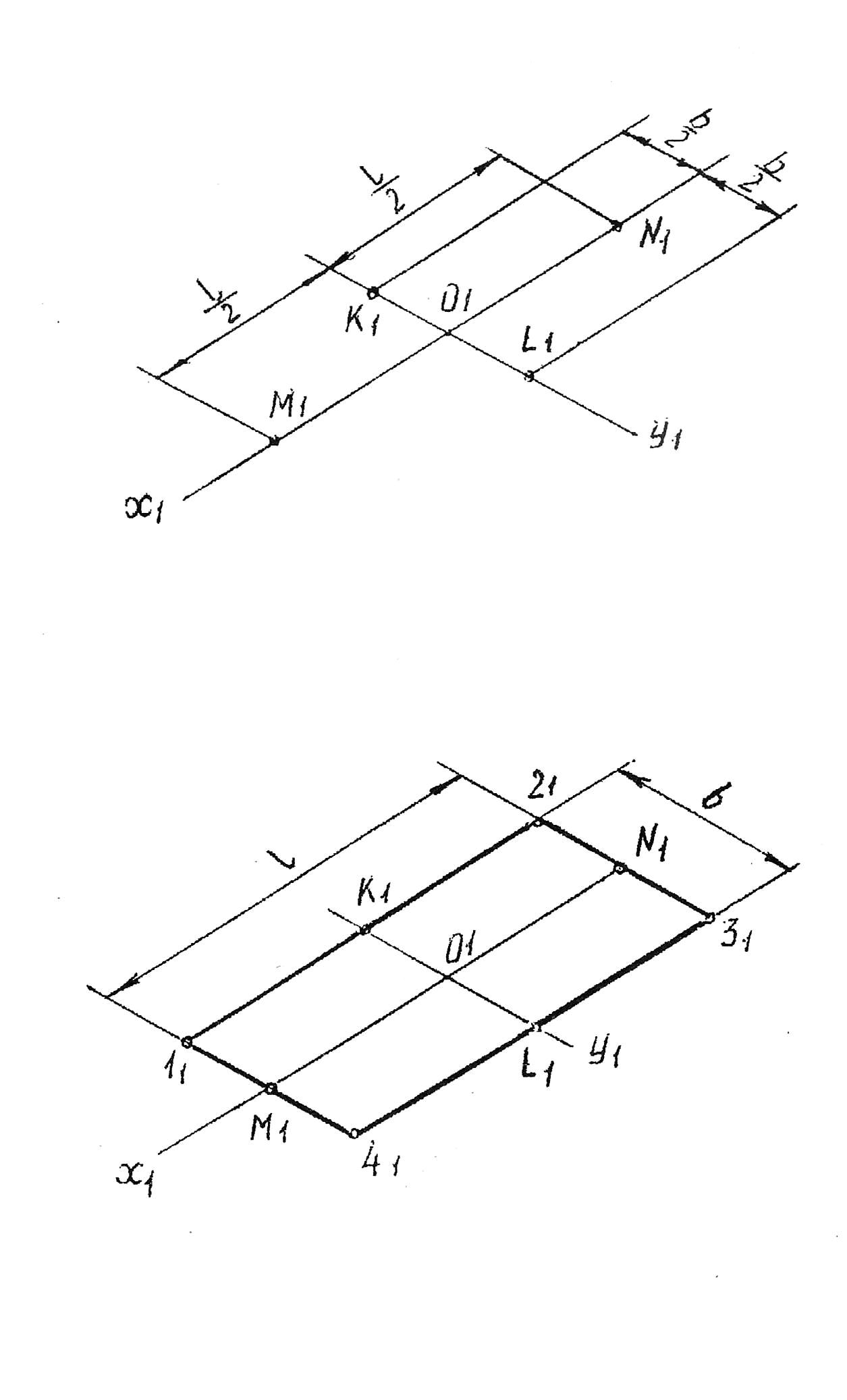

Последовательность построения видна на чертеже (рис. 14). На оси O₁x₁ откладываем от точки O₁ расстояние, равное L/2, и получим точки М₁ и N₁, а на оси О₁у₁ - расстояние b/2 и получим точки К₁ и L₁.

Рис. 14

3. Проведя через полученные точки К₁, L₁, М₁, N₁ стороны прямоугольника параллельно аксонометрическим осям, получим аксонометрическую проекцию прямоугольника (рис. 15).

Рис. 15
