2.13 Столярно-кузовне відділення

Столярно-кузовне відділення призначене для відновлення і виготовлення дерев’яних деталей металево-дерв´яних кузовів бортових вантажних автомобілів та причіпного складу; виготовлення технологічного реманенту (підставок, верстаків, шаф, стелажів та інше.).

Основними роботами, що виконуються у цьому відділенні є виготовлення дошок і брусів (поперечних і поздовжніх) для бортів кузовів і платформ; ремонт бортів і платформ кузовів; розбирання та складання бортів та кузовів в цілому.

Лісоматеріал, що поступає у відділення, складують на призначеному для цього майданчику, після чого при необхідності виконують його розпилювання, стругання, фугування та фальцювання на універсальному деревообробному верстаті. У випадку, коли об’єм ремонтних робіт кузова невеликий, вони виконуються безпосередньо на спеціалізованому посту зони поточного ремонту рухомого складу.

Основними дефектами дерев’яних деталей кузова є тріщини, зруби, старіння та поломки. Для усунення цих дефектів виконують часткове розбирання кузовів, видалення пошкодженої деталі та заміну її на нову.

Для виготовлення дерев’яних деталей застосовують пиломатеріали із хвойних дерев (сосна, ялина), що мають вологість не більше 18%. Металеві деталі кузова ремонтують і виготовляють у бляхарському або арматурному відділеннях АТП.

Якщо кузови мають більше 70% дефектних деталей, вони підлягають повному розбиранню і ремонту із заміною непридатних елементів.

Перед ремонтом кузов знімають з рами автомобіля за допомогою таля і встановлюють на підставки. Після чого виконують його дефектовку і розбирання. Виготовлення нових бортів і платформ кузова виконують на спеціальному стенді. Відновлені та виготовлені для ремонту кузова деталі повинні бути без тріщин, задирів, ступінчастості поверхонь, ускубів та обрубів.

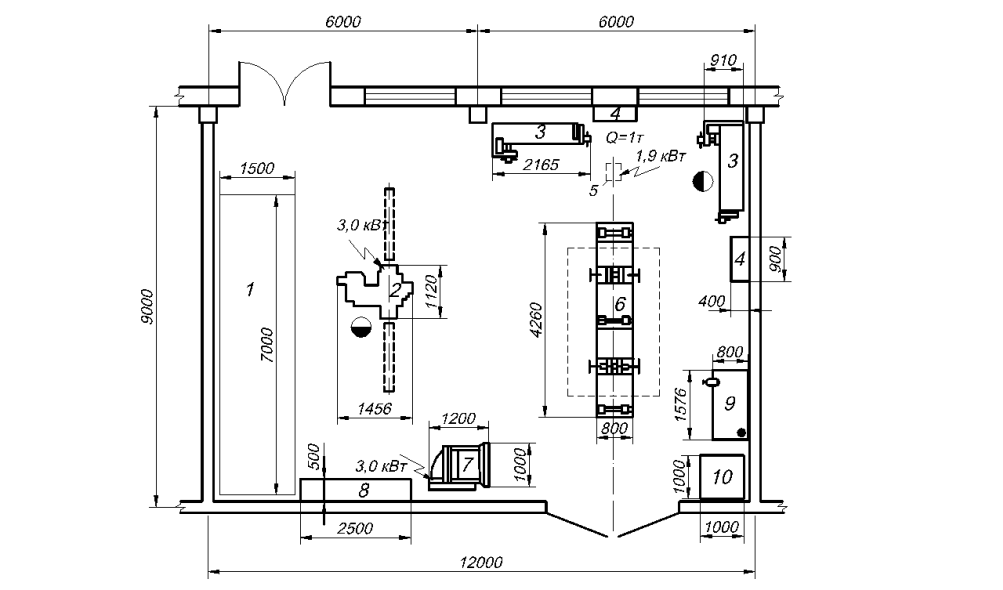

Рисунок 15 – Столярно – кузовне відділення

1 – майданчик для пиломатеріалів; 2 – універсальний деревообробний верстат; 3 – столярний верстак; 4 – настінна шафа для столярних інструментів; 5 – тельфер; 6 – стенд для ремонту платформ; 7 – точило пісочне; 8 – набори кондукторів для ремонту бортів; 9 – верстак слюсарний із лещатами; 10 – правочна плита

Детальна технологія робіт столярно-кузовного відділення описана в роботах [8,9].

Перелік і основні характеристики технологічного обладнання столярно-кузовного відділення наведені в таблиці 15.

Приклад планування цього відділення показано на рисунку 15.

Таблиця 15 – Характеристики технологічного обладнання столярно-кузовного відділення

№ поз.	Назва обладнання	Тип або модель	Коротка технічна характеристика	Площа обл., м2	К-сть одиниць
1.	Майданчик для пиломатеріалів		Розміри в плані 7000х1500 мм	10,50	1
2.	Універсальний деревообробний верстат	КДС-3 або К	Комбінований для розпилювання, фугування, свердління та пазування деталей. Потужність привода – 3,0 кВт. Габарити –1456х1120х910 мм.	1,63	1
3.	Столярний верстак	Гипроав-тотранс, 2296	Габарити 2165х910х800 мм	3,94	2
4.	Настінна шафа для столярних інструментів	Власно-го виго-товлен-ня	Габарити 900х400х800 мм	0,72	2
5.	Тельфер	ГОСТ 3462-73 ТЕ 100-511	Вантажопідйомність – 1т. Потужність привода – 1,9 кВт.	–	1
6.	Стенд для ремонту платформ і збирання бортів	Кресл. 2400	Габарити 4260х800х1500	3,41	1
7.	Точило пісочне	3Б634	Габарити 1200х1000х800. Потужність привода – 3,0 кВт.	1,20	1
