1. Складання топографічного плану будівельного майданчика

П ри нівелюванні поверхні по квадратах відліки беруть по чорній стороні рейки і записують на схемі нівелювання в вершинах квадратів (рис. 1).

Позначки вершин квадратів, м, обчислюють через горизонт приладу:

,

де – позначки вершин квадратів, обчислені за відліками на чорній стороні рейки, м; ГП – горизонт приладу, обчислений для чорної сторони рейки, м:

Всі розрахунки заносять у графу таблиці 1. Одержані позначки вершин округлюють до 0,01 м і записують у графу (табл. 1).

З а результатами обчислення позначок вершин квадратів складають

т опографічний план будівельного майданчика. Побудова топографічного плану включає нанесення на аркуш паперу в масштабі 1:500 сітки квадратів,

Таблиця 1

Відомість обчислення позначок вершин квадратів

Координати вершин

Відліпи по рейці

Горизонт приладу, м

Позначки вершин, м

Координати вершин

Відліпи по рейці

Горизонт приладу, м

Позначки вершин, м

Н0,001

Н0,01

Н0,001

Н0,01

Ст 1

1787

Ст 2

1417

1а

0159

5а

0267

1б

0747

5б

0518

1в

1284

5в

1117

1г

1586

5г

1523

1д

1353

5д

1192

1е

0916

5е

0393

1є

0637

5є

1326

2а

0588

6а

0417

2б

0940

6б

0857

2в

1675

6в

1382

2г

2391

6г

1984

2д

1746

6д

1336

2е

1203

6е

0713

2є

0959

6є

1558

3а

0574

7а

0659

3б

0847

7б

1081

3в

1735

7в

1561

3г

2849

7г

2226

3д

1982

7д

1788

3е

1661

7е

1433

3є

1601

7є

1907

4а

0547

8а

0709

4б

0763

8б

1349

4в

1273

8в

1891

4г

1982

8г

2564

4д

1859

8д

2257

4е

1693

8е

2128

4є

1911

8є

2416

проведення горизонталей з висотою перерізу рельєфу через 0,25 м та нанесення існуючих контурів ситуації. Біля кожної вершини квадрата виписують її позначку з табл. 1, округлену до 0,01 м (див рис. 3). Рельєф місцевості зображають горизонталями. Місцеположення горизонталі визначають інтерполюванням між точками, що знаходяться на однорідному схилі. На плані точки, висота яких кратна прийнятій висоті перерізу 0,25 м, знаходять аналітичним способом інтерполюванням.

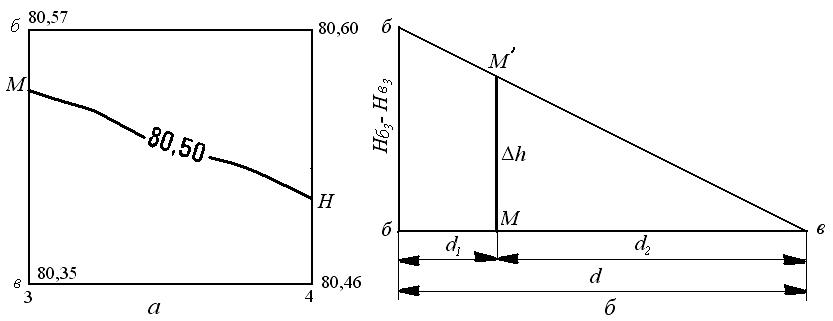

С уть аналітичного способу інтерполювання полягає в тому, що за відомими позначками вершин квадратів на плані між цими точками визначають положення точок з позначками, кратними прийнятій висоті перерізу, шляхом рішення подібних трикутників (рис. 2, а, б).

В ідстань від горизонталі, кратної висоті перерізу рельєфу (в прикладі для точки М Н = 80,50 м), до вершини квадрата в3, мм обчислюють за формулою:

, (1)

де d – сторона квадрата, що дорівнює 20 м; – позначки вершин квадратів б3, в3, м;

– різниця між вершини в3 і кратною горизонталлю (Н = 80,50 м), м:

Відстані і відкладають в масштабі 1:500 від вершин квадратів в3 і в4. В результаті відкладання відстаней отримують місцеположення на сторонах квадрата горизонталі, кратної висоті перерізу рельєфу, Н = 80,50 м.

Аналогічно проводять інтерполювання на решті сторін всіх квадратів та їх діагоналей. Через точки з однаковими висотами коричневими лініями проводять однойменні горизонталі. В розриві між горизонталями підписують висоту горизонталі у бік вершини.

м.

Відстань від наступної горизонталі, кратної висоті перерізу рельєфу, до вершини квадрата в4, м:

, (2)

де – різниця між вершиною в4 і наступною кратною горизонталлю (Н = 80,50 м), м:

м.
