5.4 Схема электроснабжения предприятий общественного питания.
Системой - электроснабжения принято называть комплекс устройств для передачи и распределения электрической энергии от центра источника питания до приемника. Она должна соответствовать следующим требованиям: экономичности и надежности, безопасности и удобству эксплуатации, обеспечению надлежащего качества электроэнергии, уровней напряжения, стабильности частот и др.
Подача напряжения ПОП осуществляется от трансформаторов -подстанции. При этом наиболее распространенными являются понижающие трансформаторы, у которых напряжение на первичной стороне 6 или 10 кВт, а на вторичной 450 или 230 В.
Электроснабжение, предприятий осуществляется по трем основным схемам - подключение к энергосистеме, подключение к собственной электростанции, подключение к энергосистеме и собственной электростанции. Электроснабжение внутри предприятий обычно осуществляется по радиальным или магистральным схемам (рис 5.7а, б, в, г). При этом применяется одностороннее или двустороннее питание схем. При радиальной схеме электроэнергия подводится к каждому потребителю отдельно, а к сосредоточенной группе потребителей - по отдельной линии от трансформаторной подстанции или распределительного пункта.
В отличие от радиальных магистральные схемы широко применяются там, где нагрузки рассредоточены более или менее равномерно по площади помещения.
Применение магистральных схем даёт возможность отказаться от распределительного щита на трансформаторной подстанции и осуществлять питание непосредственно по схеме трансформатор - магистраль. В результате подстанции становятся проще и меньше по размерам. Как радиальная, так и магистральная схемы в их чистом виде имеют серьезные недостатки, поэтому на ПОП широкое распространение получили смешанные схемы электрических сетей, включающие элементы магистральных и радиальных схем. Смешанные схемы обладают достаточной надежностью, простотой в эксплуатации и требуют меньших первоначальных затрат.
Передача электроэнергии от трансформаторов к электрическим приемникам осуществляется по проводам и кабелям. В помещениях ПОП применяются только изолированные провода и кабели, которые прокладываются открыто по стенам, потолку или скрыто в строительных конструкциях.
Большинство помещений ПОП относится к помещениям повышенной опасности в отношении поражения электрическим током (горячие и кондитерские цеха, моечные - из-за повышенных влажности и температуры, овощные цеха - из-за повышенной влажности). В зависимости от характера помещения и места расположения электрических приемников применяется открытая или скрытая электропроводка, под которой понимают совокупность провод, кабелей, с oотносящимися к ним креплениям, а также поддерживающими и защитными конструкциями.

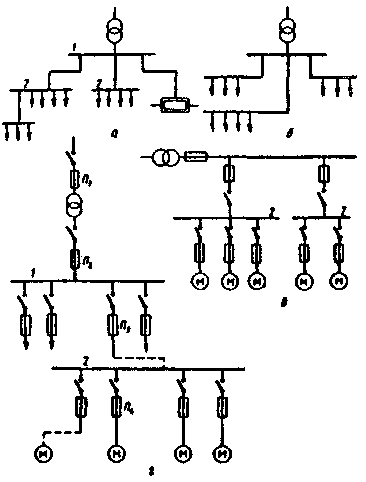

Рис. 5.7.Схема электроснабжения предприятий общественного питания
а – радиальная; б – магистральная; в – размещение предохранительной аппаратуры в магистральной схеме; г - размещение предохранительной аппаратуры в радиальной схеме: 1 – магистраль, 2 – распределительный пункт
