19. Pentium II (Pentium Pro)
УРК- устр распред команд.
Процессор имеет суперскалярную архитектуру и на кристалле располагается двухуровневая КЭШ. 16кб КЭШ команд и 16кб КЭШ данных. КЭШ 2-го ур-ня (общая)(128k-2mb). Одновременно работают до5-ти аппаратных ресурса (5 команд может выполн одновременно). Проц имеет 11-ти ступ конвейер т.е. все команды выполняются за 11 тактов. Команда из КЭШ памяти поступает в ДШК, УРК формирует блоки из кодов команд и операндов ктр загружаются в пул команд, ДШ команд из цикла выбирает те команды которые для которых определены операнды и есть свободные аппаратные ресурсы, команды выполн аппаратными ресурсами и возвращаются обратно в пул команд. Блок отката выбирает из пула команд выполненные ком-ды и восстанавливает последовательность выполнения команд в соотв с программой. Результат отправляется в КЭШ данных 1-го уровня.
Процессор относится к разряду машин управляемых потоком данных. Проц имеет несколько напряж питания : вычислительное ядро запитывается напряж-ем 2,3В, микросхема обвязки (внешний уровень) повышенным, мощность потребл достигает 40Вт. Прой имеет встроенный датчик температуры и встроенный АЦП, а также требует внешней системы охлаждения. Потребляемый ток 15-20 А.
20. Процессор Pentium IV

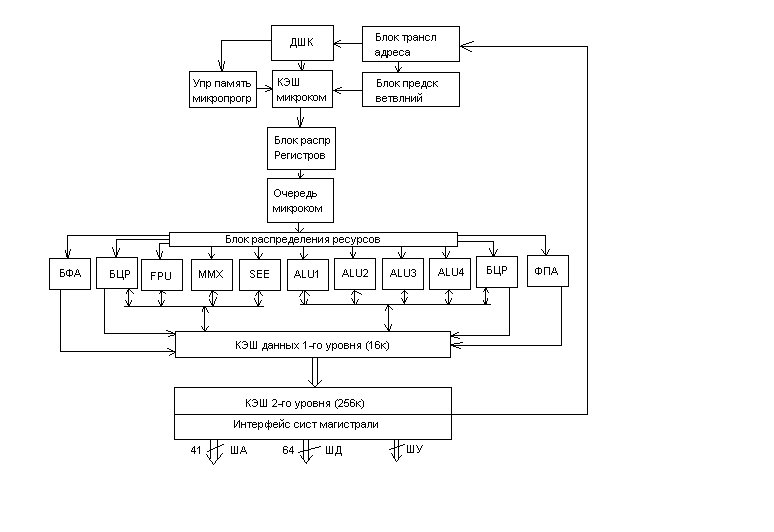

Внутренняя архитектура гарвардского типа (раздельная память команд и память данных), наличие КЭШ 2-го уровня на одном кристалле (в PIII для этого использовался отдельный кристалл). Конвейерное выполнение команд(20-ти ступенчатый конвейер). Суперскалярная архитектура (одновременное выполнение нескольких команд на разных аппаратных ресурсах. Спекулятивное (опережающее) выполнение команд (машина управляемая потоком данных)
БЦР- блок целочисленных регистров
FPU- сопроцессор с плавающей запятой
MMX-Multi Media Extraction
Процессор обращается к внешн модулям памяти и с СМ с мах скоростью записывает коды команд и операнды в КЭШ 2-го уровня. Блок трансляции адресов выбирает код следующей команды. Здесь же команда предварительно дешифрир и если это команда усл или безусл перехода вкл блок предсказания ветвления переходов в котором хранится 4к(4096) адресов последних переходов. Есть 2 дополн бита в адресах которые сигнализируют том как часто происх ветвление по данному адресу.
11-почти всегда
10-часто
01-редко
00-практически никогда
Если по адресу обратились то увел на 1, если не угадали то -1.
При обращении по предсказанному адресу код адреса автомати-чески инкрементируется (мах 11 так и остается) Если обращение по адр не произошло происх декрементация. (min 00).
ДШК дешифрирует очередную команду, из управляющей памяти микропрограмм выбир-ся последовательность МК, которая запис в КЭШ м/команд. Блок распр регистров выбирает свободнее регистры(или те которые указаны в командах) которые требуются для выполнения данной команды. Выбранные МК ставятся в очередь МК, в очереди нах-ся до 126 МК это позволяет блоку распредел ресурсов выбирать из очереди МК те МК для которых свободны аппаратные ресурсы(спекулятивная выборка команд). 126 МК позволяют заглянуть вперед на 40 команд ассемблера.
SISD - 1 команда - 1 данные(32р слова)
SIMD – 1 команда –группа данных
64 разр Рг=1х64р/слова=2х32р/слова=
=8хр/слова. В команде до 8 байтовых данных.
В БУР содержится 128-32р регистровю Блок ММХ содержит 8ММХ (0..7) 64 разр регистров для реализации функций SIMD арифметики с фикс запятой.
Блок FPU содержит SI(0..7)-64 разр регистра.
SEE –предназначен для реализации команд SIMD арифм с плавающ запятой SEE(0..7) -128р рег-ров.
Главная задача процессора (РIV) обработка мультимедийный приложений.
Результат выполненный в одном из аппар ресурсов помещ к КЭШ 1-го ур-ня. Последовательность восстановл требуемой цепочки команд осущ двумя блоками формирования адреса (БФА)(Блок отката для РII)
Вид приложения |
Повышение производ по сравн с PIII |
1)Обработка целых чисел(Spec Int200) |
23% |
2)Обработка чисел с плавающ запятой (Spec fp2000) |
79% |
3)Кодирование аудио сигналов MP3 Plud 1.3 |
25% |
4)Распознавание речи |
27% |
5)3D игры (Quake III) |
44% |
