4.5. Нарезание резьбы
4.5.1 Конусность наружных и внутренних конусов
Таблица 10
Обозначения конусов |
Конусность К |
Угол конуса |
Обозначения конусов |
Конусность К |
Угол конуса |
||
Метрии-ческме |
4 6 |
20=0,05 |
|
Марка |
0 1 |
1:19,212=0,05205 1:20,047=0,04988
|
|
Марка |
2 3 4 5 6 |
1:20,020=0,0495 1:19922=0,05020 1:19922=0,05194 1:1900,=0,05263 1:19,180=0,05214 |
|
Метричес-кие |
80 100 120 160 200 |
1:20=0,05 |
|
4.5.2 Наружные конусы без лапки
Таблица 11
Конусы |
D |
D1 |
d |
d1 |
|
|
|
|
|
|
|
Наиме-нование |
Обозна-чение |
|
|
||||||||
Метрические |
4 6 |
4 6 |
4,1 6,2 |
2,9 4,4 |
- - |
2.5 4 |
23 32 |
25 35 |
2 3 |
2 3 |
- - |
Морзе |
0 1 2 3 4 5 6 |
9,045 12,065 17,780 23,825 31,265 44,399 63,348 |
9,2 12,2 18,0 24,1 31,6 44,7 63,8 |
6,4 9,4 14,6 19,8 25,9 37,6 53,9 |
- М6 М10 М12 М16 М20 М24 |
6 9 14 19 25 35,7 51 |
50 53,5 64 81 102,5 129,5 182 |
53 57 69 86 109 136 190 |
3 3,5 5 5 6,5 6,5 8 |
4 5 5 7 9 10 16 |
- 16 24 28 32 40 50 |
Продолжение таблицы 11
Метрические |
80 100 120 160 200 |
80 100 120 160 200 |
80,4 100,5 120,6 160,8 201,0 |
70,2 88,4 106,6 143,0 179,4 |
М30 М36 М48 М48 |
67 85 102 138 174 |
196 232 268 340 412 |
204 242 280 356 432 |
8 10 12 16 20 |
24 30 36 48 60 |
68 80 80 100 100 |

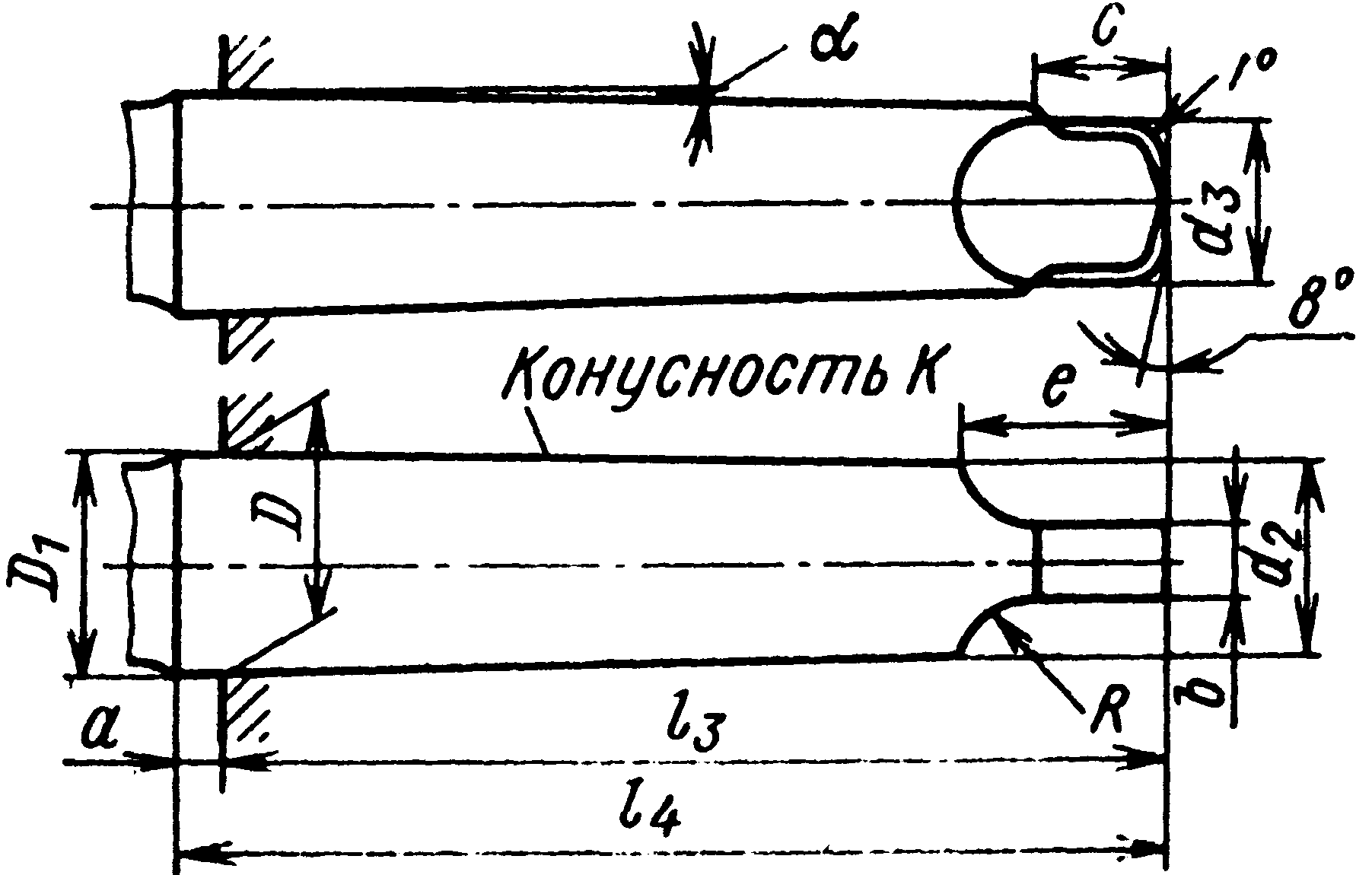

4.5.3 Наружные конусы с лапкой
Таблица 12
Конусы |
D |
D1 |
d2 |
d3 |
|
|
a |
b |
e |
c |
R |
r |
|
Наиме-нование |
Обозна-чение |
||||||||||||
Морзе |
0 1 2 3 4 5 6 |
9,045 12,065 17,780 23,825 31,267 44,399 63,348 |
9,2 12,2 18,0 24,1 31,6 44,7 63,8 |
6,1 9,0 14,0 19,1 25,2 36,5 52,4 |
6.0 8.7 13.5 18.5 24.5 35.7 51.0 |
56.5 62.0 75.0 94 117.5 149.5 210 |
59.5 65.5 80 99 124 156 218 |
3.0 3.5 5.0 5.0 6.5 6.5 8.0 |
3.9 5.2 6.3 7.9 11.9 15.9 19.0 |
10.5 13.5 16.0 20.0 24.0 29.0 40.0 |
6.5 8.5 10 13 16 19 27 |
4 5 6 7 8 10 13 |
1 1.2 1.6 2 2.5 3 4 |
Метрии-ческие |
80 100 120 160 200 |
80 100 120 160 200 |
80,4 100,5 120,6 160,8 201,0 |
69 87 105 141 177 |
67 85 102 138 174 |
220 160 300 380 460 |
228 270 312 396 480 |
8 10 12 16 20 |
26 32 38 50 62 |
48 58 68 88 108 |
24 28 32 40 48 |
24 30 36 48 60 |
5 5 6 8 10 |
