Поршневые компрессоры Устройство и принцип действия поршневых компрессоров
С
хема
одноступенчатого компрессора и его
индикаторная диаграмма показаны на
рис. 9.9. Цилиндры поршневых компрессоров
охлаждаются водой, для этого в них
предусмотрена специальная водяная
рубашка. Небольшие компрессоры выполняются
с воздушным охлаждением, а их поршень
соединен непосредственно с шатуном.
В рабочей полости цилиндра в конце нагнетания всегда остается объем Vм, который называется мертвым объемом и определяется в основном размерами зазора между поршнем, находящимся в крайнем положении, и крышкой цилиндра, необходимого для исключения удара поршня о крышку, а также объемом полостей, в которых перемещаются клапаны.
Отношение объема мертвого пространства Vм к объему, описываемому поршнем, Vh называется относительным объемом мертвого пространства
а = Vм / Vh. (9.17)
Для больших цилиндров а < 0,05. Остаток газа в мертвом пространстве расширяется по линии 34 (рис. 9.9, б), поэтому всасывание газа начинается не в начале хода поршня, а в конце процесса расширения, т.е. в точке 4. Следовательно, объем VВ фактически поступившего в цилиндр газа оказывается меньше рабочего объема цилиндра.
Отношение объема всасываемого газа VВ к объему, описываемому поршнем, Vh, называется объемным коэффициентом
λv = VВ /Vh (9.18)
Считая процесс расширения (3-4) политропным, можно записать
V4 /Vм = (p2/p1) 1/n = πк1/n. Отношение этих объемов может быть представлено в виде
V4 /Vм = (Vм+Vh-Vв)/Vм=l+a/(1- λv),
откуда определяется объемный коэффициент
λv =l-a (πк1/n -l). (9.19)
Для современных компрессоров λv = 0,7 - 0,9.
Из формулы (9.19) видно, что увеличение степени повышения давления πк при a = const приводит к снижению λv, т.е. производительности компрессора. Снижение производительности компрессора может быть вызвано также утечками через газораспределительные органы, сальники, подогревом и дросселированием газа в процессе всасывания и учитывается на практике соответствующими коэффициентами герметичности (λг), тепловым (λт) и давления (λр) и характеризуется коэффициентом подачи
λ = V/n0 Vh= λv λг λт λр (9.20)
где V- действительная производительность компрессора.
Коэффициент подачи λ определяется при испытаниях компрессора и обычно составляет 0,6-0,85.
Для увеличения производительности поршневых компрессоров необходимо увеличивать размеры цилиндров и поршней, в результате чего возрастает сила инерции возвратно-поступательных масс машины. Поэтому поршневые компрессоры проектируются с довольно низкими частотами вращения вала. Из технико-экономических соображений производительность поршневого компрессора, равную 3,5 м3/с, следует считать предельной, хотя имеются и более мощные машины.
Большинство поршневых компрессоров имеют непосредственное соединение с приводом, где ηпер = 1,0, ηмех = 0,8 – 0,95.
Практическое значение для охлаждаемых компрессоров имеет изотермический индикаторный ηiиз, который при степени повышения давления в поршневом компрессоре πк 3,0 достигает максимума. При πк < 3,0 ηiиз падает из-за увеличения относительных потерь в клапанах; при ηiиз > 3,0 - из-за увеличения работы сжатия (отклонения процесса сжатия от изотермы). Действующие одноступенчатые компрессоры с водяным охлаждением имеют ηiиз = 0,7 - 0,8; многоступенчатые компрессоры ηiиз = 0,65 – 0,75.
В паспорте (характеристике) компрессора указывают полный изотермический КПД; для одноступенчатых охлаждаемых ηиз =0,6-0,7.
Важным показателем, характеризующим экономичность работы компрессора, является удельный расход энергии на выработку 1 м3 сжатого газа
n = Э/Vτ, (9.22)
где Vτ - выработка сжатого газа компрессором за определенный период, м3; Э - общий расход электроэнергии на компрессорную установку за тот же период, в общий расход входят расходы энергии на привод, охлаждение (привод насосов) и на вспомогательные нужды (освещение, вентиляцию и др.), кВт.ч.
Фактический удельный расход обычно сравнивается с нормативным расходом, скорректированным с учетом действительных условий работы компрессора (влияние условий всасывания, конечного давления, эффективности охлаждения, степени нагрузки и т.д.). Для компрессоров общего назначения удельный расход электроэнергии на выработку 1 м3 сжатого воздуха составляет в среднем 0,1 (кВт.ч)/м3.
В расчетном режиме производительность поршневого компрессора практически не зависит от развиваемого давления, и характеристики р = f (V) для различных значений n, близки к вертикальным линиям.
Р
егулирование
производительности компрессоров
осуществляется следующими способами:
отключением одного или нескольких
компрессоров при их параллельной работе
на сеть, изменением частоты вращения
вала компрессора, объема мертвого
пространства цилиндра и дросселированием
потока на всасывании.

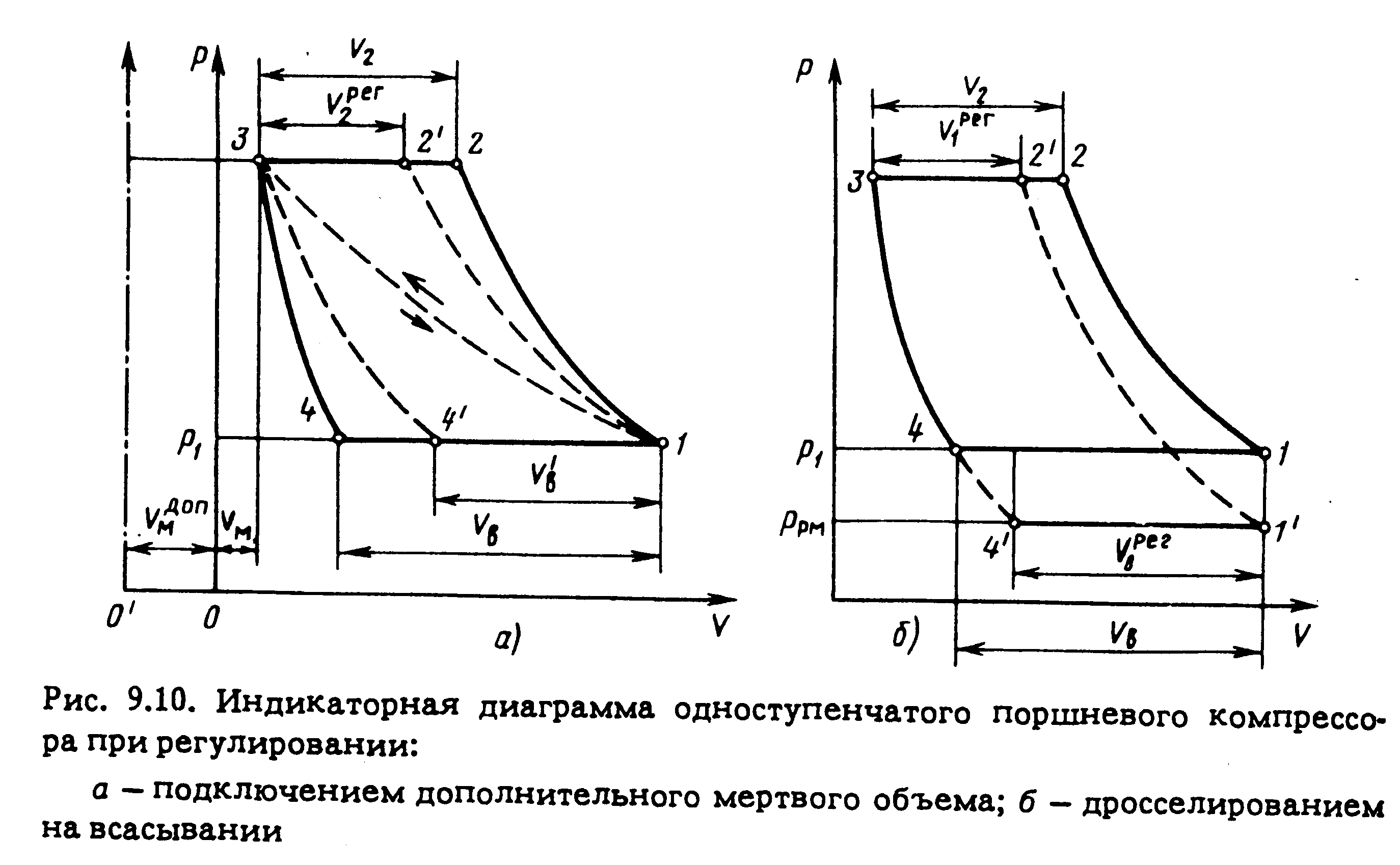

Изменение объема мертвого пространства достигается подключением к цилиндру отдельной полости постоянного или переменного объема. Подключение дополнительного мертвого объема Vмдоп уменьшает объем всасываемого газа (VВ’ < VВ), так как политропа расширения 3-4 становится более пологой (на рис. 9.10, а, для удобства сравнения процесс расширения с Vмдоп изображен в сдвинутой системе координат). Новая политропа сжатия (1-2) будет соответствовать меньшему объему подаваемого в сеть газа, V2’ < V2. В пределе объем мертвого пространства может быть таким, что политропы расширения и сжатия совпадут по линии 1-3 и производительность станет равной нулю. Такой способ регулирования применяется на новейших компрессорах средней и большей производительности.
Дросселирование газа на всасывании осуществляется шибером или задвижкой. В результате падения давления перед компрессором объем всасываемого газа уменьшается от VВ до VВ' (рис. 9.10, б), но при этом растут степень повышения давления в цилиндре πк и связанная с ней температура. Во избежание воспламенения смазки, применяемой в цилиндрах, температура газа на нагнетании не должна превышать 160-170°С, что, в свою очередь, ограничивает глубину регулирования до 70% от номинальной. Благодаря конструктивной простоте этот способ регулирования применяется на компрессорах со средней производительностью.
Одноступенчатые поршневые компрессоры с водяным охлаждением цилиндра применяются в основном для сжатия газов до давлений менее 0,6 МПа. Более высокие давления получают в многоступенчатых компрессорах с охлаждением газа в холодильнике после каждой ступени (причины перехода на многоступенчатое сжатие рассмотрены ранее).
В
практике компрессоростроения выработаны
нормативы по выбору числа ступеней.
Количество ступеней Z,
необходимое для достижения заданной
степени повышения давления, например,
для воздушных компрессоров обычно
принимают следующим: при πк
< 6,0 - Z = 1,0; при πк
= 6 - 30 - Z
= 2.
Многоступенчатые компрессоры выполняются в двух основных вариантах: с дифференциальными поршнями и несколькими ступенями сжатия в одном цилиндре или со ступенями сжатия в отдельных цилиндрах.
Н
а
рис. 9.11 показана схема трехступенчатого
компрессора с дифференциальным поршнем.
Первая ступень сжатия выполнена
разделенной, с двумя полостями. При
движении поршня, например, вправо
происходит впуск газа в левую полость
первой Iа
и третьей III ступеней и сжатие газа в
правой полости первой I6
и второй II ступеней.
Используя дифференциальный поршень, можно сконструировать компрессор с различным количеством ступеней.
На рис. 9.12 показана схема двухступенчатого компрессора со ступенями в отдельных цилиндрах.
