6. Структурная схема асб

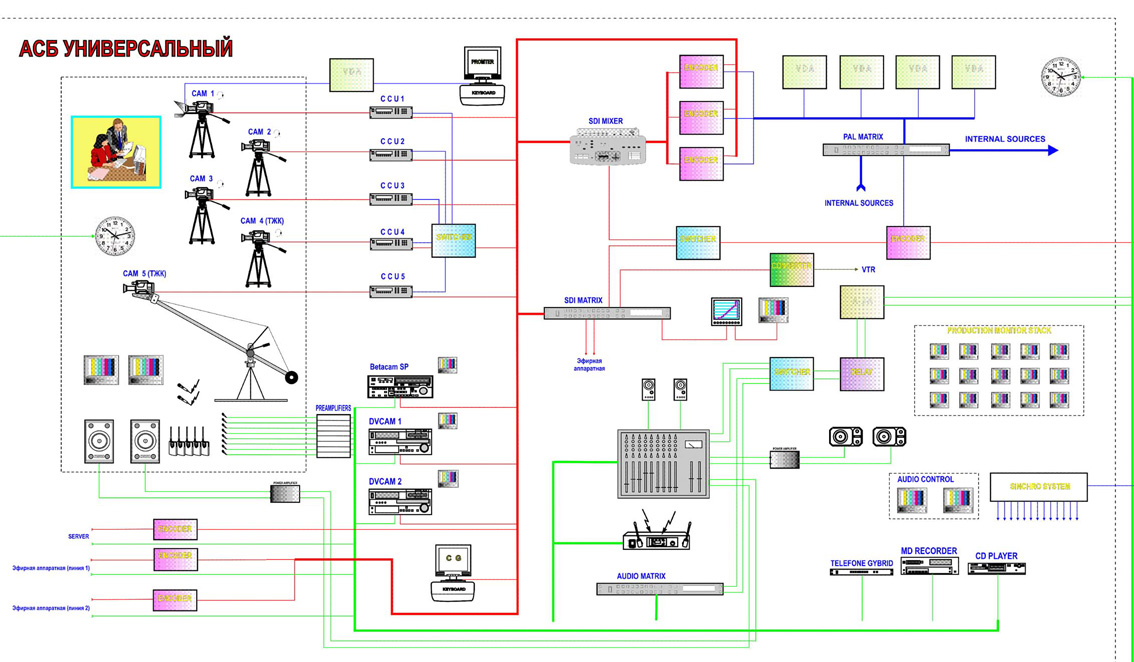

На рисунке 3 показана универсальная структурная схема АСБ.
Рисунок 3 - Структурная схема АСБ
АСБ (аппаратно-студийный блок) предназначен для записи тематических программ. Он состоит из студии, где расположено пять камер, и аппаратной. В студии осуществляется непосредственно съемка телевизионных программ. Сигнал с камер через блоки камерного канала подается в аппаратную на видеомикшер и видеоматрицу, на которые также скоммутированы сигналы с внешних линий, видеосерверов, знакогенератора и видеомагнитофонов формата DVCAM. С выходов матрицы сигналы поступают на магнитофоны для записи и на контрольные видеомониторы в аппаратной. Программный выходной сигнал с видеомикшера поступает в эфирную аппаратную.

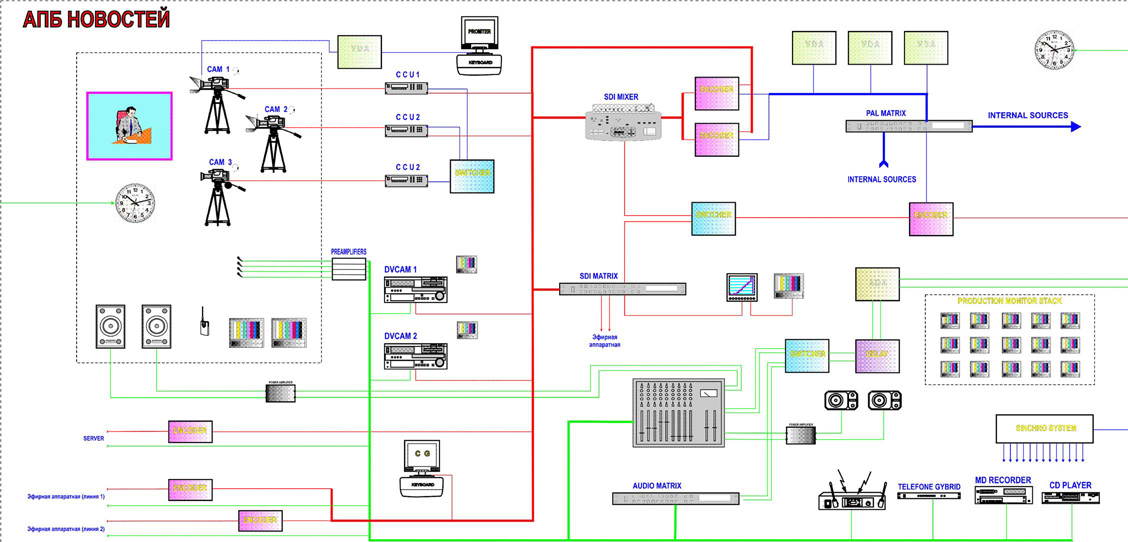

На рисунке 4 показана структурная схема АПБ Новостей.
Рисунок 4 - Структурная схема АПБ Новостей
АПБ (аппаратно-программный блок) используется для составления новостных программ и выдачи их в эфир. В аппаратной находится видеомикшер, матрица, видеомагнитофоны и коммутационно-распределительное оборудование. Там же установлен мониторный стеллаж. Звук с радиомикрофонов диктора поступает на аудиомикшер.
Проект такого АПБ и АСБ является законченным и оптимальным решением для полноценного телепроизводства и вещания в эфир. [9]
Заключение
Моделирование видеостудии является актуальной на данный момент времени задачей. С развитием телевидения, любой человек, обладающий достаточными денежными средствами, может позволить себе создать собственную телекомпанию. Самым важным пунктом при воплощении идеи по созданию новостной программы и городского телеканала является создание видеостудии.
В данной курсовой работе смоделирована модель видеостудии для записи и выдачи в эфир новостей. Были рассмотрены технические средства ТВ студии, перечислены основные ТВ стандарты и форматы, произведен анализ аппаратно-студийного блока, рассмотрен состав оборудования студийного павильона и студийной аппаратной.
Технические средства ТВ студии и их количество зависят от назначения и габаритов студии. К основному оборудованию ТВ студии относятся: камеры, видеомониторы, система постановочного освещения телевизионных студий, система монтажа, оборудование для выдачи программ в эфир, хранения готовой продукции или оперативного архивирования (скарт), сервер.
В студийной аппаратной находятся видеомикшер, звуковой студийный микшер, матрица, видеомагнитофоны, видеосервер, синхронизатор и коммутационно-распределительное оборудование, система связи между всеми участниками , занятыми в технологии производства, оборудование инженерного контроля видео и звуковых сигналов.
В студийного павильоне находятся видеокамеры, штативы, телесуфлеры, видеоконтрольные устройства (мониторы), звуковое оборудование, система спецосвещения.
