5.2. Оборудование студийной аппаратной
В состав оборудования студийной аппаратной входят:
Видеомагнитофоны DVCAM с опцией SDI выходов.
Видеосервер многоформатный (должен иметь не менее одного канала на запись и не менее 3 каналов воспроизведения) форматы DV, MPEG-2, с дистанционным управлением. Предназначен для выдачи коротких сюжетов, компьютерной графики, заставок, отбивок, а так же иметь возможность выдачи двух синхронных каналов (графика с альфа каналом). Видеосервер должен поддерживать различные графические и видеоаудиомедийные форматы, обеспечить работу с плейлистами и расписаниями. Загрузка материалов в видеосервер должна производится в ручном режиме, с использованием ЛВС 1Gb/s, согласно программному расписанию. Предусмотреть возможность дистанционного запуска воспроизведения подготовленного плейлиста от видеомикшера .
Оборудование формирования и распределения сигналов синхронизации и тестовых сигналов, (генераторы синхросигналов и тестовых сигналов, блок автоматического переключения для синхросигналов).
Станция создания титров с опцией для отображения телефонного голосования;
Видеомикшер. Микшер должен иметь не менее 16 входов SDI и обеспечивать работу не менее чем с тремя слоями графики (EXT KEY), блок двухмерных эффектов, обязательный набор нескольких выходов PGM, AUX, PREVIEW, обязательно наличие выхода CLFD; в комплекс оборудования необходимо включить цифровой видеомикшер с обработкой сигналов не хуже 4:2:2:4 (видео и кей).
Оборудование инженерного контроля видео и звуковых сигналов.
Коммутационно – распределительное оборудование. Для обеспечения коммутаций и распределения сигналов внутри аппаратной и внешних соединений предусмотреть необходимые типы и количество усилителей распределителей сигналов, преобразователей сигналов и устройств перехода на резерв по видео и звуку.
Цифровой матричный коммутатор сигналов SDI и звука 16 x 16 с дистанционными панелями управления: XY – 1 шт. (рабочее место инженера), 16 x 1 – 1 шт. (рабочие места видеорежиссера); необходим для обеспечения резервирования в основном тракте аппаратной, оперативного набора сигналов на видеомикшер и звуковой микшер.
Звуковой студийный микшер. Основной звуковой микшер должен иметь не менее 24 монофонических входа, 4 стереофонических входа, 8 групп, 2 мастера, 8 выходов AUX, систему мониторинга и контроля. Необходимо кассетное исполнение.
Резервный 16 канальный звуковой микшер. На резервный микшер набирается минимально необходимый набор источников для конкретной работы.
Оборудование обработки сигналов для 4 внешних линий: синхронизаторы сигналов SDI.
Устройство динамической обработки (нормализации) сигналов звукового сопровождения эфирной программы.
Система связи должна обеспечить внутренней и внешней служебной связью всех участников занятых в технологии производства и выдачи программ с достаточным количеством портов для подключения панелей связи и четырёхпроводных абонентов с учётом дальнейшего развития и появлением в будущем дополнительных аппаратных. Предполагается использование матричной системы с возможностью наращивания.
Оборудование инженерного контроля видео и звуковых сигналов.
Аварийный коммутатор.
Технологическое оборудование располагается в стойках и консолях. Стойки с видеооборудованием разместить в специальной гермозоне, обеспечив там специальный температурный режим.
Формат видеосигнала в тракте аппаратной – цифровой компонентный сигнал SDI 270 Mбит/c.

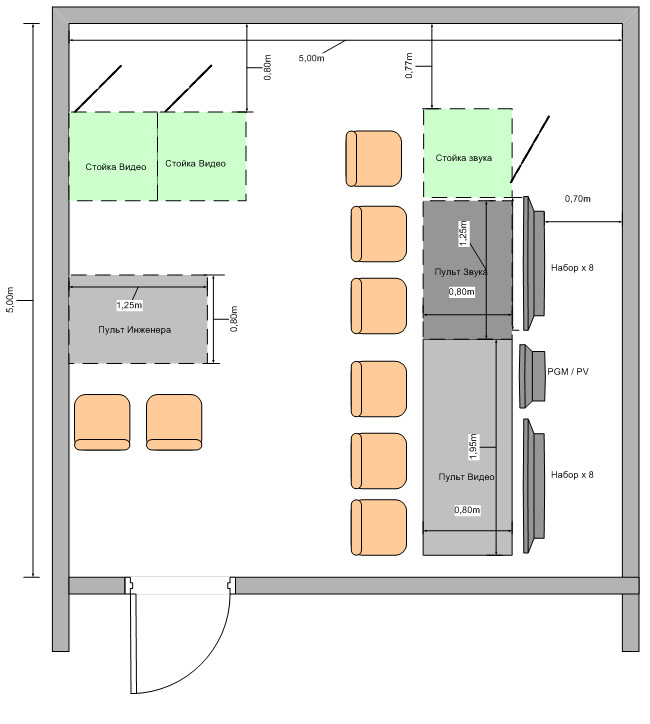

На рисунке 2 показан план размещения оборудования в аппаратной АСБ
Рисунок 2 – эскиз размещения оборудования в аппаратной АСБ[8]
