16.2 Режимы нейтрали электрических сетей всех уровней напряжения.
Согласно ПУЭ различают следующие режимы нейтралей:
Изолированная нейтраль,
Эффективнозаземленная нейтраль,
Глухозаземленная нейтраль.
Разновидностью изолированной нейтрали является компенсированная нейтраль.
Нейтралью называется точка соединения обмоток генератора или трансформатора в звезду.
Сетями с эффективно заземленной нейтралью являются сети 110 кВ и выше, в которых коэффициент замыкания на землю не превышает 1,4.
Коэффициент замыкания на землю в трехфазной электрической сети - отношение разности потенциалов между неповрежденной фазой и землей в точке замыкания на землю другой или двух других фаз к разности потенциалов между фазой и землей в этой точке до замыкания.
Глухозаземленной нейтралью называется нейтраль, соединенная непосредственно с землей или через весьма малое сопротивление (напр. тр-р тока).
Изолированная нейтраль – нейтраль, не имеющая связи с землей, либо соединенная с землей через весьма большое сопротивление (напр. резонансный реактор).
18.2 Конструкции и выбор дугогасительных реакторов. Место их установки и подключение к эл. Сети.
Конструкции близки к конструкциям масляных тр-ров: в бак, заполненный маслом, помещена магнитная система с обмоткой. Дугогасящие реакторы различаются главным образом выполнением магнитной системы. Известны следующие конструкции магнитопроводов: с распределённым воздушным зазором, плунжерного типа, с подмагничиванием.

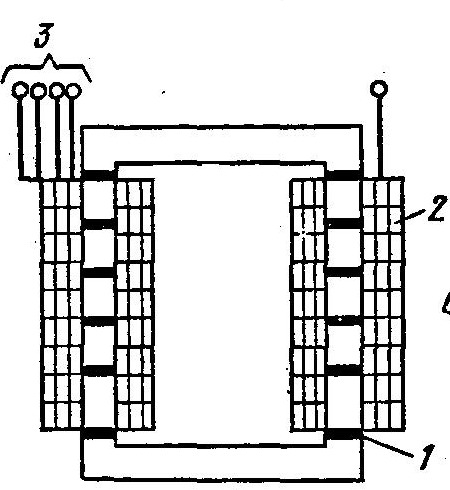

Рис.1 Дугогасящий реактор с магнитопроводом с распределённым воздушным зазором
Рис.2 Схема магнитопровода плунжерного типа дугогасящего реактора.
Рис.3 Магнитопровод с продольным подмагичиванием.
Схема магнитопровода с распределённым воздушным зазором приведена на рис.1. Распред. возд. зазор 1 обеспечивает линейность ВАХ при изменении напряжения от нуля до фазного. обмотка 2 имеет ответвления 3 для ступенчатого регулирования сопротивления. Недостаток этих реакторов заключается в том, что изменение настройки производят при отключении от сети и вручную.
Схема магнитопровода плунжерного типа представлена на рис.2. Магн. система 1 имеет перемещающиеся стержни 2 типа плунжеров, с помощью которых можно плавно регулировать воздушный зазор 3 внутри обмотки 4. Такая конструкция обеспеч. плавное дистанц. регулирование сопротивления без отключения реактора, но не обеспечивает быстродействие.
Схема магнитопровода с подмагничиванием приведена на рис.3. Магнитопровод 1 выполнен трёхстержневым с воздушным зазором 2. На среднем стержне расположена осн. компенсирующая обмотка 3. обмотки подмагничивания 4 расположены на крайних стержнях. Подмагничивание осущ. выпрямленным током. Такие реакторы обеспеч. возможность автоматической быстродействующей настройки (1-2с), т.е. самую гибкую и соверш. систему регулирования.
Выбор:
определяют максимальный ёмк. ток замыкания без учёта ёмк. асимметрии IЗ=UL/a;
опр суммарную мощность реакторов из условия полной компенсации ёмк. тока;
определяют число реакторов (не менее 2);
место включения (рекомендуется на узловых п/ст);
выбирают тр-ры для подключения реакторов.
Для подключения на станциях используют нейтрали генераторов, на п/ст присоединяют к нйтралям тр-ров. Желательно использовать тр-ры, вторичные обмотки которых соединены в Δ, в этом случае сопротивление нулевой последовательности тр-ра по сравнению с сопротивлением реактора мало и его можно не учитывать. Ном. мощность тр-ра должна быть: 1) не менее расч. мощности реактора, если тр-р предусм. для его присоединения; 2) не менее 2-кратной расч. мощности реактора, если тр-р несёт нагрузку.
