Оос обеспечивает:
Во сколько раз снижается Ku, во столько же раз уменьшаются уровни помех и искажений;
Стабилизируется работа схемы;

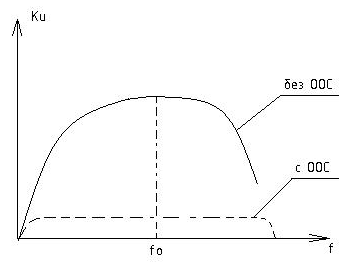

Выравнивается АЧХ и расширяется диапазон усиливаемых частот.
ООС позволяет задать любой КU ос в пределах заданного КU.
Рис.24
ООС обязательно применяется в современных усилителях.
Тема 5.5 Усилители синусоидальных сигналов.
Каскады предварительного усиления. Эмиттерный повторитель.
1.1 Усилитель на полевом транзисторе.
Выходные каскады
2.1 Выходные каскады с трансформаторным включением нагрузки.
2.2 Безтрансформаторные выходные каскады.
Каскады предварительного усиления – это входные каскады усилителей.
Требования:
Min уровень искажений;
Согласовать источник Uвх и основные каскады усилителя между собой.
КПД каскадов предварительного усиления заметно на КПД усилителя не сказывается из-за малых токов.
Чтобы выполнять эти требования в каскадах предварительного усиления создают режим А.
Для согласования Rист Uвх с усилителем достаточно выбрать каскад предварительного усиления с большим Rвх., чтобы выполнить условие Rвх>> Rист Uвх.
Например, схема с ОЭ: Rвх до единиц кОМ; схема с ОК: Rвх до десятков кОм; схема на полевых транзисторах: Rвх до сотен кОм.

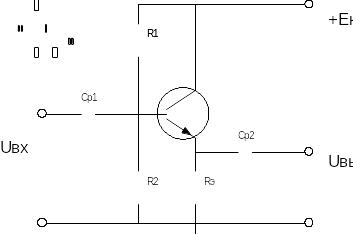

Схема с общим коллектором.
Рис.25
Признак схемы:
Нагрузка подключается к эмиттеру.
Свойства:
Uвых≈Uвх – поэтому схемы с ОК называют эмиттерный повторитель.
Uвых совпадает по фазе с Uвх
Наибольшее Rвх для схем на БТ
Наибольший KI по току.
Усилитель на полевом транзисторе.
Рис.26
+E C
Iи
А
iи
Rc подобное Rк в биполярных схемах:
ограничивает ток стока;
образует делитель напряжения с транзистором.
Rз выполняет две функции:
замыкает затвор на общую точку, следовательно при Uвх = 0 потенциал затвора φз = 0
Rз является нагрузкой для Uвх, поэтому Rз выбирают от сотен кОм, до единиц Мом, сравнимо с обратно включенным p-n переходом з-и.
Rи обеспечивает режим работы транзистора, т.к. при Uвх=0 в Rи проходит ток IиА, поэтому φи= IиА· Rи , значит UзиА = φи – φз = IиА * Rи – это напряжение определяет все токи транзистора, а значит и режим работы транзистора.
Cи пропускает переменную составляющую тока истока (iи), если XCи << Rи поэтому режим работы транзистора не будет зависеть от входного сигнала.
2. Выходные каскады.
Выходные каскады – это как правило усилители мощности.
В выходных каскадах как правило проходят большие токи, поэтому КПД выходного каскада определяет КПД усилителя. Для выходных каскадов также необходимо выполнить требования – как можно меньшие искажения сигнала.
Выполнение этих требований возможно в схемах:
Усилители с трансформаторным включением нагрузки в режиме А.
В двухтактных схемах с трансформаторным включением нагрузки в режиме А-В близком к В.
В двухтактных схемах с безтрансформаторным включением нагрузки в режиме А-В близком к В.

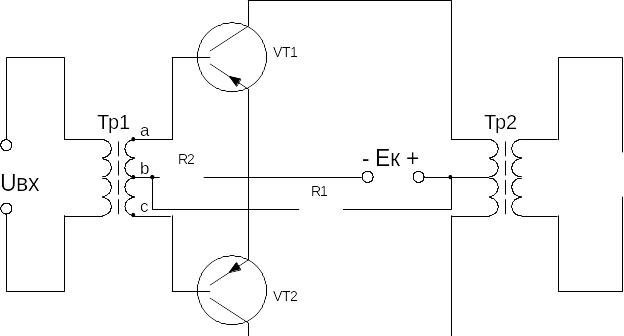

Двухтактная схема выходного каскада с трансформаторным включением нагрузки.
1
2
3
Рис.28
+
-
IК2
IК1

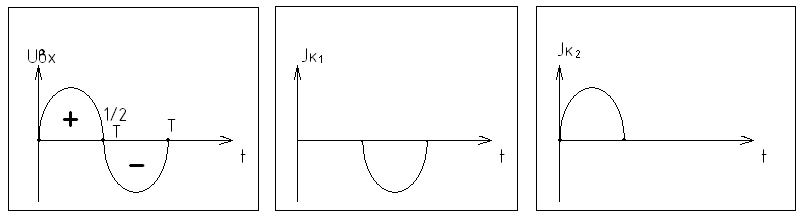

Тр1 из Uвх формирует два напряжения Uбэ1 и Uбэ2 на базах транзисторов всегда противоположные по знаку, т.е. Тр1 переворачивает фазу одного напряжения относительно другого на 180о – фазовращатель. Поэтому VT1 и VT2 работают поочередно. Например, в первую половину периода Uвх (рис.1 )считаем в точке а “+”, значит в точке с “–“, поэтому VT1 закрыт, VT2 открыт. В цепи проходит ток Iк2.(рис. 2)
Во вторую половину периода в точке а “–”, значит в точке с “+“, значит VT1 открыт, VT2закрыт. В цепи проходит ток Iк1.(рис. 3).
Iк1 и Iк2 через Тр2 поочередно в нагрузке формируют напряжение подобное входному.
Искажения сигнала минимальны.
R1 и R2 – делитель напряжения, определяющей режим работы АВ, близкий к В, что обеспечивает достаточно большой КПД.
Преимущества двухтактной схемы:
малое искажение при большом КПД за счет режима АВ близкого к В.
Увеличиваются пределы изменения тока коллектора (Iнагр) в 2 раза, по сравнению с однотактной схемой.
В данной схеме реализуются все преимущества трансформаторного включения нагрузки (см. «Трансформаторная связь»)
Безтрансформаторные выходные каскады
Рис.29
Схема двухтактного выходного каскада с безтрансформаторным
включением нагрузки.
гр.1
Гр2
Гр3
Схема двуполярного питания
Рис.30
I+
I-
Рис 4

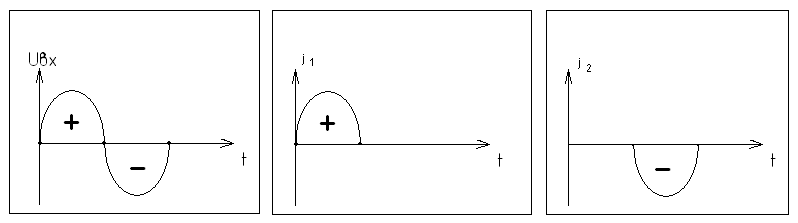

Транзисторы разного типа (VT1 – n-p-n; VT2 – p-n-p) поэтому при подаче синусоидального сигнала (гр1) на вход, транзисторы будут работать поочередно и ток в нагрузке будет тоже синусоидальным (гр2 и гр3), т.е. в схеме с разного типа транзисторами не нужен фазовращатель. Такие схемы выполняют на комплиментарных транзисторах – транзисторы одинаковые по параметрам, но разные по проводимости.
Например: КТ502, КТ503; КТ814, КТ815; КТ818, КТ819.
Двухтактные схемы на комплементарных транзисторах имеют, как правило, двуполярное питание (см. рис.4)
Преимущества двухтактной схемы:
Малые искажения при большом КПД за счет режима В и двух транзисторов;
Увеличивается предел изменения тока коллектора (нагрузки) в 2 раза;
Увеличивается нагрузочная способность по току, т. к. пока транзистор закрыт, он остывает;
Двухтактная схема это два эмиттерных повторителя включенных параллельно.
