Графический анализ работы схемы
Для проведения графического анализа работы схемы необходимо знать: статические выходные характеристики, нагрузочную прямую, график входного напряжения.

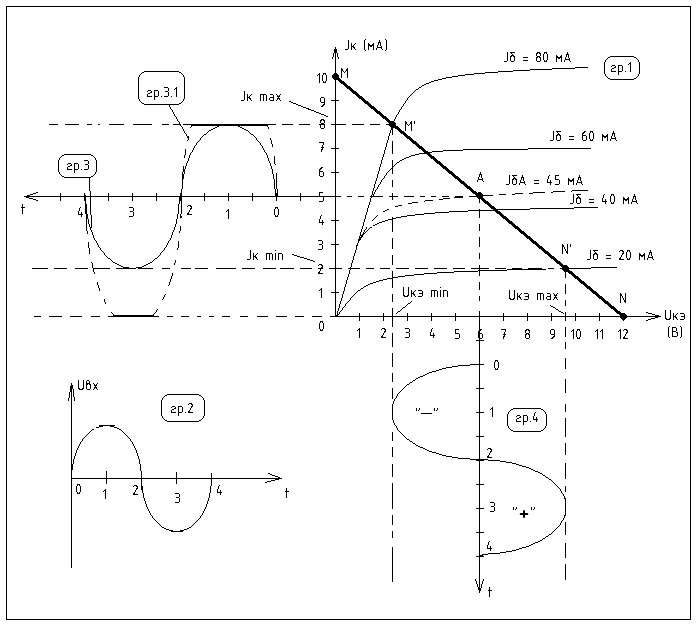

Рис.10
+
-
1-ый график – нагрузочная прямая MN и статические выходные характеристики. A -рабочая точка.
2-ой график – Пример изменения входного напряжения во времени.
3-ий график – построен с учетом транзистора в схеме №1 и графика 2, показывает, как изменяется ток коллектора во времени с учетом графика 2.
Из графика 3 следует, что при подаче на вход переменного напряжения в цепи коллектора проходит пульсирующий ток, который можно представить как сумму двух составляющих: Iк =IкА + iк, где IкА – постоянная составляющая тока коллектора; iк – переменная составляющая тока коллектора.
IкА зависит от UбэА; iк зависит от Uвх .
Если амплитуда входного напряжения превышает Uвх m max , то происходит ограничение Iк, Uвых (см. гр.3.1)
График 4 получен из графика 3 через нагрузочную прямую, они соответствуют друг другу – это график Uкэ = Uвых. Из сравнения графиков 2,3,4 следует что Uвых в схеме с общим эмиттером всегда противоположно по фазе Uвх
Это следует из того, что когда на входе «+», на выходе “-“ и наоборот.
Расчет элементов и параметров цепи на основе графического анализа работы.
Коэффициент усиления по напряжению.
Чтобы провести расчет коэффициента усиления будем использовать входную характеристику транзистора.
Рис.11
Точка А’ соответствует точке А на графике 1.
Выбираем пределы изменения Uбэ или Iб за счет входного напряжения(Из дано).
П о точке А определяем:
I
гр. 1
гр. 1
UкэА = 6 В
IкА = 5 мА
Если не заданы точки M’, N’, то выбираем их так, чтобы А была посередине(в соответствии с дано).
П о точке M’ определяем:
Iб max = 80 мкА
U
гр. 1
По точке N’ определяем:
Iб min = 20 мкА
Uкэ max = 9,5 В
По токам Iб min , Iб max , IбА на графике 5 определяем:
U
гр. 5
UбэА = 0,52 В
Uбэ max = 0,65 В
KU = (Uкэ max – Uкэ min) / (Uбэ max – Uбэ min) - формула для расчета коэффициента усиления.
Входное сопротивление схемы:
Rвх = (Uбэ max – Uбэ min) / (Iб max – Iб min) = 0,25/60мкА=0,25/60*10-6А= =0,25*105 /6=4166 Ом
Мощность рассеиваемая на коллекторе:
Рк = UкэА·IкА =6*5мА = 30*10-3 Вт=30 мВТ, значит Рк доп=> Рк-это условие выбора транзистора, где Рк доп выбирается из справочника по маркировке транзистора.
Выходное сопротивление схемы (Rвых):
Rвых = Rк, смотри пункт 5.
Из выходной динамической характеристики Rк = (Ек – UкэА) / IкА= =(12 – 6)/5*10-3=1200 Ом, где Е выбираем по точке N на графике 1.
Rб находим из второго закона Кирхгофа для цепи базы:
Eк = IбА·Rб + UбэА –второй закон Кирхгофа.
Rб = (Ек – UбэА) / IбА [В/А] перевод единиц ОБЯЗАТЕЛЕН!!!
Схема усилителя на БТ с фиксированным напряжением базы – Схема № 2
Рис.12
Iд
Rк выполняет ту же роль, что и в схеме №1.
Напряжение смещения на базу подается с делителя напряжения R1, R2 .
Расчет элементов и параметров схемы №2 осуществляется так же как в первой схеме для: KU, Rвх, Pк, Rвых, Rк
Расчет R1: из второго закона Кирхгофа для цепи базы Eк = (Iд + IбА) · R1 + UбэА получаем
R1 = (Eк – UбэА) / (Iд + IбА) , где ток делителя Iд = (0,1 ÷ 0,25)·IкА проходит в R1, R2.
В нашем примере R1 = (12- 0,52)/(o,5мА + 45мкА)=11,48/(5*10-4 + 4,5*10-5) = =11,48/54,5*10-5= 21064 Ом.
(Iд + IбА) складывать с одним наименованием (переводить в Амперы)
