Неинвертирующий повторитель напряжения
Для неивертирующей схемы включения ОУ Ku ос=1+R2/R1, если R2=0 bkb R1→ ∞ (убрать R1), то Ku ос=1, т.е. схема представляет собой неивертирующий повторитель напряжения с гигантским Rвх до нескольких ГОм, такой повторитель напряжения позволяет согласовать высокоомный источник входного сигнала с любой по R нагрузкой.
Сумматор на ОУ

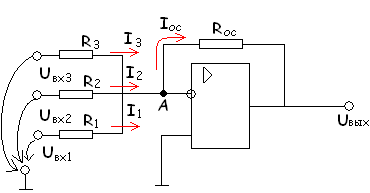

Рассмотрим инвертирующий сумматор на ОУ.
Рис.59
Найдем напряжение выхода:
Для этого учтем что точка А- кажущиеся 0
φА→0
т.к. для идеального ОУ (Ku→ ∞, Rвх→ ∞) любой входной сигнал действующий в точке А, заметно усиливается и через ООС поступает в точку обратным знаком , при том Uос→ компенсировать Uвх. Значит
Uвых= -Iос*Rос (1)
Т.к. точка А и общая точка имеют одинаковый потенциал, при RвхОУ→ ∞, следовательно:
Iвх1+Iвх2+Iвх3=Iос,
при этом: Iвх1= Uвх1/R1, Iвх2= Uвх2/R2, Iвх3= Uвх3/R3.
Uвых1= -( Uвх1/R1+ Uвх2/R2+ Uвх3/R3)*Rос= - (Rос/R1*Uвх1+Rос/R2*Uвх2+Rос/R3*Uвх3) (2),
следовательно, Uвых = сумме выходных напряжения со знаком минус с учетом весового коэффициента на каждом входе.
Kвес i=Roc/Rвх i,
весовой коэффициент входа i = отношению Roc к Rвх данного входа.
Сумматор на ОУ осуществляет алгебраическое сложение (с учетом знака) входных напряжений с учетом весового коэффициента на каждом входе .
Компаратор на ОУ
Признак схемы компаратора: отсутствие ООС.
Компаратор на ОУ сравнивает напряжения на прямом и инверсном входе и выдает результат виде или +Umax или -Umax.

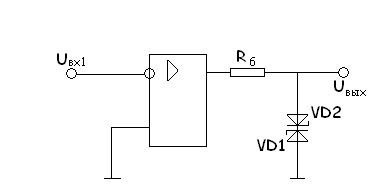

Рис.60
Rб и стабилитроны VD1 и VD2 – это двуполярный параметрический стабилизатор напряжения.
-Uвых max = -(Uст2+Uпр1) VD2 определяет
+Uвых max = (Uст2+Uпр1) VD1 определяет
Эта схема сравнивает Uвх1 с нулем т.к. прямой вход соединен с общей точкой
Uвх пр=0
Uвх1>0 следовательно Uвых = -Uвых max
Uвх1<0 следовательно Uвых = +Uвых max

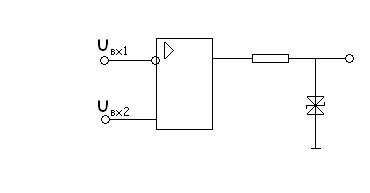

Рис.61
Знак Uвых определяется с учетом свойств входов, знака входного напряжения, модуль которого больше.
Uвх1 = -1В, Uвх2 = -2В следовательно Uвых = -Uвых max
Uвх1 = 2В, Uвх2 = 1В следовательно Uвых = -Uвых max т.к. / Uвх1/>/ Uвх2/
3) Uвх1 = 1В, Uвх2 = 2В следовательно Uвых = +Uвых max
