Материалы для изготовления пружин.

Материалы должны обладать высокими и стабильными во времени упругими свойствами. Кроме этого материал пружин должен обладать высокой прочностью при действии циклических нагрузок. Влияние прочности материала на размеры проявляются на пружинах больше чем в остальных деталях.

Материалы пружин обязательно подвергают термообработке, а в более ответственных случаях подвергают дополнительному упрочнению в виде наклёпа.

Упрочнение повышает несущую способность пружин на 20% и более.

Наиболее распространенными материалами являются высокоуглеродистые и легированные стали таких марок как: 65Г, 60С2, 50ХРА, 4Х13.

При работе пружин в агрессивных и коррозионных средах для их изготовления применяют бронзы, чаще всего следующих марок:

БрКМц3-1, БрОЦ4-3.

Использование в качестве предохранительных клапанов поршневых компрессоров.

12. Резьба. Основные понятия и определения. Геометрические параметры метрической резьбы. Изготовление.

По форме основной поверхности различают цилиндрические и конические резьбы. Наиболее распространена цилиндрическая резьба. Коническую резьбу применяют для плотных соединений труб, масленок, пробок.

Профиль резьбы — контур сечения резьбы в плоскости, проходящей через ось основной поверхности. По форме профиля различают треугольные, прямоугольные, тра­пецеидальные, круглые и другие резьбы.

По направлению винтовой линии различают правую и левую резьбы. У правой резьбы винтовая линия идет слева направо и вверх, у левой — справа налево и вверх. Наиболее рас­пространена правая резьба.

Если витки резьбы расположены по двум или нескольким параллельным вин­товым линиям, то они образуют многозаходную резьбу. По числу захода раз­личают однозаходную, двухзаходную и т. д. резьбы. Наиболее распространена однозаходная резьба. Все крепежные ре­зьбы однозаходные. Многозаходные резь­бы применяются преимущественно в винтовых механизмах. Число заходов больше трех применяют редко.

Геометрические параметры резьбы: d—наружный диаметр; d1 — внутренний диаметр d₂ — средний диаметр, h — рабочая высота профиля; р — шаг; р1—ход (поступатель­ное перемещение образующего профиля за один оборот или относительное осевое перемещение гайки за один оборот).

Д ля однозаходной резьбы p1=p; для многозаходной р1 = пр, где n число заходов; α — угол профиля; ψ —угол подъема (угол подъема раз­вертки винтовой линии по среднему диаметру).

По назначению различают резьбы крепежные и резьбы для винтовых механизмов.

Резьбы крепежные:

-метрическая с треугольным про­филем — основная крепежная резьба;

-трубная — треугольная со скругленными вершинами и впа­динами;

-круглая часто завинч-отвинч, в загрязненных уловиях, пожарная техника;

-резьба винтов для дерева.

Резьбы винтовых механизмов (ходовые резь­бы):

-прямоугольная малонагруженные механизмы;

-трапецеидальная симметричная используется для соединения винт-гайка;

-трапецеидальная несимм., или упорная тяжелонагруженные механизмы, домкрат.

Приведенная классификация не является строгой, так как в практике встречаются случаи применения метрической резьбы с мелким шагом в точных измерительных винтовых механизмах и, наоборот, трапецеидальных резьб как крепежных.

Сварные соединения. Общая характеристика. Типы сварных соединений и сварных швов.

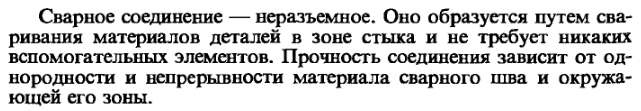

Сварные соединения – образуются под действием сил молекулярного взаимодействия возникающие в результате сильного местного нагрева деталей в зоне контакта.

1. Контактная сварка – основана на местном нагреве зоны контакта при пропускании тока.

2. Дуговая сварка – (ручная или автоматическая) плавящимся электродом

Д остоинства:

1. Герметичность

2. Технологичность

3. Невысокая стоимость

4. Небольшие габариты

Недостатки:

1. Коробление детали (из-за неравномерного нагрева)

2. Опасность появления трещин

3. Недостаточная прочность при вибрационных и ударных нагрузках

4. Зависимость прочности от квалификации сварщика

Зависимость от взаимного расположения:

1. Тавровое

2. Угловое

3. Стыковое

4. Нахлесточное

Комбинированное Тавровое

Контактное



Жёсткие (глухие) муфты

С помощью этих муфт осуществляется жесткое соединение валов. Могут быть втулочными или фланцевыми.

   Втулочная муфта является простейшей из жестких муфт. Она представляет собой втулку 3 (рис.2), посаженную с помощью шпонок, штифтов или шлицев на выходные концы валов 1 и 2.

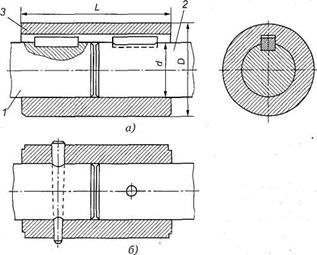

Рис.2. Втулочная муфта: а — крепление на шпонке; б — крепление штифтом



Втулочные муфты находят применение в тихоходных и неответствен­ных конструкциях машин при диаметрах валов d < 70 мм.

Достоинство таких муфт — простота конструкции и малые габаритные размеры; недостатки — необходимость при монтаже и демонтаже раздви­гать концы валов на полную длину муфты либо сдвигать втулку вдоль вала не менее чем на половину ее длины; необходимость очень точного совме­щения валов, так как эти муфты не допускают радиального или углового смещения осей валов (рис.3).

Материал для изготовления втулки — сталь 45; для муфт больших раз­меров — чугун СЧ25.



Рис.3. Возможные смещения валов



Фланцевая муфта состоит из двух полумуфт 1 и 2 (рис.4), со­единенных болтами 4. Для передачи вращающего момента используют шпоночные или шлицевые соединения. Вращающий момент передаётся за счёт сил трения между фланцами, а когда болты вставлены без зазора, то также и болтами. Фланцевые муфты стандартизованы в диапазоне диаметров 12...250 мм и передают моменты  8...45000 Нм. В тяжёлых машинах полумуфты приваривают к валам.

Эти муфты называют иногда поперечно-свертными. Для лучшего цен­трования фланцев на одной полумуфте делают круговой выступ, на дру­гой — выточку того же диаметра (рис.4, а) или предусматривают цен­трующее кольцо 3 (рис.4, б).

Рис.4. Фланцевые муфты: а - центровка за счет выступа; б — центровка кольцом



Фланцевые муфты могут передавать значительные вращающие момен­ты; имеют широкое распространение в машиностроении. Употребляются для валов диаметром d < 350 мм. Достоинство этих муфт — простота конст­рукции и легкость монтажа; недостаток — необходимость точного совме­щения валов и точного соблюдения перпендикулярности соприкасающих­ся торцовых поверхностей полумуфт к оси вала.

Материал фланцевых полумуфт — сталь 40, 35Л, чугун СЧЗО (для муфт больших размеров).

        Болты, поставленные без зазора, могут обеспечивать центровку валов. При постановке болтов с зазором центровка обеспечивается выступом, который воспринимает также все поперечные нагрузки. Центрирующий выступ усложняет монтаж и демонтаж соединения, так как при этом необходимо осевое смещение валов. Для обеспечения техники безопасности выступающие части болтов закрывают буртиками 4. В тех случаях, когда муфта имеет общее ограждение, буртики не делают. Расчет на прочность выполняют для шпоночных соединений и болтов (см. расчет призматических шпонок и расчет болтовых соединений нагруженных в плоскости стыка для болтов поставленных с зазором и без зазора). Установка болтов без зазора позволяет получить муфты меньших габаритов и поэтому применяется чаще.

        Наибольшее распространение из этой группы муфт получила зубчатая муфта (рис.4.1). Она состоит из полумуфт 1 и 2 с наружными зубьями и разъемной обоймы 3 с двумя рядами внутренних зубьев эвольвентного профиля (рис. 16.3). Муфта компенсирует радиальные, осевые и угловые смещения валов за счет боковых зазоров в зацеплении и обточки зубьев по сфере. Компенсация несоосности валов сопровождается скольжением зубьев. Для повышения износостойкости зубья подвергают термообработке, а в муфту заливают смазку.



Компенсирующие  муфты

Конструкции этих муфт несколько сложнее, но они допускают некоторые радиальные и угловые смещения осей валов. Основное назначение этих муфт состоит в том, чтобы компенсиро­вать вредное влияние неправильного относи­тельного положения соединяемых валов. Однако эти муфты  чувствительны к перекосам. Кроме того, при перекосах валов вследствие трения в зубьях  муфта нагружает валы изгибающим моментом примерно 10% от вращающего. Ком­пенсирующие муфты делятся на жесткие под­вижные и упругие (деформируемые).

  Кулачково-дисковая муфта (рис.5) состоит из двух полумуфт 1 и 2 с диаметраль­ными пазами на торцах и промежуточного пла­вающего диска 3 (рис.5, а) с взаимно пер­пендикулярными выступами. В собранной муфте выступы диска располагаются в пазах полумуфт (рис.5, б). Трущиеся поверхности периодически смазывают пластичной смазкой (один раз в смену). Кулачково-дисковая муфта применяется для соединения тихоходных валов (до 250 об/мин). Допустимые радиальные сме­щения валов — до 0,04 мм, угловое — до 30'. Не­достаток этих муфт — повышенная чувстви­тельность к перекосам валов. Эти муфты пред­назначены главным образом для компенсации относительно   параллельного   смещения   осей валов. Теоретически, при любом смещении пе­редаточное отношение между валами постоян­ное. При вращении ведущего вала без угловых ускорений ведомый вал также будет вращаться равномерно. Полумуфты и диски рекомендует­ся изготовлять из стали 45Л.



Рис.5. Кулачково-дисковая муфта: а — элементы муфты; б — в собранном виде





  Зубчатая муфта (рис.6) состо­ит из четырех основных деталей: двух полу­муфт 1 и 2 с наружными зубьями и двух обойм 3 и 4 с внутренними зубьями. Обой­мы муфты соединены болтами 5. Через от­верстие 6 заливается масло (один раз в три месяца). Зубчатые муфты компенсируют ра­диальные, угловые и комбинированные смеще­ния валов (углы между полумуфтами и обоймами не должны превышать 0,5°; d< 560 мм); находят широкое применение в машиностроении.  Эти муфты надежны в работе, имеют малые габаритные размеры. Материал полумуфт и обойм — сталь 40 или 45Л.

Рис.6. Зубчатая муфта:  1, 2 - полумуфты с наружными зубьями;

3, 4 — обоймы; 5 — болты; 6 — от­верстие для подвода смазки



Упругая втулочно-пальцевая муфта (рис.7) по конструкции ана­логична фланцевой муфте, вместо соединительных болтов у упругой муфты имеются стальные пальцы 1 на которые установлены эластичные (резино­вые, кожаные и т. п.) втулки 2. Эластичные элементы позволяют компен­сировать незначительные осевые (для малых муфт 1—5 мм; для больших муфт 2—15 мм), радиальные (0,2—0,6 мм) и угловые (до 30') смещения валов. Упругие втулочно-пальцевые муфты обладают хорошей эластично­стью, высокой демпфирующей и электроизоляционной способностью, просты в изготовлении, надежны в работе. Находят широкое применение, особенно для соединения электродвигателей с исполнительными механиз­мами (машинами) при d< 150 мм. Материал полумуфт — сталь 35, 35Л или чугун СЧ25; пальцы изготовляют из стали 45.

Рис. 7. Муфта упругая втулочно-пальце­вая: 1 — пальцы; 2 — эластичные втулки



Несущая способность муфт резко падает с ростом перекоса валов.

Размеры муфт подбирают по таблицам в зависимости от вращающего момента, который находят по наибольшему длительно действующему моменту на ведущем валу.

Самоуправляемые муфты

Эти муфты предназначены для автоматического разъединения валов в зависимости от изменения одного из следующих параметров: вращающего момента — предохранительные муфты, направления вращения — обгонные, и скорости вращения - центробежные.

Муфты свободного хода (обгонные) (рис.14) предназначены для передачи вращающего момента в одном направлении (например, для вращения втулки заднего колеса велосипеда). Ролики 3 муфты свободного хода за счет сил трения заклиниваются между поверхностями полумуфт 1 и 2

Рис. 14. Роликовая муфта свободного хода



 При уменьшении скорости вращения полумуфты 1 вследствие обгона роли­ки выкатываются в широкие участки вырезов, и муфта автоматически раз­мыкается.

 Муфты свободного хода работают бесшумно, допускают большую час­тоту включений.

 В качестве материалов для муфт свободного хода рекомендуют приме­нять стали ШХ15, 20Х, а также высокоуглеродистые инструментальные стали.

Центробежные муфты (рис.15) служат для автоматического включения (выключения) валов при заданных угловых скоростях.

Центробежная муфта состоит из ведущей и ведомой полумуфт 1 и 2, в пазы которых устанавливают фрикционные грузы — колодки 3.



Рис. 15. Центробежная колодочная муфта: 1,2— полумуфты; 3 — колодки



При достижении ведущей полумуфтой заданной угловой скорости ко­лодки 3, за счет центробежных сил, прижимаются к ведомой полумуфте, и муфта включается. В показанной на рис.15 конструкции любая из полу­муфт (1 или 2) может быть ведущей. Передача вращающего момента осуще­ствляется силами трения, значение которых пропорционально квадрату уг­ловой скорости. Центробежная муфта допускает частые включения, обес­печивает плавное включение и имеет сравнительно небольшие габаритные размеры.



Соединения деталей машин

Взаимодействие деталей между собой называют связями. Эти связи делятся на подвижные (шарниры, зубчатые зацепления, подшипники, ременные и цепные передачи) и неподвижные (заклепочные, сварные и другие). Неподвижные связи в технике называют соединениями. Соединения состоят из соединительных деталей и прилегающих частей соединяемых деталей, форма которых подчинена задаче соединения. В отдельных конструкциях специальные соединительные детали могут отсутствовать.

Соединения по признаку возможности разборки делят на разъемные и неразъемные.

Разъемными называют соединения, которые разъединяются без повреждения деталей. К ним относятся резьбовые, шпоночные, зубчатые и профильные соединения. Основным расчетом соединений является расчет на прочность. Расчет на прочность является основным критерием для расчета всех соединении. При этом необходимо стремиться к тому, чтобы прочность соединяемых и соединительных деталей была одинаковой.

Неразъемными называют соединения, разъединение которых невозможно без разрушения соединяемых деталей или соединяющего материала. К ним относят заклепочные, сварные клеевые, паяные соединения, а также соединения с натягом.

Выбор типа соединения определяет инженер.
