9. Авиационные часы ачс-1
В авиации важную роль играют измерения и учет времени. В самолетовождении время является одним из важнейших навигационных элементов. Точный расчет и учет его в полете — одно из основных условий успешного решения задач, поставленных перед экипажем.
Авиационные часы предназначены для определения декретного времени и времени полета самолета. Они представляют собой три пружинных механизма. Механизм декретного време-ни работает непрерывно, а механизмы времени полета и секундомера могут включаться и выключаться, т. е. работать порознь или одновременно. Шкала прибора представлена на рис. 25. Текущее время суток отсчитывается по внешней большой шкале. При работе механизма времени суток часовая, минутная и секундная стрелки движутся непрерывно.
Верхняя шкала является шкалой времени полета, а нижняя— шкалой секундомера. Управление осуществляется двумя ручками. Заводят часы вращением левой ручки против хода часовой стрелки до отказа. Обратного вращения заводная ручка не имеет. Полный завод пружины обеспечивает работу механизма в течение 3 сут. Для точности хода часы нужно заводить 1 раз в 2 сут. Точность хода часов в течение суток ±20 с.
Для приведения в действие механизма времени полета необходимо нажать на левую ручку, в сигнальном отверстии появится красный бленкер (или серый), и стрелки часов начнут двигаться. При втором нажатии на эту ручку механизм времени полета выключается, стрелки на шкале «Время полета» показывают путевое время. При третьем нажатии на левую ручку стрелки возвращаются в нулевое положение и в сигнальном отверстии появится белый бленкер.
Рис. 25- • Авиационные часы АЧС-1
Секундомер управляется правой ручкой. При первом нажатии на нее меха-низм секундомера приходит в действие, для остановки его нужно нажать на ручку второй раз. При нажатии ручки в третий раз стрелки возвращаются в нулевое положение. Для установки стрелок на точное время необходимо в момент прохождения секундной стрелки
цифры 12 повернуть правую ручку по часовой стрелке, при этом стрелки часов останавливаются. Затем вытянуть левую ручку на себя до упора и, вращая ее против часовой стрелки, перевести стрелки на текущее время. Затем нажать на ручку и установить ее в исходное положение. Для пуска в ход необходимо правую ручку повернуть против часовой стрелки.
Часы снабжены электрообогревателем с терморегулятором, который следует включать при температуре окружающей среды +10° С и ниже. При температуре ниже +10° С следует перед установкой стрелок на точное время включить электрообогреватель и прогреть часы в течение 5—7 мин. Терморегулятор служит для отключения электрообогревателя при температуре окружающей среды выше +25° С. Электрообогреватель питается от бортовой сети напряжением 28В±10%. Включение его производится АЗС, расположенным на правом электрощитке.
10. Гироскоп
Краткие сведения. Гироскопом называется быстровращаю-щееся тело, ось вращения которого имеет возможность изменять свое направление в пространстве. Если ось ротора поместить в

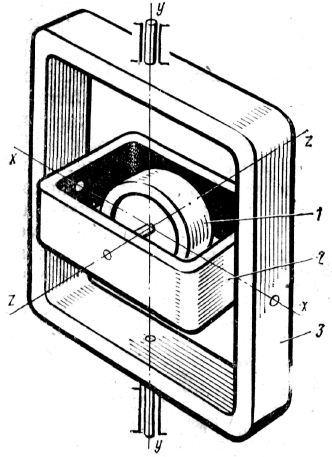

Рис- 26. Гироскоп с тремя степенями свободы:
1 — ротор; 2 — внутренняя рамка; 3 — внешняя рамка; оси: 22 —ротора; хх — внутренней рамки; уу — внешней рамки
раму, которая, в свою очередь, тоже может вращаться вокруг оси, перпендикулярной к оси вращения ротора, то говорят, что гироскоп имеет две степени свободы (двухстепенной гироскоп). Если ось этой рамы будет помещена еще в одну раму, которая также имеет возможность вращаться вокруг оси, перпендикулярной к осям ротора и первой рамы, то такой гироскоп имеет три степени свободы и называется трехстепенным (рис. 26). Ось вращения ротора гироскопа есть его главная ось. В современных гироскопах ротор приводится во вращение электрическим способом и является вращающейся частью электродвигателя постоянного тока или электродвигателя переменного трехфазного тока.
В настоящее время гиро скопы и гироскопические си-
стемы используют в различных областях техники: в авиации, на ракетах и морских судах, в артиллерии, танках, при бурении нефтяных скважин, для прокладки шахт и тоннелей, при запуске искусственных спутников Земли, космических кораблей и т. д.
Основные свойства гироскопа. Для облегчения изучения свойств гироскопа принято понятие свободный гироскоп. Свободным гироскопом называется гироскоп с тремя степенями свободы, на который не действуют никакие внешние силы, поэтому главная ось гироскопа остается неподвижной в пространстве. Для того чтобы на гироскоп не действовали внешние силы, центр его тяжести должен находиться в точке пересечения осей карданного подвеса, трение в подшипниках которого должно быть равно нулю.
Однако практически получить свободный гироскоп невозможно, так как нельзя свести моменты (внешних сил ,к нулю, нельзя достигнуть полного совпадения центра тяжести гироскопа и точки пересечения его осей, т. е. невозможно достигнуть его сбалансированности, а также полиостью освободиться от трения в подшипниках осей гироскопа, можно только его уменьшить Поэтому наряду с понятием свободный существует понятие технический гироскоп.
Технический гироскоп — это такой, в котором, хотя и в незначительной мере, проявляется несбалансированность и трение в подшипниках. В практике приходится иметь дело только с техническим гироскопом. Отклонение главной оси гироскопа от заданного направления приводит к возникновению ошибок в показаниях прибора.
Для поддержания главной оси гироскопа в заданном направлении в приборах имеются корректирующие устройства. Свободный гироскоп обладает следующими свойствами: главная ось zz сохраняет неизменным свое направление в пространстве; если к главной оси приложить внешнюю силу, то она отклонится не в том направлении, в котором действует сила, а в направлении, перпендикулярном к действию силы. Это движение главной оси гироскопа называется прецессией.
Свойство устойчивости гироскопа позволило применять его при измерениях угловых положений самолета, а прецессия используется для управления им. На базе гироскопа с тремя степенями свободы создан целый ряд приборов, которые применяются при самолетовождении и пилотировании. К ним относятся авиагоризонты и курсовые системы.
Широкое применение в авиационных приборах нашли и двухстепенные гироскопы, на базе которых построены такие приборы, как указатели поворота, выключатели коррекции и другие гироскопические приборы.
