9.6. Интерфейс g.703
Основным интерфейсом, используемым для взаимного подключения блоков и систем ЦСП, является интерфейс по рекомендации G.703 ITU-T. Рекомендация ITU-T G.703 называется «Физические и электрические характеристики интерфейсов цифровой иерархии».
Формально данный стандарт основан на следующих рекомендациях ITU-T: G702 «Скорости передачи цифровой иерархии» (PDH); G704 «Структура синхронных кадров, основанных на первичном (1544 кбит/с) и вторичном (2048 кбит/с) уровнях»; I.430 «Основной интерфейс ISDN сети пользователя – первый уровень спецификации (протокол сигнализации D-канала)».
Интерфейс G703 предназначен для обслуживания сетей с обеими цифровыми иерархиями: PDH и SDH. Рассмотрим основные физические и электрические характеристики интерфейса, регламентируемые рекомендацией G703.
Схема взаимодействия аппаратуры. Предусмотрены три схемы взаимодействия аппаратуры:
сонаправленный интерфейс (СНИ) (Correctional Interface): информационный и синхросигнал передаются от одного терминала к другому, причем терминалы равноправны и симметричны (Рис.9.24);
разнонаправленный интерфейс (РНИ) (Contradirectional Interface): терминалы неравноправны, синхросигнал передается от управляющего к управляемому, информационные сигналы симметричны (рис.9.25);
интерфейс с центральным тактовым генератором (ЦГИ) (Centrali-zed Clock Interface): синхросигналы поступают от центрального тактового генератора, информационные сигналы симметричны (рис.9.26).
Рис. 9.24. Структура сонаправленного интерфейса

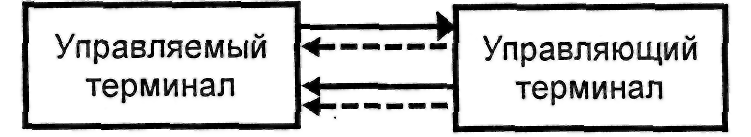

Рис.9.25. Структура разнонаправленного интерфейса
Рис. 9.26. Структура интерфейса с центральным тактовым генератором
Скорость передачи и частота синхронизирующего сигнала. Данные параметры в основном соответствуют PDH. Синхросигнал может поступать от отдельного источника или формироваться из информационного сигнала. Частота синхросигнала может совпадать со скоростью передачи или может быть в два, четыре или восемь раз меньше. Например, для скорости 64 кбит/с номинальной является тактовая частота 64 кГц, но может применяться и частота 8 кГц.
Тип кода и алгоритм его формирования. Эти параметры зависят от скорости передачи и схемы взаимодействия. Виды используемых кодов:
AMI (Alternate Mark Inversion Code): двоичный код с изменением полярности сигнала на каждой единице, нуль соответствует отсутствию сигнала;
B3ZS (Bipolar with 3 Zero Substitution code): биполярный код с подстановкой альтернативных блоков вместо блоков из трех нулей; аналог кода HDB2;
B8ZS (Bipolar with 8 Zero Substitution Code): биполярный код с подстановкой альтернативных блоков вместо блоков из восьми нулей;
CMI (Coded Mark Inversion Code): двухуровневый двоичный код без возвращения к нулю с изменением полярности на полный интервал на каждой единице и в середине каждого интервала нуля;
HDB2/HDB3 (High-Density Bipolar Code of Order 2/3): двухполярный код высокой плотности единиц порядка 2 или 3.
Следует отметить, что указанные типы кодов относятся только к интерфейсу, а не к линии в целом. Если применяются кабели с металлическими проводниками, то коды могут совпадать. Для ВОЛС тип кода заменяют двухуровневым.
Форма (маска) импульса и соответствующие поля допуска. Специфицируются для каждой скорости передачи и схемы взаимодействия.
Тип используемой кабельной пары для каждого направления передачи. Обычно применяются коаксиальные, симметричные кабели (КК, СК) или их сочетание.
Волновое сопротивление.
Максимальное напряжение импульса, уровень сигнала в паузе, длительность импульса.
В табл. 9.8 приведены основные параметры интерфейса для различных скоростей передачи.
Обычно производители цифровых систем передачи ограничиваются частичной реализацией интерфейса G.703. Для скорости 64 кбит/с часто указывается схема взаимодействия аппаратуры. Для сигналов со скоростями n64 кбит/с, характерными для ISDN, передаваемых через оборудование европейской PDH при n = 2, …, 3, 1, интерфейс G.703 должен иметь те же физические и электрические характеристики, что и интерфейс для скорости 2048 кбит/с.
Аппаратура может не иметь интерфейса G.703. Для этих случаев используются конверторы с наиболее популярных типов интерфейсов: V.24/RS232, V.35, V.36/V.11, X.21/V.11, RS-530.
Таблица 9.8
Скорость, кбит/с |
64 |
64 |
64 |
2048 |
8448 |
34368 |
139264 |
Схема взаимодействия аппаратуры |
СНИ |
ЦГИ |
РНИ |
|
|
|
|
Тип кода |
Специальный |
AMI |
AMI |
HDB3 |
HDB3 |
CMI |
AMI |
Волновое сопротивление Ом КК СК |
120 |
110 |
120 |
75 120 |
75 |
75 |
75 |
Амплитуда сигнала, В |
1 |
1,1 (3,4 при шуме) |
1 |
2,37(КК), 3,0(СК) |
1,02 |
1 |
±0,55 |
Амплитуда в паузе, В |
0,1 |
0,1 (0,5 при шуме) |
0,1 |
0,237(КК), 0,3(СК) |
0,237 |
0,1 |
±0,05 |
Стельность импульса, нс |
3900 |
15600 (данные), 7800 (такт) |
15600 (данные), 7800 (такт) |
244 |
59 |
14,55 |
3,59 |
