6.4. Кабельные системы
В настоящее время проводные линии связи широко используются при построении локальных сетей. Данные линии связи стандартизированы и обычно называются структурированной кабельной системой (СКС). Известны СКС категорий 3,4,5 стандартов EIA/TIA-568, TSB-36, TSB-40 специального подкомитета TR41.8.1. Приведем основные параметры проводки:
длина горизонтальных кабелей – не более 90 м независимо от типа кабеля;
к применению допускаются кабели четырех типов: 4-парный из неэкранированных витых пар с волновым сопротивлением 100 Ом; 2-парный из экранированных витых пар с волновым сопротивлением 150 Ом; коаксиальный с волновым сопротивлением 50 Ом; волоконно-оптический с волокнами диаметром 62,5/125 мкм;
типы соединителей: модульный 8-контактный RJ-45; 4-контактный по стандарту IEEE 802.5; коаксиальный BNC; оптический не определен;
на каждом рабочем месте устанавливается не менее двух розеток;
разводка кабелей должна соответствовать топологии «звезда».
Общая структура СКС показана на рис. 6.11.
Рис. 6.11. Структура СКС
6.5. Радиолинии
В радиолиниях связи средой распространения электромагнитных волн в подавляющем большинстве случаев (за исключением случая связи между космическими аппаратами) является атмосфера Земли. На рис.6.12 приведено упрощенное строение атмосферы Земли.
Рис. 6.12. Строение атмосферы Земли
Реально строение атмосферы более сложно и приведенное деление на тропосферу, стратосферу и ионосферу достаточно условно. Высота слоев приблизительна и различна для разных географических точек Земли. Около 80 % массы атмосферы сосредоточено в тропосфере и около 20 % - в стратосфере. Плотность атмосферы в ионосфере крайне мала, граница между ионосферой и космическим пространством является условным понятием, так как следы атмосферы встречаются даже на высотах более 400 км. Считается, что плотные слои атмосферы заканчиваются на высоте около 120 км.

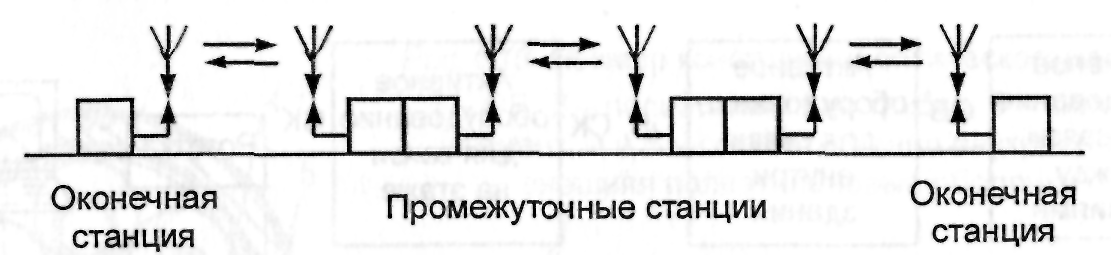

Типичный вид радиолинии показан на рис. 6.13. Линия может состоять из двух оконечных станций, примером таких радиолиний являются линии сетей передачи сообщений массового характера (сети телевизионного и радиовещания). Радиолиния может содержать несколько промежуточных переприемных станций. Так строятся линии радиорелейных систем передачи.
Рис. 6.13. Типичный вид радиолинии
Классификация и способы распространения радиоволн приведены в табл.6.2 и 6.3. Деление радиоволн на диапазоны установлено Международным регламентом радиосвязи ITU-R.
Таблица 6.2
Вид радиоволн |
Основные способы распространения радиоволн |
Дальность связи, км |
Мириаметровые и километровые (сверхдлинные и длинные) |
Дифракция. Отражение от Земли и ионосферы |
До тысячи. Тысячи |
Гектометровые (средние) |
Дифракция. Преломление в ионосфере |
Сотни. Тысячи |
Декаметровые (короткие) |
Преломление в ионосфере и отражение от Земли |
Тысячи |
Метровые и более короткие |
Свободное распространение и отражение от Земли. Рассеяние в тропосфере |
Десятки. Сотни |
Радиоволны, излучаемые передающей антенной, прежде чем попасть в приемную антенну, проходят в общем случае сложный путь. На значение напряженности поля в точке приема оказывает влияние множество факторов. Основные из них:
отражение электромагнитных волн от поверхности Земли;
преломление (отражение) в ионизированных слоях атмосферы (ионосфере);
рассеяние на диэлектрических неоднородностях нижних слоев атмосферы (тропосфере);
дифракция на сферической выпуклости Земли.
Кроме того, напряженность поля в точке приема зависит от длины волны и освещенности земной атмосферы Солнцем и ряда других факторов.
Таблица 6.3
Вид радиоволн |
Тип радиоволн |
Диапазон радиоволн (длина волны) |
Номер диапазона |
Диапазон частот |
Вид радиочастот |
Мириаметровые |
Сверхдлинные |
10...100 км |
4 |
3...30 кГц |
Очень низкие (ОНЧ) |
Километровые |
Длинные |
1...10км |
5 |
30...300 кГц |
Низкие (НЧ) |
Гектометровые |
Средние |
100...1000 м |
6 |
300...3000 кГц |
Средние (СЧ) |
Декаметровые |
Короткие |
10...100 м |
7 |
3...30 МГц |
Высокие (ВЧ) |
Метровые |
Ультракороткие |
1...10M |
8 |
30...300 МГц |
Очень высокие (ОВЧ) |
Дециметровые |
|
10...100 см |
9 |
300...3000 МГц |
Ультравысокие (УВЧ) |
Сантиметровые |
|
1...10см |
10 |
3...30 ГГц |
Сверх высокие (СВЧ) |
Миллиметровые |
|
1...10 мм |
11 |
30...300 ГГц |
Крайне высокие (КВЧ) |
Децимиллимет-ровые |
|
0,1...1 мм |
12 |
300...3000 ГГц |
Гипер высокие (ГВЧ) |
