Транспортирование и хранение катков
Катки доставляют с объекта на объект, к месту ремонта, технического обслуживания и хранения в соответствии с месячными планами транспортирования машин. | Указанные планы и мероприятия по их реализации разрабатывает лицо, ответственное за транспортирование машин, на основе месячных планов использования машин. В плане должны быть указаны название машины, ее марка (индекс), заводской номер, сроки и расстояние перевозки и вид транспортных средств. О выполнении транспортных работ и их фактической продолжительности делают соответствующие пометки в плане.
Допускается неплановое транспортирование катков для выполнения аварийных работ и замены машин, утративших работоспособность, а также в случае изменения проектов производства работ.
На территории эксплуатационной базы организуют площадку с эстакадой для подготовки машин к транспортированию, погрузки и разгрузки машин с прицепов-тяжеловозов, а также железнодорожных платформ.
Способ транспортирования катков зависит от типа катка и расстояния, на которое требуется его перебазировать. На расстояния свыше 200 км катки перевозят железнодорожным транспортом, до 100...150 км — прицепами-тяжеловозами, до 20 км пневмоколесные и комбинированные катки транспортируют собственным ходом. При небольших расстояниях использовать железнодорожные платформы неэффективно из-за значительных затрат времени на подготовительные работы и погрузочно-разгрузочные операции.
По железной дороге катки перевозят в соответствии с утвержденными Министерством путей сообщения РФ правилами погрузки и крепления машин на железнодорожных платформах. Любой груз, установленный на платформе, должен входить в габарит I-B (рис. 129) Во всех случаях нагрузка на каждую из тележек четырех- или двухосной платформы не должна превышать половины подъемной силы данной платформы (для двухосной платформы допускается разница в нагрузках на оси не более 20 кН, для четырехосной — не более 30 кН).
Рис. 129. Железнодорожный габарит I-B
В инструкции по эксплуатации катков указано необходимое число растяжек, число проволок в каждой растяжке и диаметр проволоки, число гвоздей для крепления досок и брусков.
Размеры самоходных дорожных катков находятся в пределах габарита 1-В. Их перевозят на железнодорожных платформах без разборки основных механизмов. Однако в целях сохранности с катков, не имеющих кабин, снимают тент и фары, укладывают в инструментальный ящик брезент и детали крепления каркаса, а сам каркас и стойки помещают за капот и привязывают их проволокой или шпагатом к другим частям катка. Перед погрузкой на железнодорожную платформу каток тщательно очищают от грязи, сливают топливо из бака, воду из радиатора и жидкость из смачивающего устройства. Аккумулятор отправляют заряженным.
На железнодорожную платформу катки грузят с помощью крана. В раме катка предусмотрены окна для их строповки. Во избежание перемещения катка вдоль платформы по концам уплотняющих рабочих органов (металлических вальцов или пневмоколес) укладывают упорные брусья, которые прибивают к полу платформы гвоздями в шахматном порядке. В брусьях не должно быть трещин. Чтобы не допускать поперечных перемещений катка, вплотную к наружным сторонам рабочих органов прибивают к полу гвоздями брусья. Во избежание опрокидывания каждый каток закрепляют проволочными растяжками, которые располагают вдоль платформы. Во время установки и закрепления катка включают тормоз. На рис. 130 показан пример строповки и крепления катка ДУ-68 на железнодорожной платформе.
По автомобильным дорогам катки транспортируют на прицепах и полуприцепах-тяжеловозах грузоподъемностью до 20 т. Прицеп ставят хвостовой частью к катку, опускают погрузочные трапы и затормаживают все колеса. Каток грузят лебедкой тягача или прицепа. Каток на прицепе устанавливают так, чтобы его продольная ось совпадала с осью прицепа.
Перевозимые на прицепах катки должны быть закреплены, чтобы исключить их перемещение по платформе прицепа в процессе транспортирования. Деревянные брусья сечением 10X20 и длиной 50...100 см устанавливают спереди и сзади рабочих органов катка и крепят болтами к платформе прицепа. Тормоз погруженного катка включают. Габаритная высота прицепа с погруженным на него катком не должна превышать 3,8 M.J
Маршрут следования транспортируемых катков выбирают на основании предварительного обследования труднопроходимых участков пути и согласовывают его с Госавтоинспекцией.
На крутых спусках или подъемах при транспортировании катков на прицепах-тяжеловозах кроме тягача применяют дополнительный автомобиль для торможения поезда на спусках и подталкивания на подъемах. Запрещается транспортировать катки
Рис. 130. Строповка и крепление катка ДУ-58 на железнодорожной
платформе: 1, 3, 7, 8— брусья, 2, 6, 9, 10— растяжки, 4, 5— стропы
на прицепах-тяжеловозах во время гололеда и при других неблагоприятных дорожных условиях.
Перед транспортированием своим ходом катки проходят внеочередное техническое обслуживание, в процессе которого проверяют действие тормозов при включенном двигателе, работу рулевого управления, звукового сигнала и освещения.
В стесненных местах, на узких дорогах, мостах, подъемах свыше 3 ° катки должны перемещаться только на малой скорости. На спусках запрещается отключать двигатель. На пути следования катков не должно быть ям, канав, выбоин, а поперечные уклоны должны не превышать 17...20 °. Косогоры с углом наклона более 10° разрешается проходить только после проверки поперечной устойчивости катка или прицепа-тяжеловоза с грузом. Во избежание поломок механизмов и повреждения рабочей поверхности вальцов запрещается транспортировать катки на буксире к транспортным средствам.
При транспортировании катков собственным ходом и на прицепах-тяжеловозах по улицам городов, населенных пунктов и дорогам следует соблюдать «Правила дорожного движения».
Самоходные дорожные катки применяют сезонно. Поэтому организуют надлежащую их сохранность в зимний период. Если машина не работает, то ее детали, не прошедшие специальную подготовку к хранению, постепенно разрушаются. Металлические детали подвергаются коррозии под влиянием солей, кислот и щелочей, находящихся в атмосферных осадках. В резиновых деталях снижается прочность. Они разрушаются под действием ультрафиолетовых лучей солнца, а также при отрицательной температуре.
При продолжительности нерабочего периода катков от 10 дней до 2 месяцев их ставят на кратковременное хранение, а при большой продолжительности — на долговременное. Катки ставят на хранение в закрытые помещения или как исключение под навес, на площадки с ровным и прочным покрытием, выдерживающим нагрузки о', катка при его стоянке и передвижении.
Процесс хранения включает в себя подготовку, установку на хранение, техническое обслуживание в процессе хранения, контроль и снятие машин с хранения.
К кратковременному хранению катки подготавливают непосредственно после окончания их использования, а на долговременное— не позднее 10 дней с момента прекращения использования. Катки готовит к хранению специальное звено рабочих с участием машиниста, за которым закреплена машина. Подготовку к кратковременному или долговременному хранению начинают с очистки катков от пыли и грязи, мойки и удаления влаги с поверхности деталей. После этого снимают с катков аккумуляторные батареи, запасные детали, инструменты, принадлежности и другие сборочные единицы и детали, которые хранят отдельно на складе. Перечень таких сборочных единиц и деталей по каждой марке катка в зависимости от вида хранения устанавливают в эксплуатационной документации, поставляемой вместе с катком.
Катки ставят на хранение по маркам с соблюдением интервалов между ними для проведения технического обслуживания и осмотра. Снижают давление в шинах катков ДУ-58 и ДУ-17Г до 0,05...0,10 МПа и устанавливают катки на подставки так, чтобы колеса были приподняты над опорной поверхностью на 8...10 см; ослабляют натяжение клиновых ремней привода вентилятора, генератора, компрессора и вибровозбудителя; разгружают амортизаторы вибровальца.
Неокрашенные металлические поверхности механизмов передач, штоки гидроцилиндров, шлицевые соединения, карданные валы, подшипники, звездочки цепных передач, винтовые и резьбовые поверхности покрывают антикоррозионным материалом, а места повреждения краски после предварительной подготовки красят.
При хранении катков на открытой площадке для защиты от солнечного воздействия пневматические шины, гидравлические и пневматические системы, приводные ремни и другие резиновые изделия покрывают светозащитным составом — смесью алюминиевой пудры со светлым масляным лаком или бензином в соотношении 1:4. Состав наносят распылителем или кистью.
Перед долговременным хранением корпуса редукторов и коробок передач заполняют консервационными маслами и дают проработать 3...4 мин.
Все отверстия (заливные горловины баков, редукторов, сапунов, выхлопную трубу и воздухоочистители двигателя), через которые атмосферные осадки могут попасть во внутренние полости катка, плотно закрывают крышками, пробками или плотно обвязывают полиэтиленовыми чехлами.
Рычаги и педали механизмов управления устанавливают в положение, исключающее произвольное включение в работу машин и их составных частей;
Сборочные единицы и детали, снятые с машин, размещают на подставках, стеллажах и ящиках соответствующих помещений складов. В складах не допускаются резкие колебания температуры (не должна быть ниже — 5°С).
Сборочные единицы и детали из резины хранят на складе с малой естественной освещенностью и с принудительной или естественной циркуляцией воздуха; клиновые ремни, промытые теплой мыльной водой, просушенные и припудренные тальком,— на вешалках в расправленном состоянии. Покрышки пневматических шин укладывают на стеллажах в вертикальном положении. Через 2...3 мес их поворачивают, изменяя точки опоры. Камеры хранят в поддутом виде, вложенными внутрь покрышек или отдельно от них, в вертикальном положении на стеллажах с полукруглыми кронштейнами. Для предупреждения образования складок на камерах их поворачивают по окружности через 1...2 мес.
В процессе хранения катков выполняют их техническое обслуживание в соответствии с эксплуатационной документацией. Состояние машин при хранении в закрытых помещениях проверяют через каждые 2 мес, при хранении на открытых площадках — ежемесячно, после сильных ветров, дождей, снежных заносов — немедленно. Результаты периодических проверок оформляют актом или делают запись в журнале проверок.
При расконсервации катков с наружных поверхностей снимают защитные чехлы, бумагу, пробки; удаляют консервационный материал салфетками, смоченными в бензине; проверяют уровень масла в сборочных единицах; удаляют весь консервационный материал с поверхности штоков гидроцилиндров. Снятие машин с хранения оформляют актом.
Технология производства работ катками
Уплотнение земляного полотна
Плотность грунта, из которого сооружается земляное полотно, оценивается коэффициентом уплотнения Ку, который представляет собой отношение фактической плотности грунта к максимальной стандартной плотности данного грунта. Стандартное уплотнение грунта определяют по методике, изложенной в ГОСТ 22733—77 «Грунты. Метод лабораторного определения максимальной плотности».
Для этого грунт уплотняют в стальном цилиндре с внутренним диаметром 100 мм и высотой 127 мм, гирей массой 2,5 кг, падающей с высоты 300 м. Вначале при постоянной влажности уплотняют грунт возрастающим числом ударов. При этом определяют плотность твердой фазы (скелета) грунта р в зависимости от числа ударов п. Начиная с некоторого значения, дальнейшее увеличение числа ударов приводит к сравнительно небольшому изменению плотности грунта (рис. 131). Такое количество ударов называется эффективным п3ф. Для песчаных и супесчаных грунтов примерное эффективное число ударов —75, для суглинистых — 120.
Затем грунт уплотняют эффективным количеством ударов при различной влажности. На основе полученных данных строят график зависимости плотности от влажности (рис. 132). Влажность,
Рис. 131. График зависимости плотности скелета грунта р от числа ударов п груза прибора стандартного уплотнения
|
Рис. 132. График зависимости плотности р от влажности W
|
В земляном полотне автомобильных дорог коэффициент уплотнения не должен быть ниже значений, приведенных в нормах проектирования автомобильных дорог. В зависимости от вида земляного сооружения, глубины расположения слоя от поверхности покрытия и дорожно-климатической зоны коэффициент уплотнения может быть 0,95...1.
Перед уплотнением каждый слой разравнивают с учетом продольного уклона поверхности насыпи. В поперечном сечении поверхностный слой планируют под одно- или двускатный профиль с уклоном к бровке 20...40 %о. Поверхность каждого слоя выравнивают так, чтобы после уплотнения на ней не было углублений или возвышенностей более 50 мм.

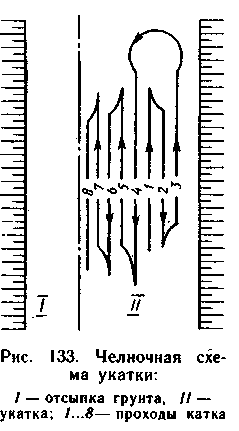

Для уплотнения земляного полотна применяют пневмоколесные катки ДУ-16Г и комбинированные катки ДУ-68, используя челночную схему укатки (рис 133), на определенных участках дороги, называемых захватками. Каждый последующий проход катка по одному следу не выполняют до тех, пор, пока вся ширина земляного полотна не будет перекрыта следами предыдущего прохода. На насыпях шириной более 20 м допускается продольное деление захваток.
Наибольшая плотность грунта может быть достигнута при использовании машин, обеспечивающих максимальное, допускаемое по условиям прочности данного грунта контактное давление, МПа, на поверхности.
Несвязные и малосвязные (песчаные и супесчаные) 0,3...0,4
Средней связности (суглинистые) 0,4...0,6
Высокой связности (суглинистые) 0,6...0,8
Значение пределов прочности соответствует грунтам с коэффициентом уплотнения, определяемым оптимальной влажностью.
Контактное давление на протяжении всего процесса уплотнения должно быть близким к пределу прочности грунта. При превышении предела прочности могут возникнуть явления местного разупрочнения (волнообразование перед колесами катков), при недостаточных контактных давлениях высокая плотность также не может быть достигнута ни изменением толщины слоя, ни увеличением числа проходов катка.
Необходимое контактное давление пневмоколесных рабочих Органов катков получают изменением давления воздуха в шинах. Это давление приблизительно равно контактному.
Для определения оптимальной толщины уплотняемого слоя и числа проходов катков по одному следу перед началом работ по устройству насыпи делают пробную укатку. Слой рыхлого связного Грунта рекомендуется уплотнять в две стадии. Вначале во избежание сдвигов и образования волн грунта перед рабочими органами выполняют 2...3 прохода на пониженной скорости (2... „.3 км/ч). При использовании катка ДУ-68 выключают вибратор и перемещаются ведущими колесами вперед. Затем осуществляют укатку на повышенных скоростях (6...12 км/ч). Последний проход выполняют со скоростью 2...3 км/ч.
Давление в шинах на начальных этапах не должно превышать 0,2...0,3 МПа. Это обеспечивает и более высокую проходимость Катков. На заключительном этапе давление в шинах должно соответствовать для песков 0,2...0,3 МПа, для супесчаных грунтов 0,3...0,4 МПа, суглинистых —0,6...0,8 МПа.
Грунт укатывают от краев насыпи к ее середине с перекрытием полос уплотнения на 0,15...0,25 м. Чтобы предотвратить обрушение откосов и сползание катков под откос, во время работы кромка вальца (крайнее колесо) не должна быть ближе 0,3 м от бровки отсыпаемого слоя. При укатке верхних слоев насыпи высотой более 1,5 м первый и второй проходы выполняют на расстоянии 2 м от бровки насыпи, а затем, смещая ходы на '/з ширины катка в сторону бровки, уплотняют края насыпи.
Земляное полотно целесообразно уплотнять на захватке длиной не менее 200 м по всей ширине насыпи. При назначении длины захватки в сухую и жаркую погоду учитывают интенсивную потерю влажности грунтом.
Для уплотнения крупнообломочных песчаных и малосвязных грунтов предпочтительно применять комбинированные катки ДУ-68 и вибрационные катки ДУ-47Б. Одномерные пески можно эффективно уплотнять только способом вибрирования. Каток ДУ-47Б может уплотнять такие грунты слоями 30...40 см, каток ДУ-68—60...80 см. Практически толщина слоя часто ограничивается проходимостью катков. Первые один - два прохода выполняют с выключенным вибратором. Количество проходов по одному следу с включенным вибратором при влажности, близкой к оптимальной, равно четырем - пяти.
