3.3. Оценка погрешностей технических измерений
Случайные погрешности, функция и плотность распределения.
Случайные погрешности меняются от измерения к измерению. Вызываются случайным изменением влияющих величин. Выявляются при многократном измерении величины и их влияние уменьшается
ф ункция и плотность распределения
Оценка погрешностей при прямых лабораторных измерениях, расчет доверительного интервала, распределения нормальное и Стьюдента.
Многократно, устранены систематические погрешности
Представлен ряд измерений , находим (доверительный инт.) с доверительной вероятностью P=0,9;0,95;0,99 Xд=x+-
Измерительный комплект для каждого си задается
Доверительный интервал откладывается в обе стороны от среднего значения ряда измерений и охватывает истинное значение X с заданной доверительной вероятностью P.
распределения нормальное
В практике измерений при большом числе опытов используется нормальный закон распределения
Где mx – наиболее вероятное значение измеряемой величины X, которое оценивается как среднее арифметическое значение результатов n измерений x1,x2,x3….xn по формуле
Стьюдента
где z нормально распред величина с мат ожиданием =0
v распред по зак. хи квадрат не зависит от z и имеющая n степеней свободы
Проверка нормальности распределения при ограниченном числе измерений
График нормального распределения
P=0.68 : < <
P=0.95 : < <
P=0.997 : < < промах (грубая погрешность)
Доверительный интервал откладывается в обе стороны от среднего значения ряда измерений и охватывает истинное значение X с заданной доверительной вероятностью р
Таким образом, с доверительной вероятностью p истинное значение измеряемой величины лежит в пределах доверительного интервала , но его нельзя точно указать.
Все рассмотренные выражения справедливы для большого числа измерений, когда имеет место нормальный закон распределения погрешностей. При малом числе измерений для оценки доверительного интервала используется распределение Стьюдента, в котором значения t зависят не только от доверительной вероятности, но и от числа произведённых измерений
Снижение числа измерений приводит к расширению доверительного интервала при той же самой доверительной вероятности.
Проверка однородности нескольких групп измерений физической величины.
Проверка однородности дисперсии
С редняя дисперсия
Проверка однородности (распределение Фишера)
Оценка погрешностей при прямых технических измерениях
Однократные измерения, выполненные техническими средствами измерения
Преобладает систематическая погрешность
где x показания СИ
Если имеем x то Xд=x+-
. Оценка погрешностей при косвенных лабораторных измерениях.
Лабораторные измерения – многократные измерения
z=f(x,y,…)
mx; σx; my; σy
z=f(mx, my)
Оценка погрешностей при косвенных технических измерениях.
Технические измерения – однократные измерения. Преобладает систематическая погрешность.

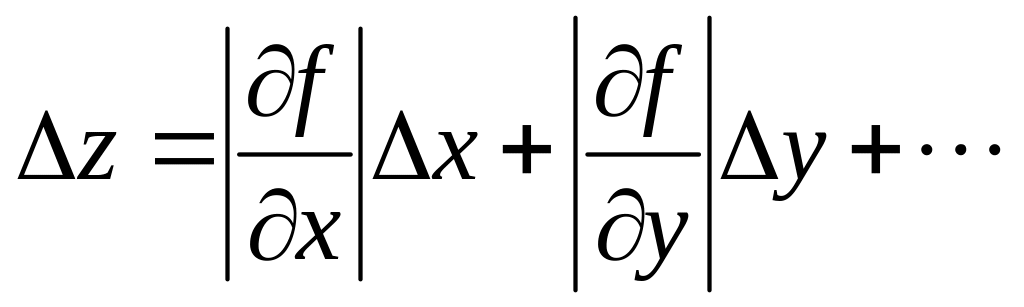

z=f(x,y,…) Δxпр Δyпр
-оценка сверху
Частный случай:
z=axαyβ
Δz=aαxα-1yβΔx+axαβyβ-1Δy
z=x-y
x=y

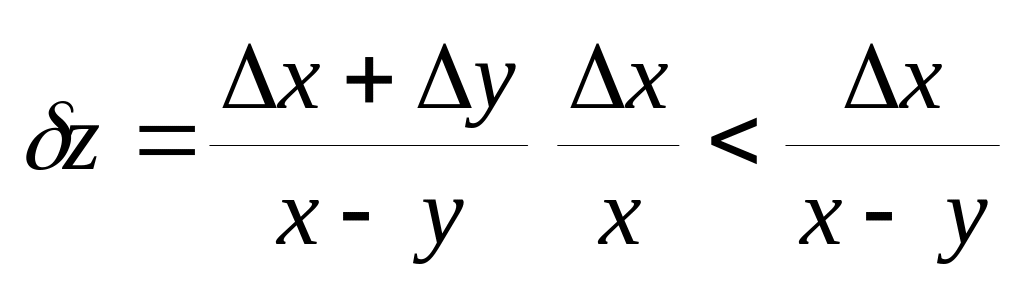

x-y→0 δz→∞
Расчет погрешности измерительного комплекта и канала.
Известны:
– математическое ожидание
– вариация
- шаг квантования
