8.5.Тягонапоромеры
Мембранные упругие чувствительные элементы, чаще в виде мембранных коробок, используются в приборах для измерения напора и разрежения. Схема профильного напоромера типа НМП и его внешний вид представлены на рис. 10.9. Измеряемое давление через штуцер 1 на задней стенке прибора подается во внутреннюю полость мембранной коробки 2. С помощью системы рычагов и тяг 3, изображенных на схеме упрощенно, перемещение центра мембранной коробки преобразуется в пропорциональный угол поворота оси 4, на которую насажена показывающая стрелка 5, перемещающаяся вдоль профильной шкалы 6. Для настройки начального положения показывающей стрелки используется корректор 7, находящийся на лицевой панели. Эти приборы выпускаются так же, как тягомеры и тягонапоромеры. Диапазон измерения приборов достигает 25 кПа в соответствии со стандартным рядом при классе точности 1,5; 2,5. С использованием мембранных чувствительных элементов выпускаются реле (сигнализаторы) напора и тяги типа РД, которые работают в диапазоне от -12 до 12 кПа.
8.6.Электрические средства измерения давления
8.7.Тензорезистивные преобразователи давления
М анометры с тензопреобразователями по быстродействию приближаются к пьезоэлектрическим манометрам. Их чувствительные элементы (сенсоры) представляют собой мембраны, на которых размещены проволочные, фольговые или полупроводниковые резисторы, сопротивление которых меняется при деформации мембраны под действием давления. Проволочные тензорезисторы проще в изготовлении, но их коэффициент тензочувствительности, определяемый отношением относительных изменений сопротивления к деформации, на порядок меньше, чем у полупроводниковых. В западной литературе тензопреобразователи давления обычно называют пьезопреобразователями, поскольку на греческом языке piezo означает давлю.
представлена на рис. 10.21, а. Чувствительным элементом манометра является тензопреобразователь 1 с двухслойной мембраной. Измеряемое давление действует на титановую мембрану, к которой сверху припаяна сапфировая мембрана с тензорезисторами. Элементы измерительной схемы и усилитель находятся в блоке 2.
Существуют два типа тензопреобразователей: давления (рис. 10.21, а) и силы (рис. 10.21, б). В тензопреобразователях давления измеряемое давление действует непосредственно на мембрану, поскольку при измерении давления в диапазоне 0,4 МПа и выше на мембране с тензопреобразователями диаметром 6...8 мм развиваются усилия, достаточные для ее деформации. В тензопреобразователях силы 4 нижняя металлическая мембрана имеет рычаг 3, к которому прикладывается сила, развиваемая мембранным блоком под действием давления. В преобразователях с диапазоном изме-

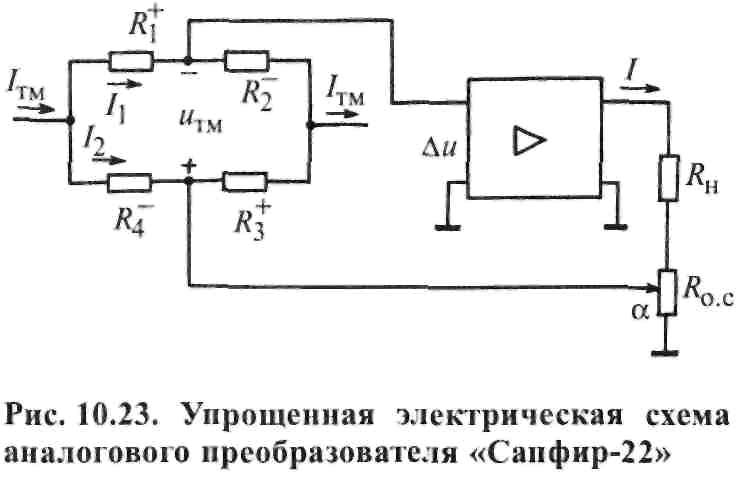

В этих приборах для преобразования силового воздействия давления в электрический сигнал используется сапфировая мембрана с напыленными кремниевыми резисторами. Схема преобразователя «Сапфир-22» типа ДИ, предназначенного для измерения избыточных давлений с верхним пределом измерения 0,4 МПа и выше, рения менее 0,4 МПа (см. рис. 10.21, б) используются в качестве чувствительных элементов блоки из двух мембран 1, 2, жестко соединенных между собой и находящихся под воздействием атмосферного и измеряемого давлений (разрежения), либо разности давлений. Упрощенная электрическая схема аналогового преобразователя «Сапфир-22» представлена на рис. 10.23. Электронный усилитель представляет собой устройство с глубокой отрицательной обратной связью. Тензорезисторы R:—R4 образуют неуравновешенный мост (тензомост), сигнал небаланса которого зависит от измеряемого давления. Если плечи моста симметричны, т.е. R1=R3=R0 (1+кр), R2 = R4 = R0(1- кр), то R1 + R2 = R3 + R4 и I1 = I2 = ITM/2. При бесконечно большом входном сопротивлении усилителя итм = R0(1 + kp)I/2 - R0(l - kp)I/2 = kR0ITMp. Ток питания тензомоста стабилизирован, постоянство коэффициента преобразования обеспечивается введением отрицательной обратной связи, снимаемой с доли а резистора обратной связи R0c. Это сопротивление включено последовательно с сопротивлением нагрузки Rн . При бесконечно большом коэффициенте усиления усилителя ΔU= uтм - IαR0C = 0, откуда I = kITM/(αR0C)p. Изменяя α и R0c, корректируем диапазон измерения прибора и меняем пределы его измерения. При одном типоразмере чувствительного элемента преобразователи за счет изменения сопротивления обратной связи имеют от 4 до 6 диапазонов измерения. Помимо корректора диапазона преобразователи имеют корректор начального значения выходного сигнала. Недостатком преобразователей этого типа особенно низко-предельных является значительный температурный коэффициент, составляющий около 0,1 %/°С. В связи с этим во всех преобразователях производится температурная компенсация, которая исходит из индивидуальных температурных характеристик каждого прибора. Для введения компенсации температурных уходов начального сигнала и диапазона в качестве терморезистора используется сопротивление диагонали питания тензомоста, которое зависит от температуры и не зависит от давления. Эта диагональ является плечом моста температурной компенсации. Пропорциональный температуре усиленный сигнал его небаланса используется как для изменения тока питания тензомоста при коррекции температурных изменений диапазона преобразователя, так и для устранения смещения его статической характеристики, вызванного температурой.
