3.2. Обработка результатов многократных измерений
Основные постулаты метрологии:1. истинное значение определенной величины существует и оно постоянно; 2. истинное значение измеряемой величины отыскать невозможно.
Результат измерения математически связан с измеряемой величиной вероятностной зависимостью.
Действительное значение физической величины - это значение физической величины, найденное экспериментальным путем и настолько приближающееся к истинному значению, что может быть использовано вместо него.
На практике в качестве действительного значения принимается математическое ожидание измеряемой величины.
Многократное измерение одной и той же
величины постоянного размера производится при повышенных требованиях к точности измерений.Такие измерения характерны для профессиональной метрологической деятельности и выполняются в основном сотрудниками государственной и ведомственных метрологических служб, а так же при тонких научных экспериментах.
Представим что мы провели n измерений величины Х и получили результаты Х1, Х2, … Хi, … Хn При многократных измерениях одной и той же величины и наличии случайных погрешностей результаты измерений также являются случайными величинами.

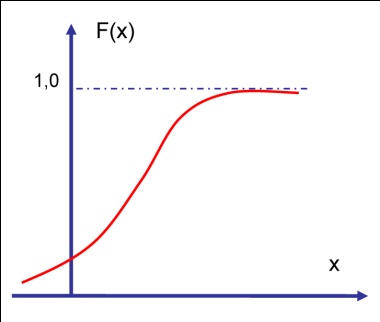

Ф ункция распределения вероятностей F(x) – характеризует вероятность P появления тех или иных значений х. Функция распределения численно равна вероятности того, что случайная точка Xi , в результате i-го измерения займет положение левее точки х. F(x)=P[xi<x]
Д ифференциальная функция распределения вероятностей f(x) – плотность распределения. Ее график называется – кривой распределения. Основным очевидным свойством дифференциальной функции распределения является равенство единице площади под кривой распределения
Математическое ожидание – наиболее вероятное значение измеряемой величины
Дисперсия распределения случайной погрешности - равна дисперсии результатов наблюдения и является характеристикой их рассеивания относительно математического ожидания.Единицы измерения дисперсии не совпадают с единицами измерения измеряемой величины
Среднее квадратическое отклонение результатов наблюдений арифметический корень из дисперсии.
Среднее квадратическое отклонение математического ожидания
Доверительный интервал – это интервал откладываемый относительно математического ожидания измеряемой величины и характеризующий вероятность, с которой истинная величина попадет в этот интервал.
Проверка нормальности распределения(Закон распределения Гаусса)
График нормального распределения
P=0.68 : < <
P=0.95 : < <
P=0.997 : < < промах (грубая погрешность)
Доверительный интервал откладывается в обе стороны от среднего значения ряда измерений и охватывает истинное значение X с заданной доверительной вероятностью р
Таким образом, с доверительной вероятностью p истинное значение измеряемой величины лежит в пределах доверительного интервала , но его нельзя точно указать.
Все рассмотренные выражения справедливы для большого числа измерений, когда имеет место нормальный закон распределения погрешностей. При малом числе измерений для оценки доверительного интервала используется распределение Стьюдента, в котором значения t зависят не только от доверительной вероятности, но и от числа произведённых измерений
Снижение числа измерений приводит к расширению доверительного интервала при той же самой доверительной вероятности.Центральная предельная теорема
Чебышева:Если случайная величина подвержена воздействию бесконечного числа бесконечно малых случайных факторов, то она имеет нормальное распределение.
