2.2 Средства измерения
Средство измерения – техническое устройство с нормированными метрологическими характеристиками.
Метрологические характеристики- характеристики, которые влияют на результаты и точность измерений.
Измерительный прибор- средство измерений, предназначено для выработки сигнала измерительной информации в форме, удобной для непосредственного восприятия наблюдателем.
Типы:- аналоговые(показания - непрерывная функция изменения измеряемой величины) -цифровые(показания представляются в цифровой форме в результате дискретного преобразования)
Типы: -показывающие(значение считывается по шкале или цифровому табло) -регистрирующие (предусмотрена запись показаний на различный носитель(диаграммная бумага, хранение в памяти в цифровом виде))
Измерительный преобразователь – средство измерений, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, преобразования, обработки или хранения, но неудобной для непосредственного восприятия наблюдателем.
В дифференциально-трансформаторном преобразователе изменению положения сердечника соответствует пропорциональное изменение амплитуды сигнала переменного тока на выходе вторичной обмотки преобразователя.
2.3. Общие принципы построения цифровых средств измерения
Измерительный преобразователь – средство измерений, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, преобразования, обработки или хранения, но неудобной для непосредственного восприятия наблюдателем
В дифференциально-трансформаторном преобразователе изменению положения сердечника соответствует пропорциональное изменение амплитуды сигнала переменного тока на выходе вторичной обмотки преобразователя.
Первичный преобразователь - преобразователь, на вход которого воздействует непосредственно измеряемая величина.
Чувствительный элемент – часть первичного измерительного преобразователя, находящегося
под непосредственным воздействием измеряемой величины.
Сенсор - чувствительный элемент с минимальной группой преобразующих элементов.

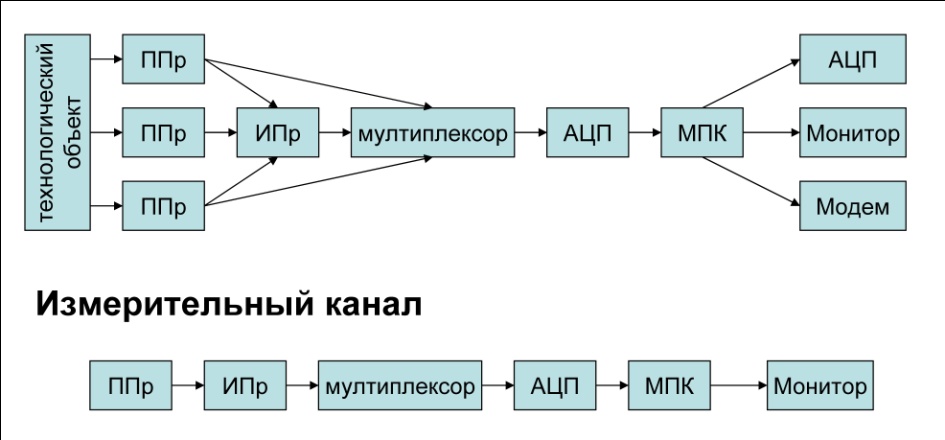

Измерительный комплекс – совокупность технических средств (первичных преобразователей, измерительных преобразователей и вторичных приборов), служащих для проведения измерений физической величины.
Измерительная система – совокупность технических средств (первичных преобразователей, измерительных преобразователей и вторичных приборов), служащих для контроля параметров технологического объекта
Средства измерения: 1)Эталоны (средства хранения и воспроизведения размера единиц физических величин): государственные первичные эталоны; вторичые эталоны;рабочие эталоны;эталоны копииЖ специальные эталоны 2)Образцовые Си(меры и измер. приборы, предназначенные для поверки и градуировки других си)( 1го,2го,3тьего порядка) 3)Рабочие Си(измерительные приборы различной точности, предназначенные для проведения измерений) высокой,средней и низкой точности. 4)установка высшей точности 5)исходные образцовые средства измерения
Поверочная схема - метрологическая цепь передачи размера единицы от эталона к рабочим средствам.
