7.11 Удлиняющие термоэлектродные провода.
Назначение: вынести свободные концы термопары в требуемое место.
Требование: ТЭ провода должны быть термоидентичными удлиняемым электродам, то есть каждый электрод должен удлиняться своим проводом.
Пара проводов может быть использована для удлинения термопары, если в паре между собой они имеют такую же градуировочную характеристику, что и удлиняемая термопара.

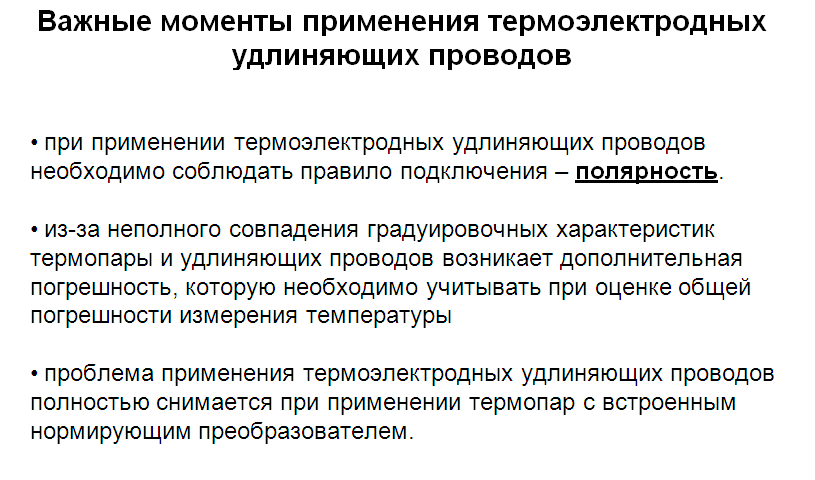

М (медь + константан) может быть использоваться в качестве удлиняющих проводов для ХА термопары, до 100 градусов, дальше градуировочные характеристики расходятся. Из за неполного совпадения градуировочные характеристик термопары и Удлиняющих ее проводов возникает дополнительная погрешность. Необходимость применения удлиняющих проводов отпадает при использовании термопар со встроенным в головку нормирующим преобразователем., в котором вводится поправка на изменение температуры свободных концов термопары и создаётся на выходе унифицированный токовый или цифровой сигнал

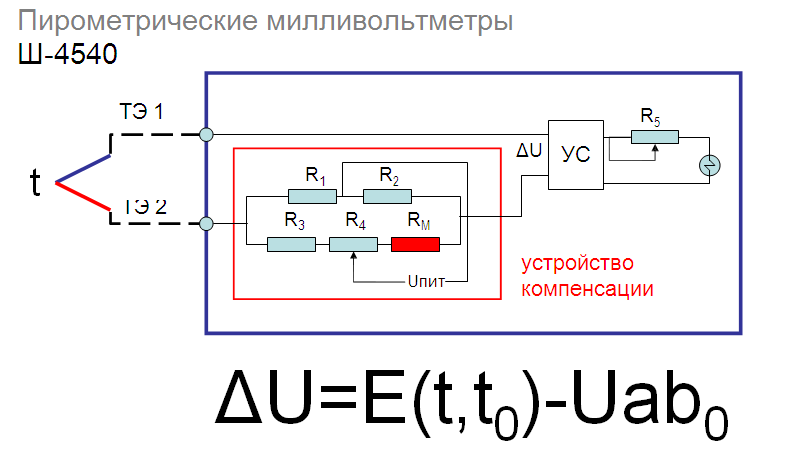

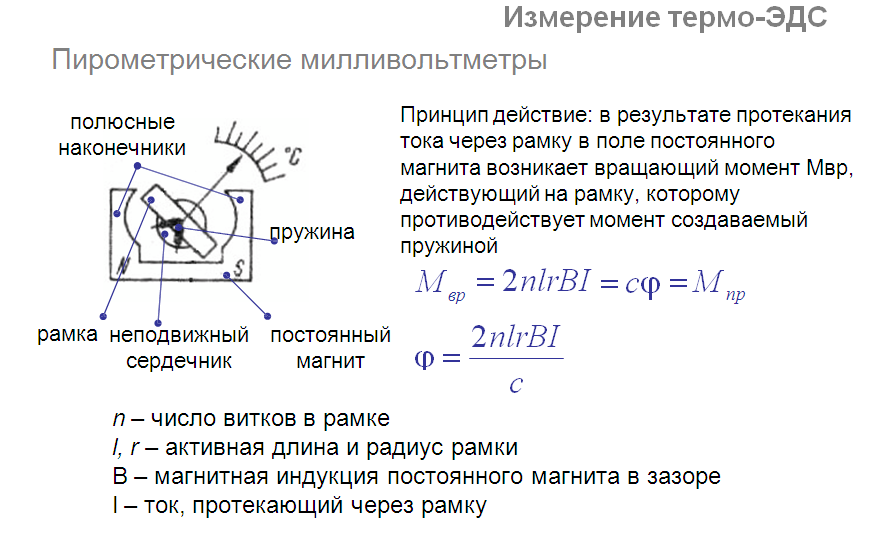

7.12 Методы измерения термо эдс
7.13 Нормирующие преобразователи термоэлектрических преобразователей
Нормирующие преобразователи как для ТЭП, так и для ТС являются устройствами с отрицательными обратными связями. Преобразователи для ТЭП, обеспечивают получение унифицированного токового сигнала, пропорционального измеряемой температуре. От преобразователей для ТС они отличаются только входными измерительными схемами.

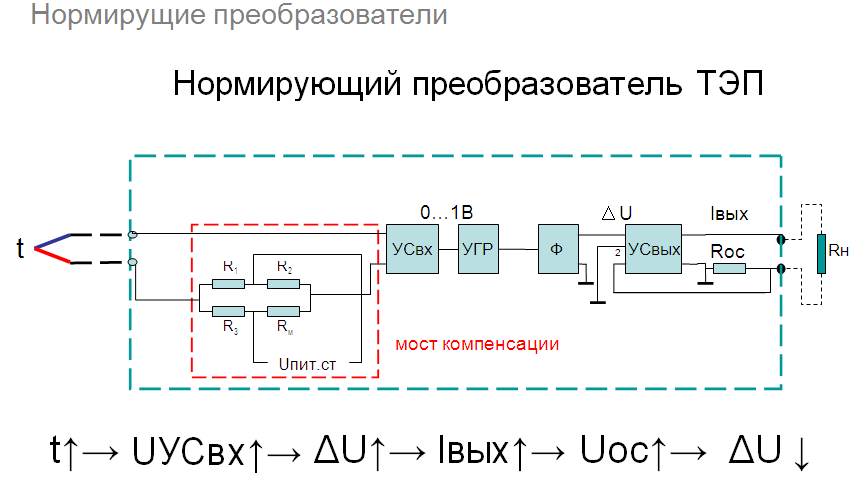

Преобразователь ТЭП подключается к зажимам термоэлектродными удлиняющими проводами TЭ1 и ТЭ2 (по составу они разные). Это сделано для того, чтобы вывести свободные концы ТЭП к входным зажимам НП 1, 2, рядом с которыми внутри НП находится термочувствительный элемент, входящий в схему компенсации изменения термоЭДС при изменении температуры свободных концов t0 ТЭП. В простейшем случае схемой компенсации является мостовая схема МТК. Одно из плеч моста составляет медный резистор RM при трех других неизменных резисторах R1, R2, R3. При изменениях t0 меняется термоЭДС. Эти изменения компенсируются сигналом небаланса моста U2 3, который вызван изменением RM в соответствии с изменением t0. Скорректированная на t0 термоЭДС ТЭП поступает на входной усилитель УСВХ, который и последующие элементы аналогичны элементам преобразователей для ТС. Выходное напряжение усилителя УСВХ изменяется в пределах (0...1) В, независимо от пределов измерения (напряжение равно нулю на нижнем пределе измерения и 1 В — на верхнем).
Следующей ступенью является устройство гальванического разделения входных и выходных цепей НП (это повышает помехозащищенность измерительной линии, в которую включен НП); Ф — фильтр, обеспечивающий подавление помехи переменного напряжения. К выходу последнего подключен выходной усилитель с унифицированным выходным сигналом по току или напряжению (изображена схема для токового выходного сигнала). УСВЫХ представляет собой дифференциальный усилитель с большим коэффициентом усиления, на вход 1 которого поступает напряжение U] с фильтра Ф (пропорциональный измеряемой термоЭДС), а на вход 2 — напряжение с резистора обратной связи Rос, равное (IвыхRос). Усилитель реагирует на разностный сигнал ΔU=U1-IвыхRос и устанавливает такой ток, при котором ΔU=0.
