8.4.Деформационные манометры и дифманометры

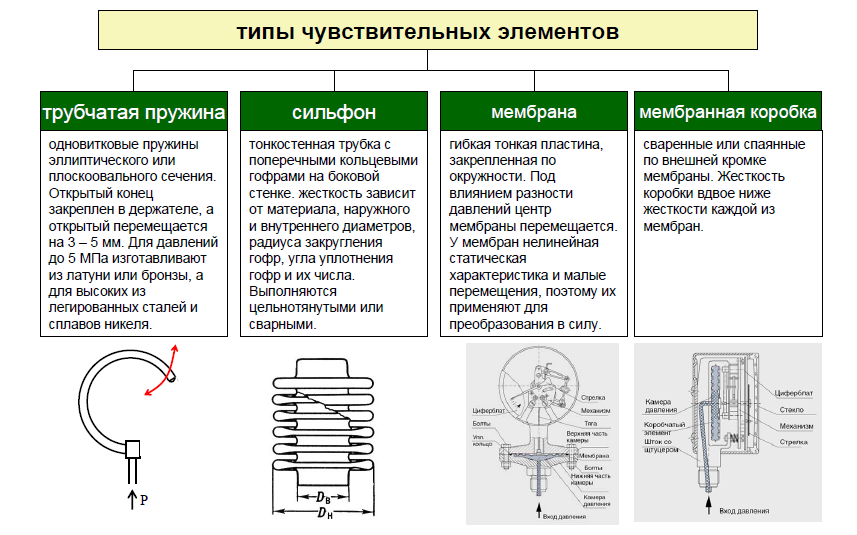

В деформационных манометрах используется зависимость деформации чувствительного элемента или развиваемой им силы от измеряемого давления. Пропорциональная давлению деформация или сила преобразуются в показания или соответствующие изменения выходного сигнала. Большинство деформационных манометров и дифманометров содержат упругие чувствительные элементы(трубчатые пружины, сильфоны, плоские и гофрированные мембраны, мембранные коробки, вялые мембраны с жестким центром), осуществляющие преобразование давления в пропорциональное перемещение рабочей точки.
П ружинные: Большинство показывающих, самопишущих и сигнализирующих манометров с трубчатой пружиной являются устройствами прямого преобразования, в которых давление последовательно преобразуется в перемещение чувствительного элемента и связанного с ним механически показывающего, регистрирующего или контактного устройства.

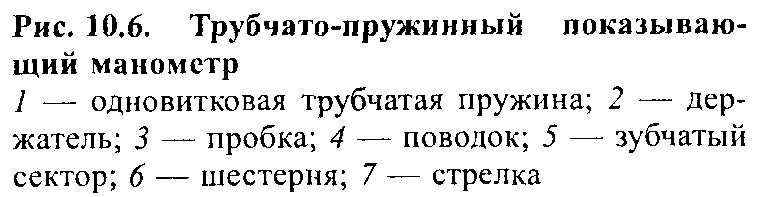

П ри перемещении свободного конца пружины поводок поворачивает зубчатый сектор 5 относительно оси О, вызывая поворот шестерни (трибки) 6 и сидящей на одной оси с ней показывающей стрелки 7. Пружина, не приведенная на рисунке, обеспечивает поджатие зубцов трибки к зубцам сектора, убирая люфт. Статическая характеристика манометра может подстраиваться за счет изменения точки закрепления поводка 4 в прорези сектора 5 и смещения положения стрелки, устраняя мультипликативную и аддитивную погрешности.
Трубчато-пружинные показывающие манометры выпускаются с верхним пределом измерения от 0,1 МПа (1 кгс/см2) до 103 МПа (104кгс/см2) в соответствии со стандартным рядом.
Д ля сигнализации предельных отклонений давления в цепях защиты и позиционного регулирования широко применяются электроконтактные манометры.
Сильфонные чувствительные элементы используются в механических показывающих и самопишущих дифманометрах типа ДСП и ДСС. Схема их чувствительного элемента, представляющего сильфонный блок, дана на рис. 10.8, а, на рис. 10.8, б приведен внешний вид дифманометра с вентильным блоком. Под действием разности давлений рабочий сильфон 1, расположенный в плюсовой камере дифманометра, сжимается и кремнийорганическая жидкость 2, заполняющая внутреннюю полость сильфона 1, частично вытесняется во внутреннюю полость сильфона 3, находящегося в минусовой камере дифманометра. При этом перемещается шток 4, жестко соединенный с дном сильфона 3. Работающие на растяжение пружины 5 одним концом прикреплены к неподвижному стакану 6, а другим — к концу штока 4. Со штоком 4 соединен конец рычага 7, который с помощью торсиона 8, отделяющего внутреннюю полость дифманометра от атмосферы, поворачивает ось 9, связанную с записываю щим или показывающим устройством. Резиновые кольца 10 служат для ограничения хода штока 4 при односторонних перегрузках.
Первые три гофра 11 представляют собой термокомпенсатор, воспринимающий изменение внутреннего объема жидкости 2 при изменении температуры прибора. Дифманометры снабжаются вентильным блоком, включающим запорные вентили 12 и уравнительный 13. Подключение к объекту измерения дифманометра с открытым уравнительным вентилем позволяет исключить воздействие одностороннего рабочего давления на чувствительный элемент. При закрытых вентилях 12 и открытом 13 указатель дифманометра должен находиться на начальной отметке, что используется при проверке его работоспособности и настройке.
