9.6.Буйковые уровнемеры
Б
уйковыми
называются уровнемеры, основанные на
законе Архимеда: зависимости выталкивающей
силы, действующей на буек, от уровня
жидкости. Чувствительным элементом
таких уровнемеров является массивное
тело(например, цилиндр)-буек, подвешенное
вертикально внутри сосуда и частично
погруженное в контролируемую жидкость.
Буек закреплен на упругой подвеске с
жесткостью с, действующей на буек с
определенным усилием. При увеличении
уровня жидкости, увеличивается
выталкивающая сила, подъем буйка на х,
причем при его подъеме увеличивается
осадка, т.е. х<h.
При этом изменяется усилие, с которым
подвеска действует на буек:
xc=(h-x)ρжgF-(h-x)ρг gF
Таким образом, статическая хар-ка буйкового уровнемера линейна, причем чувствительность его может быть изменена за счет увеличения F или уменьшения жесткости подвески с.
Схема уровне мера с электросиловым преобразователем. Буек 1 подвешен на конец рычага 2, на другом конце которого расположен груз 3, уравновешивающий вес буйка 1 при нулевом уровне(возможен и др метод компенсации веса). Разделительная мембрана 4 служит для герметизации резервуара. При изменении уровня изменяется усилие, с которым буек действует на рычаг. Небаланс сил приводит к смещению рычага и сердечника диф-трансформаторного преобразователя, выполняющего функцию индикатора рассогласования ИР. Его выходной сигнал поступает на усилитель У, выходной токовый сигнал которого Iвых поступает на выход прибора и в устройство обратной связи УСО.
9.7.Емкостные уровнемеры
Емкостные уровнемеры. Емкостными называют уровнемеры, основанные на зависимости электрической емкости конденсаторного преобразователя, образованного одним или несколькими стержнями, цилиндрами или пластинами, частично введенными в жидкость, от ее уровня.
Конструкция конденсаторных преобразователей различна для электропроводных и неэлектропроводных жидкостей.

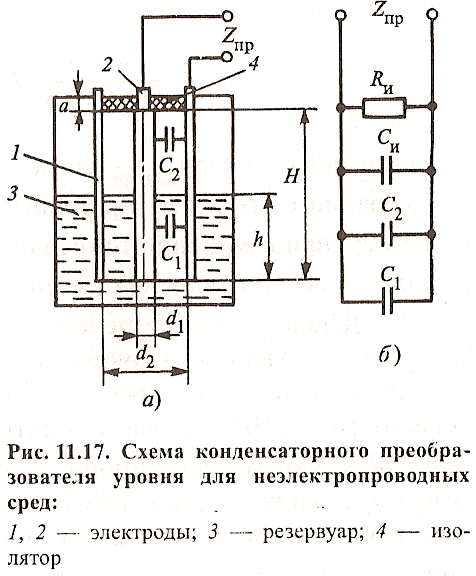

Конденсаторный
преобразователь для неэлектропроводных
жидкостей, состоящий из двух коаксиально
расположенных электродов 1 и 2, помещенных
в резервуар 3, в котором производится
измерение уровня, изображен на рис.
11.17, а.
взаимное расположение электродов
зафиксировано проходным изолятором 4.
Электроды образуют цилиндрический
конденсатор, часть межэлектродного
пространства которого высотой Н
заполнена контролируемой жидкостью,
оставшаяся часть высотой (H-h)-
ее парами.
ε0-диэлектрическая
проницаемость вакуума; ε-относительная
диэлектрическая проницаемость вещ-ва,
заполняющего межэлектродное пространство;
Н-высота
электродов;
-диаметры
внутреннего и наружно электродов.
запишем
где
и
относительные диэлектрические
проницаемости жидкости и газа над ней.
Суммарное
выходное сопротивление преобразователя
Zпр
,
кроме емкостей
и
,
определяется также емкостью
проходного
изолятора и его активным сопротивлением
Rи.
Следовательно
И
следовательно
Для
уменьшения влияния изменения
на показания уровнемера используют

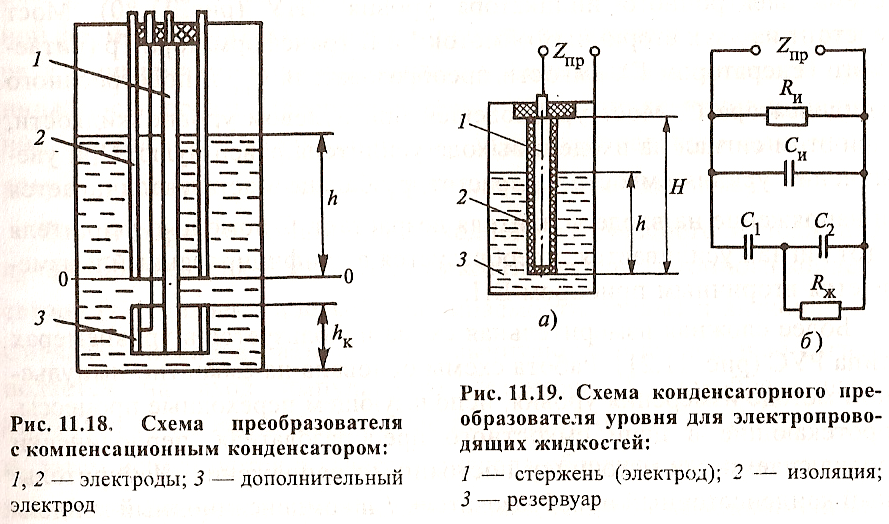

компенсационный конденсатор 11.18.
Для электропроводящих жидкостей 11.19
Плюсы : дешевизна, простота обслуживания, удобство монтажа первичного преобразователя, отсутствие подвижных элементов, возможность использования в широком диапазоне температур и давлений.
Недостатки : непригодность для измерения вязких, пленкообразующих, кристаллизующихся жидкостей и содержащих примеси, выпадающие в осадок
