4.5 Сетевой график

Сетевой график — граф, вершины которого отображают состояния некоторого объекта (например, строительства), а дуги — работы, ведущиеся на этом объекте. Каждой дуге сопоставляется время, за которое осуществляется работа и/или число рабочих, которые осуществляют работу. Часто сетевой график строится так, что расположение вершин по горизонтали соответствует времени достижения состояния, соответствующего заданной вершине. Популярная составляющая методологии PERT.

Основными понятиями являются — работа, события, пути.

Виды работ

Действительная работа в прямом смысле слова (например — подготовка трассы соревнований), требующая затрат труда, материальных ресурсов и времени;

Ожидание — работа не требующая затрат труда и материальных ресурсов, но занимающая некоторое время;

Фиктивная работа (Зависимость) — связь между двумя или более событиями, не требующая затрат труда, материальных ресурсов и времени, но указывающая, что возможность начала одной операции непосредственно зависит от выполнения другой. Продолжительность такой работы = 0.

Всякая работа в сети соединяет два события: предшествующее (являющееся для нее начальным) и следующее за ней (конечное).

Виды событий

Исходное событие — начало выполнения комплекса работ;

Завершающее событие — конечное событие, означающее достижение конечной цели комплекса работ;

Промежуточное событие, как результат одной или нескольких работ, представляющих возможность начать одну или несколько непосредственно следующих работ. Продолжительность промежуточного события во времени всегда = 0.

Событие определяет состояние, а не процесс.

Пути

Любая последовательность работ в сетевом графике, в котором конечное событие каждой работы этой последовательности совпадает с начальным событием следующей за ней работой, называется путем. Пути в сетевом графике могут быть трех видов:

Полный путь — начало которого совпадает с исходным событием сети, а конец — с завершающим, называется полным путем;

Путь, предшествующий событию — путь от исходного события сети до данного события;

Путь, следующий за событием — путь, соединяющий событие с завершающим событием;

Путь между событиями i и j — путь, соединяющий какие-либо два события i и j, из которых ни одно не является исходным или завершающим событием сетевого графика;

Критический путь — путь, имеющий наибольшую продолжительность от исходного события до завершающего.

Правила составления сетевых графиков

Каждая работа должна быть заключена между двумя событиями. В сети не может быть работ, имеющих одинаковые коды.

В сети не должно быть событий, из которых не выходит ни одной работы, если только это событие не является для данного графика завершающим. Соответственно, в сети не должно быть события, в которое не входит ни одной работы, если только это событие не является исходным.

В сетевом графике не должно быть замкнутых контуров.

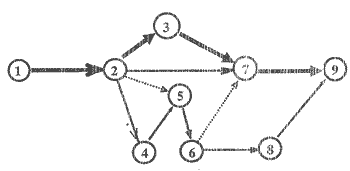

Наиболее распространенный тип сетевого графика работ представляет систему кружков и соединяющих их направленных отрезков (стрелок), где стрелки отображают сами работы, а кружки на их концах ("события") - начало или окончание этих работ.

Рис. 4. 3

Рисунок показывает упрощенно лишь одну из возможных конфигураций сетевого графика, без данных, характеризующих сами планируемые работы. Фактически на сетевом графике приводится множество сведений о производимых работах. Над каждой стрелкой пишется наименование работы, под стрелкой - продолжительность, этой работы (обычно в днях).

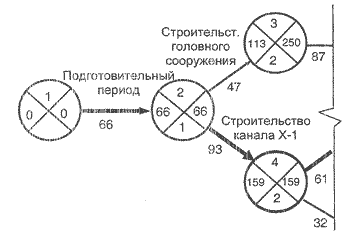

В самих кружках (разделенных на секторы) также содержится информация, смысл которой будет пояснен в дальнейшем. Фрагмент возможного сетевого графика с такими данными представлен на рисунке ниже.

В графике могут использоваться пунктирные стрелки - это так называемые "зависимости" (фиктивные работы), не требующие ни времени, ни ресурсов.

Они указывают на то, что "событие", на которое направлена пунктирная стрелка, может происходить только после свершения события, из которого исходит эта стрелка.

В сетевом графике не должно быть тупиковых участков, каждое событие должно соединяться сплошной или пунктирной стрелкой (или стрелками) с каким-либо предшествующим (одним или несколькими) я последующим (одним или несколькими) событиями.

Рис. 4.4

Нумерация событий производится примерно в той последовательности, в какой они будут происходить. Начальное событие располагается обычно с левой стороны графика, конечное — с правой.

Последовательность стрелок, в которой начало каждой последующей стрелки совпадает с концом предыдущей, называется путем. Путь обозначается в виде последовательности номеров событий.

В сетевом графике между начальным и конечным событиями может быть несколько путей. Путь, имеющий наибольшую продолжительность, называется критическим. Критический путь определяет общую продолжительность работ. Все остальные пути имеют меньшую продолжительность, и поэтому в них выполняемое работы имеют резервы времени.

Критический путь обозначается на сетевом графике утолщенными или двойными линиями (стрелками).

Особое значение при составлении сетевого графика имеют два понятия:

Раннее начало работы - срок, раньше которого нельзя начать данную работу, не нарушив принятой технологической последовательности. Он определяется наиболее долгим путем от исходного события до начала данной работы

Позднее окончание работы - самый поздний срок окончания работы, при котором не увеличивается общая продолжительность работ. Он определяется самым коротким путем от данного события до завершения всех работ.

При оценке резервов времени удобно использовать еще два вспомогательных понятия:

Раннее окончание - срок, раньше которого нельзя закончить данную работу. Он равен раннему началу плюс продолжительность данной работы

Позднее начало - срок, позже которого нельзя начинать данную работу, не увеличив общую продолжительность строительства. Он равен позднему окончанию минус продолжительность данной работы.

Если событие является окончанием лишь одной работы (т.е. в него направлена только одна стрелка), то раннее окончание этой работы совпадает с ранним началом последующей.
