1.4. Расчёт посадок шлицевого соединения.
Для заданного шлицевого соединения расшифровать его обозначение, построить схемы расположения полей допусков для установленных посадок сопрягаемых деталей по различным их элементам, рассчитать предельные размеры сопрягаемых деталей, а также табличные зазоры (натяги). Определить необходимый и достаточный набор требований к точности геометрических параметров элементов шлицевых деталей и обозначить их на эскизах соответствующих деталей.
Шлицевое соединение d–6×26H6/g6×32Н12/a11×6F8/d8 соединение прямобочное шлицевое с центрированием по внутреннему диаметру D=26 с числом зубьев z = 6, наружным диаметром D = 32 мм, шириной зуба b =6 мм, с посадкой по диаметру центрирования H6/g8 и по размеру b – F8/d8.
Рисунок – 4.1 Шлицевое соединение.
Поля допусков выбираем по ГОСТ 25346 или ГОСТ 1139.
Расчёт предельных размеров и зазоров посадки шлицевого соединения по внутреннему диаметру: Ø26Н6/g6:
Отверстие Ø26Н6:
ES=13мкм;
EI=0 мкм.
Наибольший предельный размер отверстия:
Dmax = D0 + ES = 26 + 0,013 = 26,013 мм;
Наименьший предельный размер отверстия:
Dmin = D0 + EI = 26 + 0,000 = 26,000 мм;
Расчет наиболее вероятного диаметра(среднего диаметра) отверстия:
Dm=(Dmax+Dmin)/2=(26,013+26,000)/2=26,0065 мм.
Вал Ø26g11:
IT=13 мкм;
es=-7 мкм;
ei=-20 мкм.
Наибольший предельный размер вала:
dmax = d0 + es = 26 + (-0,007) = 25,993 мм;
Наименьший предельный размер вала:
dmin = d0 + ei = 26 + (-0,02) = 25,980 мм;
Расчет наиболее вероятного диаметра(среднего диаметра) вала:
dm=(dmax+dmin)/2=(25,930+25,570)/2=25,995 мм.
Наибольший предельный зазор:
Smax = Dmax – dmin = 26,013 – 25,980 = 0,033 мм;
Наименьший предельный зазор:
Smin = Dmin - dmax= 26.000 – 25.993 = 0,007 мм.
Расчет наиболее вероятного зазора:
Sm=(Smax+Smin)/2=(0,033+0.007)/2=0.02мм
Рисунок 4.2 – Схемы расположения полей допусков элементов шлицевого соединения по внутреннему диаметру.
Расчёт предельных размеров и зазоров по ширине шлиц 6F8/d8:
Отверстие 6F8:
IT=18 мкм;
EI=+10 мкм;
ES=EI+IT=18+10=28 мкм.
Наибольшая ширина шлица в системе отверстия:
Bmax = B0 + ES = 6 + 0,028 = 6,028мм;
Наименьшая ширина шлица в системе отверстия:
Bmin = B0 + EI = 6 + 0,010 = 6,010 мм;
Вал 6d8:
es=-30 мкм;
ei=es-IT=-30-18=-48 мкм.
Наибольшая ширина шлица в системе вала:
bmax = b0 + es = 6 +(- 0,030) = 5,970 мм;
Наименьшая ширина шлица в системе вала:
bmin = b0 + ei = 6+(– 0,048) = 5,952 мм;
Наибольший предельный зазор:
Smax = Bmax – bmin = 6,028 – 5,952 = 0,076 мм;
Наименьший предельный зазор:
Smin = Bmin – bmax = 6,010 – 5,970 = 0,040 мм.
Расчет наиболее вероятного зазора:
Sm=(Smax+Smin)/2=(0,076+0,040)/2=0,058 мм.
Допуск посадки:
Ts=ITD+ITd=0,018+0,018=0,036 мм.

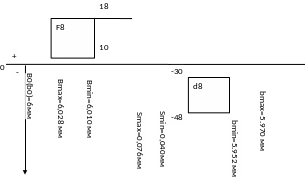

Рисунок – 4.3 Схемы расположения полей допусков элементов шлицевого соединения по по ширине шлиц.
Расчёт предельных размеров и зазоров (натягов) по наружному диаметру Ø 32Н12/a11:
Отверстие Ø 32Н12:
IT=250 мкм;
ES=250 мкм;
EI=0 мкм;
Наибольший предельный размер отверстия:
Dmax = D0 + ES = 32 + 0,250 = 32,250 мм;
Наименьший предельный размер отверстия:
Dmin = D0 + EI = 32 + 0,000 = 32,000 мм;
Вал Ø 32a11:
IT=160
es=-310мкм
ei=-470мкм
Наибольший предельный размер вала:
dmax = d0 + es = 32 +( -0.310) =31,690 мм;
Наименьший предельный размер вала:
dmin = d0 + ei = 32 + (-0,470) = 31,530 мм;
Наибольший предельный зазор:
Smax = Dmax – dmin = 32,250 – 31,530 = 0,720 мм;
Наименьший предельный зазор:
Smin = Dmin – dmax = 32,000 – 31,690 = 0,310 мм;
Расчет наиболее вероятного зазора:
Sm=(Smax+Smin)/2=(0,720+0,310)/2=0,515 мм.
Допуск посадки.
Ts=ITD+ITd=0,250+0,160=0,410 мм.
Рисунок – 4.4 Схемы расположения полей допусков элементов шлицевого соединения по наружнему диаметру.
