1.2.Выбор и расчёт посадок подшипников качения
Исходя из заданных характеристик и условий работы подшипникового узла, дать полную расшифровку обозначения подшипника качения, выбрать его посадки на вал и в корпус. Для выбранных посадок построить схемы расположения полей допусков, рассчитать предельные размеры сопрягаемых деталей, а также табличные зазоры (натяги). Произвести проверку наличия радиального зазора в подшипнике качения после установки его на вал и в корпус.
Определить необходимый и достаточный набор требований к точности геометрических параметров элементов деталей, сопрягаемых с подшипниками качения и обозначить их на эскизах соответствующих деталей.
В соответствии с заданием задан Подшипник 407 ГОСТ 8338-81; Виды нагружения колец: d-циркуляционное; D-месное. Режим работы: нормальный
номинальный диаметр отверстия внутреннего кольца подшипника d = 35 мм;
-номинальный диаметр наружной цилиндрической поверхности наружного кольца D = 100 мм;
-номинальная ширина подшипника B = 25 мм;
- класс точности - 0
1.2.1 Выбираем посадки внутреннего кольца подшипника на вал и наружного кольца в корпус.
Вращающим элементом в узле является вал, поэтому внутреннее кольцо подшипника нагружено циркуляционно, и во избежание проскальзывания кольца относительно вала необходимо выбрать посадку с натягом.
Наружное кольцо подшипника установлено в корпус неподвижно, испытывает местное нагружение, и поэтому необходимо выбрать посадку с зазором.
По ГОСТ 3325-85 табл.1,2:
Предлагаемые посадки внутреннего кольца на вал: , , , .
Выбираем посадку Ø35L0/k6.
Предлагаемые посадки наружного кольца в корпус: , , , .
Выбираем посадку Ø100 H7/l0.
1.2.2 Предельные отклонения средних диаметров колец подшипника качения определяем по ГОСТ 520, предельные отклонения вала Ø35k6 и отверстия корпуса Ø100Н7 – по ГОСТ 25347-82
d:
Верхнее отклонение ES = 0,
Нижнее отклонение EI = -12 мкм;
Наибольший предельный диаметр отверстия L0max = L0 + ES = 35+0 = =35,000 мм,
Наименьший предельный диаметр отверстия L0min = L0 + EI = 35+(-0,012)= = 34,988 мм.
D:
Верхнее отклонение es = 0,
Нижнее отклонение ei = -15 мкм;
Наибольший предельный диаметр вала l0max = l0 + es = 100+0 = 100,000 мм,
Наименьший предельный диаметр вала l0min = l0 + ei = 100+(-0,015) = 99.985 мм.
1.2.3. Определяем предельные отклонения и размеры вала Ø35k6:
IT = 16 мкм,
ei = +2 мкм,
es = IT + ei = 16+2 = 18 мкм;
dmax = d + es = 35+0,018= 35,018 мм,
dmin = d + ei = 35+0,002 = 35,002 мм.
1.2.4. Строим схему расположения полей допусков сопряжения Ø35 L0/k6
+18
Nmin = 2 мкм
k6
Nmax = 30мкм
+2
dmax = 35,018мм
+
0
L0
dmin = 35,002мм
L0max = 35,000мм
–
L0min = 34,9880мм
Ø35
-12
Рисунок 2.1 – Схема расположения полей допусков посадки с натягом сопрягаемых деталей
1.2.5. Определяем предельные натяги в посадке:
Nmax = dmax – L0min = 35,018-34,988 = 0,030 мм,
Nmin = dmin – L0max = 35,002-35,000 = 0,002 мм,
Nср. = (Nmax - Nmin)/2 = (0,030+0,002)/2 = 0,016 мм.
1.2.6. Определяем предельные отклонения отверстия Ø100H7:
IT = 35 мкм,
EI = 0.
ES = IT + EI = 35+0 = 35 мкм;
Dmax = D + ES = 100,000+0,030 = =100,035 мм;
Dmin = D + EI = 100,000+0 = 100,000 мм.
1.2.7. Опредедяем предельные зазоры в посадке:
Smax = Dmax – l0min = 100,035-99,985 = 0,050 мм;
Smin = Dmin – l0max = 100,000-100,000 = 0мм;
Sср. = (Smax + Smin)/2 = (0,050+0)/2 = 0,025 мм.

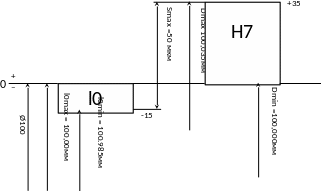

1.2.8. Строим схему расположения полей допусков сопряжения Ø100H7/l0
Рисунок 2.2 – Схема расположения полей допусков посадки с зазором сопрягаемых деталей
1. 2.9. Расчёт на заклинивание:
Для проверки в подшипнике качения радиального зазора рассчитаем увеличение зазора в посадке. Для этого проводят расчёт эффективного натяга для кольца, которое испытывает циркуляционное нагружение:
Nэф. =0,85·Nср. =0,85·0,016=0,0136 мм
Затем определяем диаметральную деформацию беговой дорожки кольца
∆d1 = Nэф.(d/d0) =0,0136 (35/56,25) = 0,008462 мм
Приведенный внутренний диаметр кольца d0=d+(D-d)/4 =40+(100-35)/4=
=56,25 мм
Тогда зазор в подшипнике Grпос после посадки с натягом
Gпос = Gr ср. - ∆d1 = 12.5 – 8.462 = 4,038 мкм
Среднее значение предельного зазора Gr ср. = (Gr min+ Gr max)/2 = (5+20)/2 =12.5
Минимальное значение предельного зазора Gr min =5мкм
Максимальное значение предельного зазора Gr max =20мкм
Заклинивание не произойдёт, так как Grпос не превышает Gr max
1.10. Требования, проставляемые на чертежах вала под посадочную поверхность подшипника:
Шероховатость поверхности :
- посадочной поверхности вала под кольцо подшипника Ra=1,25 мкм;
- торцовой поверхности корпуса заплечника Ra=2,5 мкм и заплечника вала Ra=2,5 мкм;
- посадочной поверхности корпуса под кольцо подшипника Ra=2,5 мкм
Допуск круглости посадочной поверхности вала под кольцо подшипника – 4,0 мкм;
Допуск профиля продольного сечения посадочной поверхности вала под кольцо подшипника –4,0 мкм;
Допуск торцевого биения заплечиков вала – 25 мкм;
Допуск торцевого биения заплечиков корпуса – 54мкм.
Допуск радиального биения поверхности вала под кольцо подшипника-16мкм.
Допуск круглости посадочной поверхности корпуса под кольцо подшипника 9,0 мкм;
Допуск профиля продольного сечения посадочной поверхности корпуса под кольцо подшипника 9,0 мкм.
Рисунок 2.3 Эскизы посадочных отверстий по ГОСТ 3325-85.
