3.2 Математическое описание объекта управления
Для синтеза системы векторного управления фазные величины трёхфазной машины преобразуют к соответствующим величинам эквивалентной двухфазной машины. В ортогональных неподвижных координатных осях , вместо трёх фазных величин , , получим две проекции вектора на координатные оси
Аналогичное преобразование выполняется для токов и потокосцеплений. Для синтеза системы переменные преобразуются к координатной системе (х, у), вращающейся со скоростью потокосцепления ротора ω0:
;
.
В этих координатах электромагнитные процессы асинхронного двигателя с короткозамкнутым ротором описываются дифференциальными уравнениями
Первые два уравнения записаны для статорной, а вторые два – для роторной цепи. Здесь , – сопротивления фазных обмоток статора и ротора; , – составляющие потокосцепления статора по осям , ; – потокосцепление ротора; – частота вращения напряжения статора; , – угловая скорость ротора; – число пар полюсов.
Из уравнений потокосцеплений выразим составляющие тока ротора и потокосцепления статора:
;
;
;
.
Здесь:
В результате преобразований третье уравнение системы принимает вид:
Для цепи статора получаются уравнения
;
Синхронная частота удовлетворяет выражению:
Скорость вращения координатной системы, используемая для координатных преобразований, . Электромагнитный момент определяется выражением:
Скорость ротора удовлетворяет дифференциальному выражению:
Здесь – момент сил сопротивления, – момент инерции.

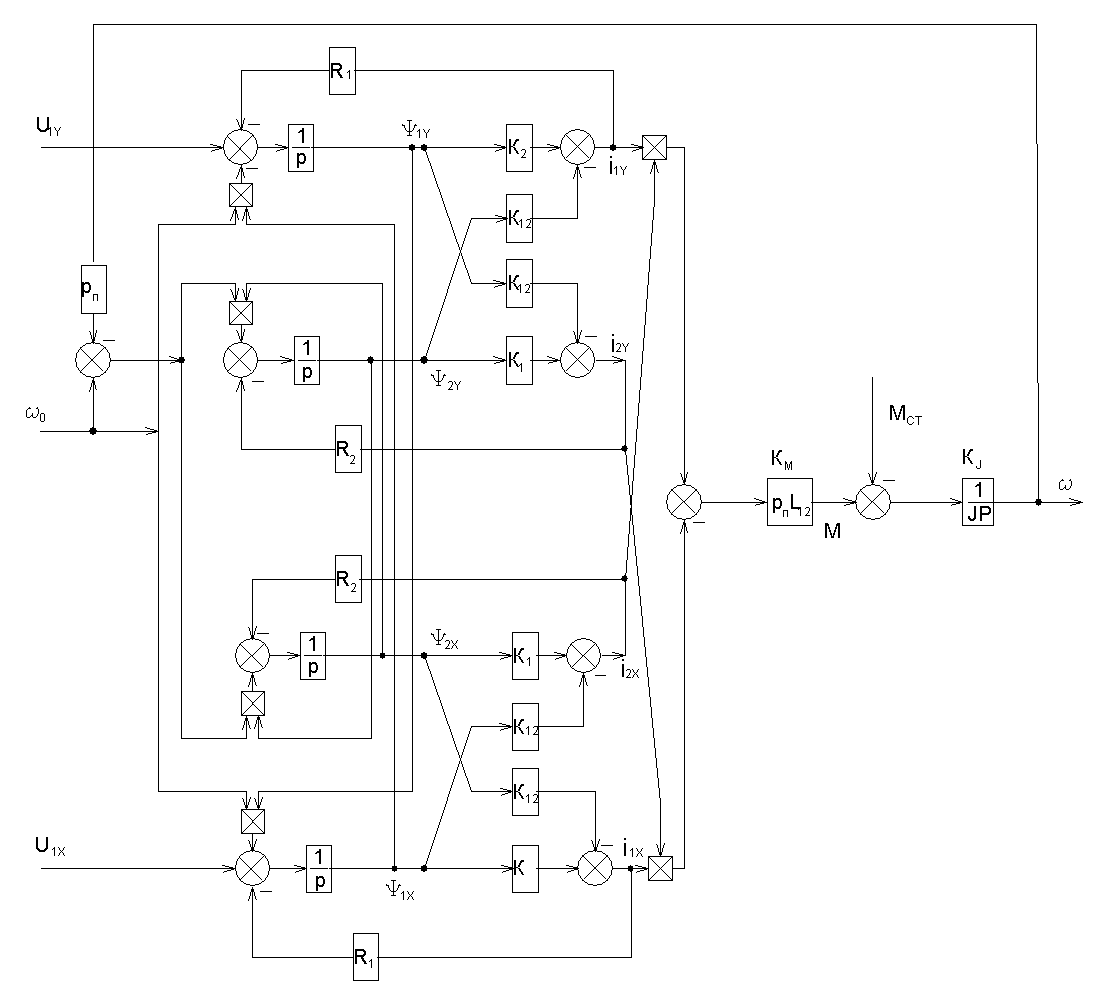

В соответствии с приведенными выше выражениями составим структуру ОУ в осях х, у. Изобразим ее на рисунке 3.2.1.
Рисунок 3.2.1 – Структурная схема АД в осях х-y.
Для синтеза системы переменные преобразуем к координатной системе (x, y), вращающейся со скоростью потокосцепления ротора . Тогда .
Разрешив уравнения равновесия напряжений относительно потокосцеплений, и переходя к операторному описанию, получим:
При подстановке (3.2.1) в полученные выше дифференциальные уравнения получаем следующую систему уравнений:
(3.2.2)
В результате преобразований третье и четвёртое уравнения системы (3.2.2) принимают вид:
(3.2.3)
Для цепи статора подстановкой (3.2.3) в первые два уравнения (3.2.2) получаем:
(3.2.4)
Линеаризованную структуру ОУ представим на рисунке 3.2.2
.
Рисунок 3.2.2 – Структурная схема асинхронного двигателя при векторном управлении
3.3 Определение передаточных функций и звеньев объекта управления.
Произведем расчет параметров структурной схемы объекта управления, которая была составлена в предыдущем пункте.
Предварительно находим величину эквивалентной индуктивности и эквивалентного сопротивления:
(3.3.1)
(3.3.2)
Структурная схема объекта управления содержит два канала: канал , на входе которого действует управление , и канал со входным сигналом . Выходными величинами являются потокосцепления для канала и скорость ротора для канала . На схеме объекта управления приняты обозначения:
(3.3.3)
(3.3.4)
Основой этой структуры объекта является управляемый от преобразователя асинхронный двигатель. Структура содержит в каналах и динамические звенья, учитывающие электромагнитные процессы в цепи статора. Рассчитаем передаточную функцию данных звеньев по формуле (3.3.5):
(3.3.5)
Коэффициент передачи между моментом и током определяется по формуле (3.3.6):
(3.3.6)
Передаточная функция звена, преобразующая ток статора в потокосцепление имеет вид:
(3.3.7)
Передаточная функция интегрирующего звена, определяемая уравнением движения и преобразующая динамический момент в скорость:
(3.3.8)
где и – момент статический и момент инерции системы, приведенной к валу двигателя. Из уравнения (3.3.8) получим:
(3.3.9)
В главной цепи контура регулирования потокосцепления ротора кроме звена , включается звено :
(3.3.10)
Синхронная скорость двигателя может быть определена из уравнения:
(3.3.11)
(3.3.12)
На выходе получается величина ЭДС пропорциональная произведению потокосцепления на скорость. Величина потокосцепления определяется из выражения:
(3.3.13)
(3.3.14)
Помимо главных цепей системы регулирования потокосцепления и скорости на структурной схеме двигателя изображены внутренние связи.
