На основе полученных результатов выбираем конденсаторы силового фильтра по каталогу [4], например к50- 560мкФ 800в, со следующими техническими данными:
Таблица 2.4.1 – Технические параметры фильтрующего конденсатора.
Тип |
К50-17 |
Номинальное напряжение, В: |
800В |
Номинальная емкость, мкФ: |
560 |
Допуск номинальной емкости, % |
±10% |
Диапазон рабочих температур, o С: |
-20...50 |
Производитель: |
ОАО ЭЛЕКОНД |
2.5 Выбор анодного реактора
Анодный реактор применяется для ограничения тока короткого замыкания на уровне, не превышающем ударный ток прибора – для выбранных диодов входного выпрямителя. Расчёт реактора производится по ударному току диода. Индуктивность анодного реактора определяем по формуле:
(2.5.1)
где – коэффициент, учитывающий наличие свободной составляющей в токе короткого замыкания . Принимаем
– количество реакторов ограничивающих ток короткого замыкания ;
– линейное напряжение питающей сети;
– угловая частота питающей сети;
По каталогу [4] выбираем анодный реактор FR-BAL-B-30K со следующими данными:
линейное напряжение сети 380В;
номинальный фазный ток 76А;
индуктивность Lар=0,389 мГн;
2.6. Выбор дросселя.
Для уменьшения пульсаций тока при перезарядках емкости фильтра . Индуктивность дросселя выбираем, задавшись коэффициентом сглаживания S, который принимают в диапазоне от 3 до 12:
Где m – пульсность схемы выпрямления;
S – принимаем равным 9.
Но при этом должно выполняться условие:
,
, условие выполнено.
Выбираем дроссель со следующими параметрами:
Амплитудное значение входного напряжение , номинальное значение напряжения питания Действующее значение потребляемого тока индуктивность
Исходя из этих данных, выбираем дроссель со следующими техническими параметрами:
Напряжение питания: 380В;
Номинальный ток: 50А;
Индуктивность: 10 мГн.
2.7. Выбор тормозного резистора.
,
где J, w —момент инерции электропривода и угловая скорость АД;
—потери мощности в АД и АИН;
Iт—ток в тормозном сопротивлении Rт,
где
Потери мощности в АД
Потеря энергии в АД:
Мощность потерь в ключе:
где Eon, Eoff - энергия при включении и выключении ключа;
Ic - номинальное значение тока стока ключа;
f - тактовая частота или частота коммутации ключа, Гц ;
D - рабочий цикл или максимальная скважность уmax ;
UCEsat- напряжение сток-исток ключа.
Потери мощности в ПЧ: .
Потеря энергии в ПЧ :
Получаем значение сопротивления:
Выбираем тормозной модуль компании Mitsubishi Electronic типа МТ-BU5 c резистором МТ-BR5 сопротивлением 2 Ом.
3. Проектирование системы управления электроприводом
3.1 Сравнение возможных вариантов и выбор структуры суэп
Основные требования на основании которых производится выбор структуры СУЭП:
- Максимальное перемещение Smax=6м;
- допустимая статическая ошибка δ=0,5мм
Под скалярным управлением понимают все невекторные системы управления электроприводом. Они включают простые системы управления асинхронным двигателем при питании от источника напряжения регулируемой частоты, а также более сложные системы частотно-токового управления.
Скаляр переменного напряжения представляется только величиной, полученной с помощью непосредственного измерения, расчета или преобразования мгновенных значений. Следовательно, общей чертой всех скалярных систем управления является модуль регулируемой величины. Эта скалярная величина используется как в разомкнутых, так и в замкнутых системах частотного управления асинхронными двигателями.
Предпосылками для разработки векторных систем управления были недостатки в формировании динамики электропривода переменного тока в скалярных системах частотного управления. Магнитный поток двигателя в переходном процессе не остается постоянным, поэтому в переходном процессе возможны колебания электромагнитного момента и скорости. Векторное управление - это частотное управление, где в качестве управляющих воздействий используются пространственные векторы электромагнитных величин. При использовании векторного управления, возможно, независимо изменять магнитный поток и электромагнитный момент двигателя с помощью составляющих вектора тока статора.
Если учесть что допустимая статическая ошибка довольно велика и малый диапазон регулирования, то можно применить скалярный метод, но для улучшения динамики все же используем векторное управление.
Так как используется АД с короткозамкнутым ротором то наиболее простым в реализации векторного управления будет использование векторов управления: и .

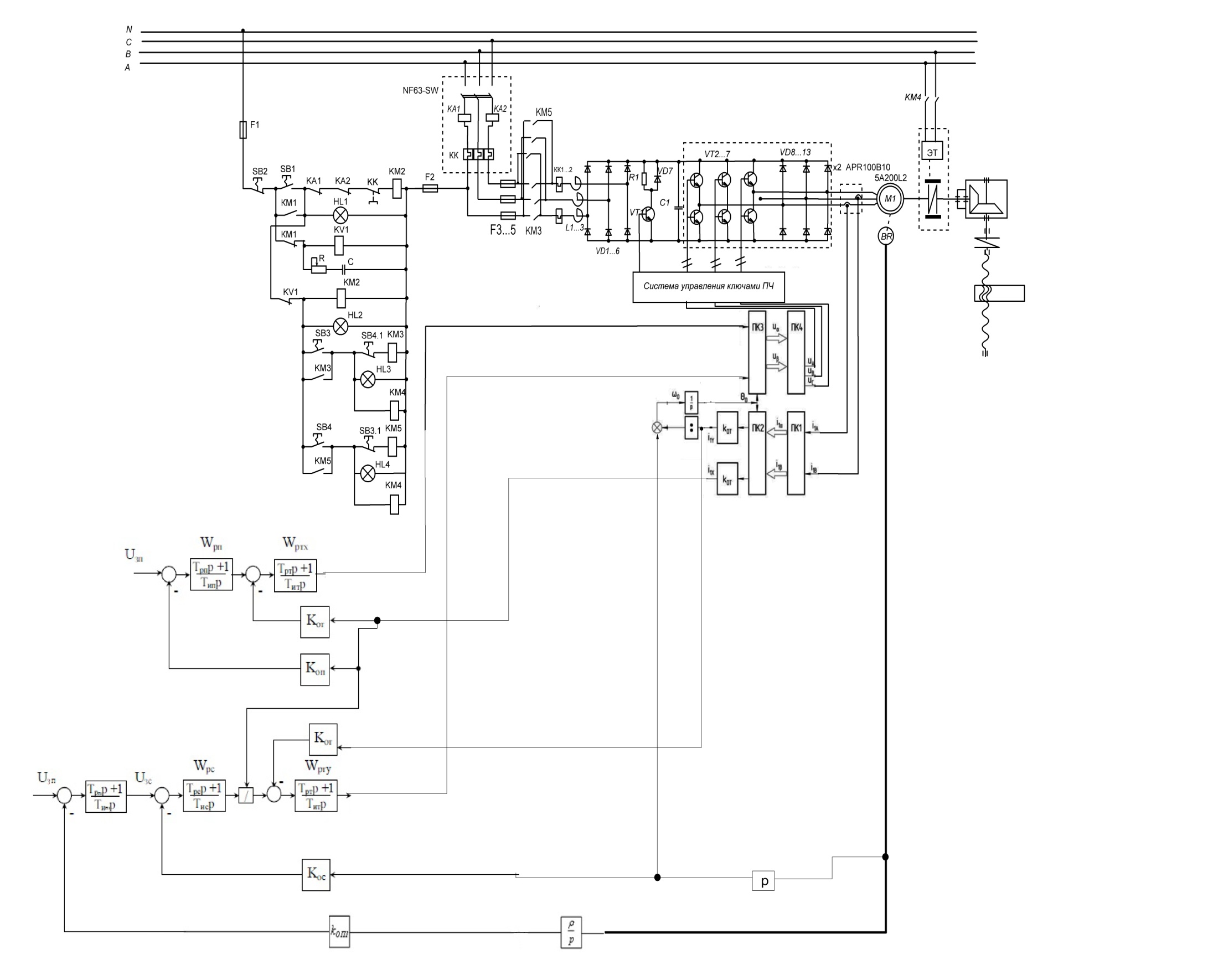

Функциональная схема изображена на рисунке 3.1.1
Рисунок 3.1.1 – Функциональная схема системы векторного управления.
