37. Цикл воздушной хм. Холодильный коэф. И холодопроизводительностть.
Х олодильный коэффициент , - основная характеристика оценки эффективности холодильной машины. Равен отношению теплоты, отведённой в обратном термодинамическом цикле от охлаждаемой системы, к работе, затраченной в этом цикле.
Холодопроизводительность - количество теплоты, отнимаемое от охлаждаемой среды в единицу времени.
38 Цикл парокомпрессионной хм. Холодильный коэфтю., холодопроизводительностть.

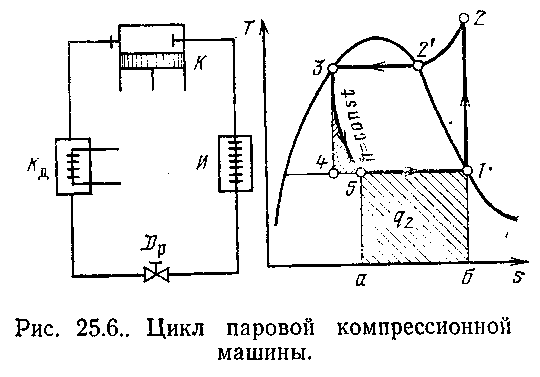

Цикл реальной паровой компрессорной холодильной машины: Расширение пара в ней осуществляется путем его дросселирования в вентиле (линия 35 на рис. 25.6) при h = соnst,. Дополнительные потери, вызванные наличием дросселя, оказываются несущественными (площадь 5345). Перед подачей в компрессор хладон полностью испаряется за счет теплоты q2, отнимаемой от охлаждаемой среды. Процесс сжатия паров хладона происходит в области перегретого пара, благодаря чему компрессор работает в более благоприятных условиях (на сухом, а не на влажном паре).
Х олодильный коэффициент , - основная характеристика оценки эффективности холодильной машины. Равен отношению теплоты, отведённой в обратном термодинамическом цикле от охлаждаемой системы, к работе, затраченной в этом цикле.
Холодопроизводительность - количество теплоты, отнимаемое от охлаждаемой среды в единицу времени.
39 Принципиальная схема воздушной, парокомпрессионной хм.

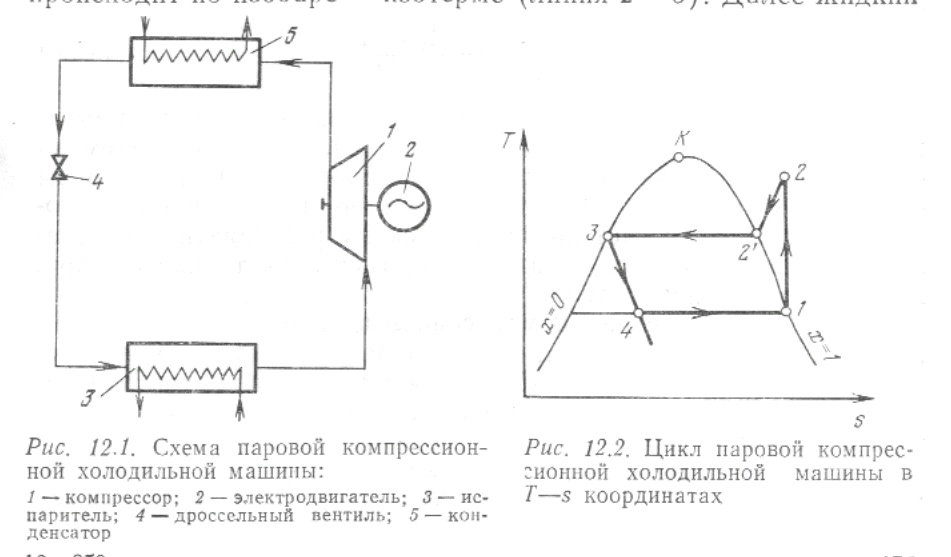

Рассмотрим принципиальную схему одноступенчатой паровой компрессионной машины и цикл данной машины в Т – s-диаграмме.
Компрессор – главная часть в ХМ. Поступающий из испарителя 3 пар хладагента сжимается в компрессоре 1 в теоретическом процессе адиабатно (линия 1 – 2) до давления р1, при котором температур Т1 сжатых паров хладагента становится выше температуры окружающей среды То.ср. В результате в конденсаторе 5 создаются условия для отвода теплоты от сжатых паров хладагента и их конденсации. Процесс конденсации происходит по изобаре – изотерме (линия 2 - 3). Далее жидкий хладагент проходит через дроссельный вентиль 4, где осуществляется процесс дросселирования от давления р1 до давления р2, вследствие чего температура получающегося влажного пара хладагента становится ниже температуры охлаждаемого тела. В процессе дросселирования (линия 3 – 4) энтропия несколько увеличивается, энтальпия хладагента не изменяется, h=idem. В испарителе 3 происходит процесс кипения пара хладагента за счёт отвода теплоты q2 от охлаждаемой среды. Процесс в испарителе (линия 4 – 1) является изобарно – изотермическим, точка 1 расположена на пограничной линии х=1. Из испарителя сухой пар поступает в компрессор, и цикл повторяется. Сжатие пара хладагента (линия 1 – 2) осуществляется в области перегретого пара, что обеспечивает более эффективную работу компрессора по сравнению с процессом сжатия влажного пара.
40 Схема и принцип работы абсорбционной хм.
А бсорбционные холодильные установки работают с затратой теплоты. Рабочим телом в абсорбционной холодильной машине является раствор двух полностью растворимых друг в друге веществ с резко различными температурами кипения. Температура кипения бинарного (двойного) раствора при данном давлении зависит от концентрации раствора. Водоаммиачный раствор, например, при концентрации аммиака = 0 (чистая вода) имеет при атмосферном давлении, равном 100 кПа, температуру кипения 99,64°С, а при = 100% (чистый аммиак) его температура кипения равна —33,4°С. Для промежуточных значений концентраций температуры кипения при давлении 100 кПа лежат в указанном интервале.
Фазовая диаграмма состояния бинарного раствора изображена на рис. 25.7.
Здесь точки 1 и 2 характеризуют температуры кипения чистых компонентов. Кривая 1А2 показывает состав кипящего жидкого раствора, а верхняя кривая 1В2 — состав равновесного с ним насыщенного пара.
Если состояние кипящей жидкости изображается точкой А на кривой 1А2, тогда состояние пара, находящегося с ней в равновесии, характеризуется точкой В на кривой 1В2, т. е. при кипении раствора концентрации 1 образуется пар, имеющий по сравнению с исходным раствором более высокую концентрацию легкокипящего компонента, равную 2. Из раствора выпаривается тот компонент, который при данном давлении имеет меньшую температуру кипения. Процесс выпаривания является эндотермическим, т. е. протекает с затратой теплоты, и, наоборот, процесс поглощения компонента раствором является экзотермическим.

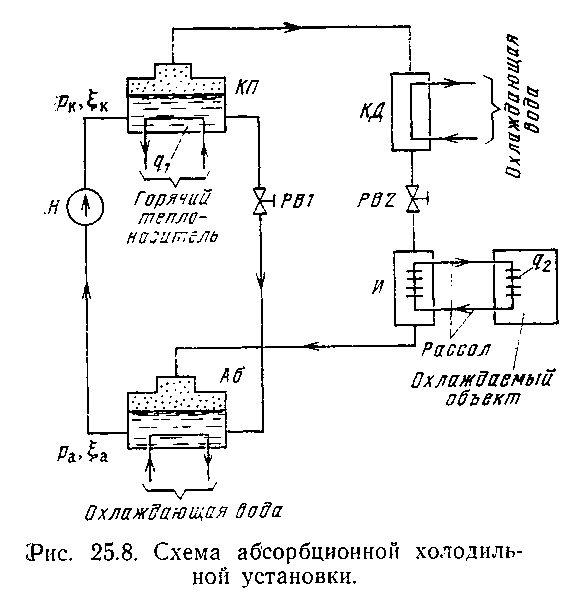

Абсорбционная холодильная установка состоит из следующих элементов (рис. 25.8): испарителя И, конденсатора КД, абсорбера Аб, кипятильника КП, насоса Н и дроссельных вентилей РВ1 и РВ2.
Основные элементы установки — кипятильник с конденсатором и абсорбером — предназначены для непрерывного воспроизводства жидкости высокой концентрации, поступающей затем в испаритель на парообразование, и жидкости низкой концентрации, служащей для абсорбции (поглощения) концентрированного пара.
В кипятильнике при pк = соnst происходит выпаривание из раствора компонента за счет подводимой теплоты q1 . Пар направляется в конденсатор, где, отдавая теплоту -охлаждающей среде (воде), конденсируется также при pк = соnst. При этом образуется жидкость с высокой концентрацией аммиака. В регулирующем вентиле РВ2 давление этого легкокипящего компонента снижается до давления в абсорбере (ра<рk). С этим давлением жидкость поступает в испаритель и, отбирая теплоту q2, переходит в пар. Пар направляется в абсорбер, где поглощается раствором; выделяющаяся при этом теплота отводится охлаждающей водой. Чтобы не было изменения концентрации растворов в кипятильнике к и абсорбере а (а>к) вследствие выпаривания компонента в первом и поглощения его во втором, часть обогащенного легкокипящим компонентом раствора из абсорбера перекачивается насосом в кипятильник, а из последнего часть обедненного раствора через дроссель РВ1 направляется в абсорбер.
Полезным эффектом работы абсорбционной установки является теплота q2, воспринятая в испарителе. Для получения этого эффекта в установке затрачивается теплота q1, подводимая в кипятильнике.
Степень эффективности абсорбционных машин в отличие от других холодильных установок характеризуют тепловым коэффициентом a=q2/q1.
