16. Специфікації процесів або постановки задач системи. Їх структура та вимоги до формування

Процес – це набір станів системи, що відповідає впорядкованій

неперервній або дискретній зміні деякого параметра, що визначає

характеристики чи властивості системи. В більшості випадків таким

параметром є час. Процес зміни станів системи в часі відображає її динаміку. Процеси в системі мають різноманітне значення. Зокрема, процеси створення комп’ютеризованої інформаційної системи вимагають реалізації різних “під процесів”, які забезпечують основну функцію розробника. Отже, процеси описуються як залежності виходів від входів в модулях різного ступеня узагальнення або різного рівня ієрархії. При цьому принципово не важливо, чи сприяє, а чи перешкоджає загалом той чи інший процес реалізації системою своїх функцій.

Процеси відображають функції системи, тобто, “що система і/або як виконує”. Кожен процес має один або декілька входів та виходів. Процес має назву та номер. Основними властивостями процесів є: простота назв та “консервування” даних.При побудові діаграм слід розрізняти фізичні та логічні процеси.Фізичні процеси окрім розкриття дії, тобто “що система виконує”, вказують на засоби , тобто “як, яким чином” вона виконує функції. Наприклад, логічному процесу “перевірка замовлення” може відповідати такий фізичний процес: “введення замовлення оператором”.

Х. Постановка задачі (структурний підхід)

Х.1. Структура задачі системи

Х.2. Постановка задачі. Її назва

Х.2.1. Ціль та призначення задачі

Х.2.2. Вхідна інформація

- перелік

- джерела

- форма представлення

- опис атрибутів (реквізитів)

Х.2.3. Вижідна інформація

- перелік

- для кого призначена

- форми представлення

- опис атрибутів

Х.2.4. Матем. Методи, алгоритми, визначення вихідної інформації

Х.2.5. ФМІТ (для ділових систем)

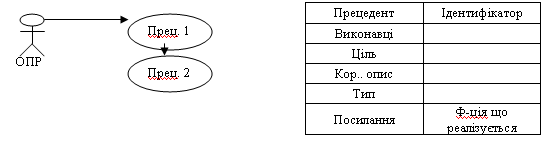

При об-орієнт. підході опис прецедентів :

• на 1-му рівні при описі про процесів ми визначаємо структуру прецедентів і описуємо структуру високого рівня.

• 2 етап на цій основі будується перший варіант діаграми прецедентів

• 3 етап опис прецедентів в розгорнутому вигляді

Прецеденти:

Головні - ядро системи. Є обов’язковими

Другорядні – Бажано реаліз., хоча б в ручному вигляді

Додаткові – необов’язкові, але покращують систему. Ідеальні передбачають опис декларативного типу ( що має бути зроблено)

Специфікація – це ідентифікація елементів-ми та підсистеми, її взаємозв’язок, зв'язок цілей, функцій та ресурсів, опис допустимих станів с-ми. Якщо вхідні посилання, мета, умови задачі, розвязку, погано або частково описуються, то такі с-ми наз погано формалізовані
