2.1.7. Фільтраційний розрахунок флютбету
водоскидної споруди
На основі фільтраційного розрахунку флютбету необхідно так запроектувати підземний контур, щоб він міг протистояти тиску фільтраційного потоку знизу, а довжина його повинні бути достатня для необхідного зменшення фільтраційного тиску і забезпечення фільтраційної міцності основи споруди.
Цей розрахунок є перевірочним в зв’язку з тим, що розміри окремих елементів флютбету (понура і водобою) попередньо було задано (див. розділ 2.1.6).
Згідно попередньо вибраних розмірів необхідно накреслити підземний контур регулятора і, використавши рис. 2.15 нанести грунт основи, на якому розташований регулятор, а також потужність шару цього грунту Тдійсн (від відмітки ↓1 до водоупору). Розрахунок можна проводити методом коефіцієнтів опору Р.Р. Чугаєва [1, с. 41...42].
Розглянемо випадок, коли у верхньому б’єфі – відмітка НПР, а в нижньому вода відсутня (рис. 2.15). Для розрахунків підземний контур споруди спрощується за рахунок виключення окремих деталей і в результаті такої схематизації отримаємо контур, що складається з горизонтальних (lг1 і lг2) і вертикальних (а1, а2, а3) елементів.
Рис. 2.15. Розрахункова схема флютбету
Встановлюється межа активної області фільтрації Такт (активна зона по напору). Значення Такт знаходиться в залежності від співвідношення (де і - відповідно горизонтальна і вертикальна проекції підземного контуру) у відповідності до таблиці 2.10.
Таблиця 2.10
Визначення меж активної області фільтрації
/ |
≥5 |
5...3,4 |
3,4...1,0 |
1,0...0 |
Такт |
0,5 |
2,5 |
0,8 +0,5 |
+0,3 |
Визначається розрахункове положення водотривкого шару по напору виходячи із співвідношення
якщо Такт> Тдійсн, то Трозр= Тдійсн, (2.33)
якщо Такт< Тдійсн, то Трозр= Такт. (2.34)
Визначивши розрахункове положення водотривкого шару Трозр необхідно нанести його на розрахункову схему і для кожного конкретного елементу криволінійними лініями виділити відповідний йому фрагмент основи.
По визначеному розрахунковому положенню водопроникного шару для кожного елементу знаходяться коефіцієнти опору ζі і відповідно втрата напору hі за залежністю
. (2.35)
Формули для визначення коефіцієнтів опору приведені в табл. 2.11 [1, с. 42].

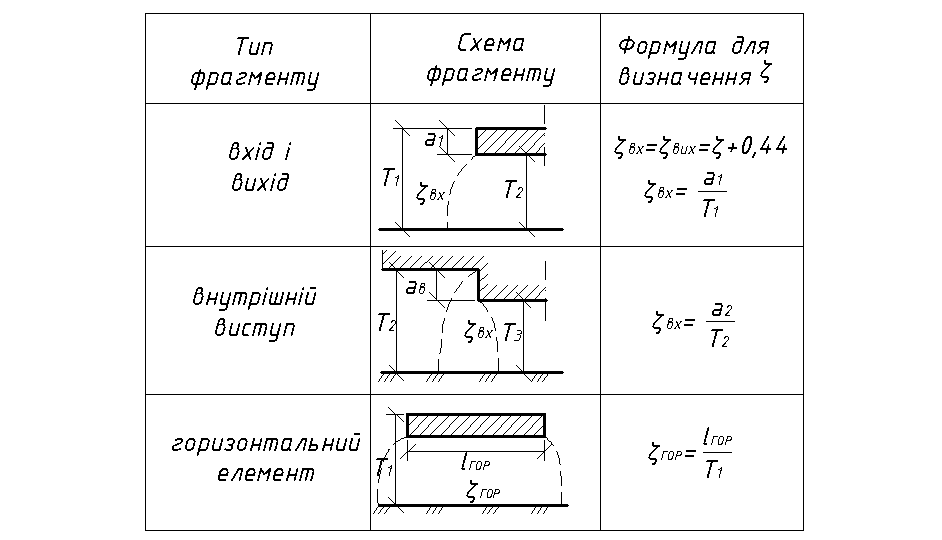

Табл. 2.11
Схеми і формули для визначення коефіцієнтів опору
За результатами розрахунків необхідно одержати епюру фільтраційного напору і перевірити достатність прийнятих значень товщини понура і водобою.
Достатність товщини грунтового понура може бути перевірена за залежністю
0,5≤tп≥ (2.36)
де - втрата напору від початку підземного контуру, - критичний градієнт напору (для понуру з глини складає 4...8) [14,c. 21], - коефіцієнт надійності по призначенню споруди ( =1).
Товщина водобою в розрахунковому перерізі
, (2.37)
де - значення напору в розрахунковому перерізі, - щільність матеріалу водобою.
