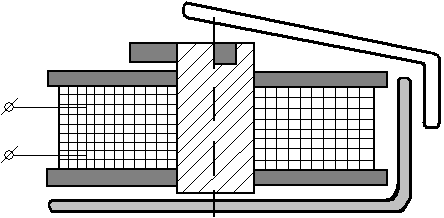

21. Электромагнитные реле переменного тока.

В реле перемен.тока усилие притяг. к якорю сердечник, создаваемое за счёт суммы усилий от двух магнитных потоков, сдвинутых друг относительно друга по фазе. В результате суммирующий поток пульсирует с меньшей амплитудой. Результирующее усилие всегда больше возвратного усилия пружин, следов.якорь не вибрирует. Дополнит.поток обеспеч. с пом. короткозамкнутого витка, охватывающ. часть полюса сердечника.

Часто используется реле пост.тока, работающих от выпрямителя.

Достоинства:

- способность коммутировать нагрузки большой мощности (около 4 кВт);

- устойчивость к импульсным перенапряжениям и помехам;

- полная электрическая изоляция управляющей и силовой цепей;

- малое сопротивление замкнутых контактов;

- малое выделение тепла;

- низкая цена.

Недостатки:

- малая скорость переключения;

- ограниченный ресурс работы;

- радиопомехи при коммутации;

- невысокая чувствительность.

22) Электронные реле с усилителем постоянного тока.

П озволяют увеличить быстродействие и чувствительность.

1) ; ; ; VT-закрыт

2) ; VT-открыт ; ; возрастает по экспоненте

VD служит для защиты транзистора при его закрывании. Достоинства: меньшая мощность управления. Недостаток: невысокое быстродействие. В качестве исполнительного (выходного) элемента может использоваться:

- биполярный транзистор: коммутирет постоянные напряжение и токи.

- теристор, пара теристоров (семистор) - коммутирует и постоянный и переменный токи.

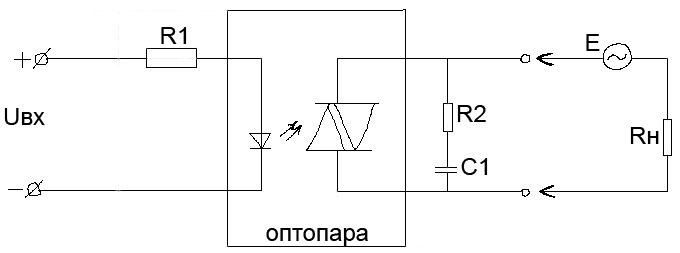

Простейшее п/п реле:

R1 - ограничивает ток светодиода.

R2, C1 - элементы защиты выхода, чтобы не было пробоя семистора.

Достоинства:

-отсутствие искрения контактов

-нет эл. дуги и разрушения

-долговечность

-ниже уровень электромагнитных помех

-высокое быстродействие

-выгодные массо-габаритные показатели

Недостатки:

-дороговизна

-сложный расчёт цепей управления

Вопросы к экзамену по дисциплине «Преобразовательная техника» 2011-12 уч. Год

4. Классификация и функции устройств преобразовательной техники.

5. Источники электропитания. Общая структура и сравнительная характеристика источников вторичного электропитания.

6. DC-AC преобразователи. Мостовые и полумостовые инверторы.

7. DC-AC преобразователи. Инверторы с само- и независимым возбуждением.

8. DC-AC преобразователи. Специальные (транзисторные, трехфазные) инверторы.

9. Классификация и общая структура преобразователей частоты.

10. Методы модуляции инверторов и их сравнительная характеристика.

11. Преобразователи частоты. ШИР- регулирование выходного напряжения.

12. Преобразователи частоты. ШИМ- регулирование выходного напряжения.

13. Преобразователь частоты с непосредственной связью и естественной коммутацией.

14. Преобразователь частоты с непосредственной связью и искусственной коммутацией.

15. Общая структура импульсного источника питания.

16. Однотактный ключевой преобразователь импульсных ИП с обратным включением диода.

17. Однотактный ключевой преобразователь импульсных ИП с прямым включением диода.

18. Двухтактный ключевой преобразователь импульсных источников питания.

19. ШИМ-регулирование выходного напряжения импульсного источника питания.

20. Классификация релейных элементов силовой преобразовательной техники.

21. Общее устройство и основные характеристики реле.

22. Электромагнитные реле постоянного тока. Нейтральные реле, герконы.

23. Электромагнитные реле постоянного тока. Поляризованные реле.

24. Электромагнитные реле переменного тока.

25. Электронные реле с усилителем постоянного тока.

26. Электронные бесконтактные реле.

27. Электронные реле времени.

28. Общее устройство и классификация исполнительных элементов (механизмов).

29. Исполнительные механизмы релейного типа. Электромагнитный клапан.

30. Исполнительные механизмы релейного типа. Электромагнитная муфта.

31. Пневматические и гидравлические исполнительные элементы.

32. Чувствительные элементы, датчики. Общее устройство, классификация, параметры.

33. Механические (реостатные, индуктивные, электромашинные) датчики.

34. Механические (емкостные, тензометрические, пьезоэлектрические) датчики.

35. Датчики температуры (термометры расширения, манометрические).

36. Терморезисторы, термисторы, термопары.

37. Датчики бесконтактного измерения температуры.

38. Датчики давления (жидкостные, механические, емкостные, индукционные).

39. Датчики давления (тензометрические, пьезорезистивные, частотные).

40. Датчики расхода жидкостей и газов (скоростные, перепада давления).

41. Электромагнитные (индукционные) датчики расхода жидкостей.

42. Ультразвуковые датчики расхода жидкостей и газов.

43. Гравитационные датчики смещения.

44. Магнитные (индуктивные) датчики смещения.

45. Оптические (оптоэлектронные) датчики смещения.

46. Датчики ускорения (акселерометры).

47. Датчики уровня (контактные, бесконтактные).

48. Принцип действия и примеры химических датчиков прямого действия.

49. Принцип действия и примеры химических датчиков косвенного действия.

50. Принцип работы приборов ночного видения I поколения.

51. Принцип работы приборов ночного видения II поколения.
