43Датчики ускорения (акселерометры).
Используются для измерения узлов наклона, сил инерции ударных нагрузок.
В состав любого акселерометра входит элемент движение которого отстаёт от движения корпуса.
В интегральном исполнении изготавливаются аксилерометры 3-х типов:
Пьезоплёночные;
Объёмные;
Поверхностные;
Пьезоплёночные
В результате деформации многослойной полимерной пьезоплёнки возникает пьезоэфф. т.е. разность потенциалов. На кристалле также выполняется усилитель сигнала.
Недостатки: плохая повторяемость характеристик, чувствительность к изменению температуры, возможность регистрации только динамических ускорений.
Объёмные
Состоит из 2-х пластин кремния и инерционной массы располагаемой в углублении одной из пластин.
Пьезорезисторы включены в мостовую схему. При перемещении инерционной массы балки с пьезорезистор. деформ. и мост дисбалансируется и на выходе появляется напряжение 50-100мВ.
Основной недостаток: большой размер, сложность в производстве.
Поверхностные

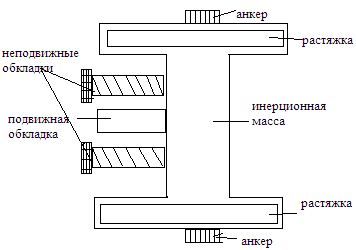

Представляют собой дифф. ёмкостную структуру с воздушным диэлектриком, вырезанную из плоской кремниевой плёнки толщиной 2 микрона, располагаемую на поверхности кристалла.
При смещении инерционной массы изменяется расстояние между подвижной и неподвижными арками и соотв. изменяются ёмкости этих конденсаторов.
Достоинства: малые размеры, встроенная схема обработки, наличие системы самотестирования, часть ячеек включены в эту систему и не участвуют в формировании полезной информации, возможность простой настройки на различные ускорения, способны контролировать наклон.
44Датчики уровня (контактные, бесконтактные).
Д. у. предназначены для определения уровня содержимого в закрытых и открытых резервуарах (жидкости, газы, сыпучие мат-лы).
- Контактные (поплавковые). Предназначены для выдачи электрического сигнала от уровня жидкости или от уровня раздела 2ух несмешивающихся жидкостей.
Буйковые.
Применяются в открытых сосудах. Буёк погружен в жидкость и неподвижен. На него действует выталкивающая сила.
Гидроскопические.
Давление пропорционально глубине.
P1=P0+ρgh1
P2=P0+ρgh2
Ёмкостные.
Основаны на различии диэлектрич. проницаемости воздуха и жидкости.
- Бесконтактные.
Акустические.
Отражение ультразвуковой волны от границы жидкость-воздух.
Достоинства: контроль уровня взрывоопасных, агрессивных, вязких, неоднородных выпадающих в осадок жидких сред, а также сыпучих мат-ов с размером частиц от5. Температура (-30 – 120 гр. Ц.)
Рефлексные.
Реализуются на основе линии передачи, в качестве которой может выступать стержневой трос, коаксиальный кабель. Высокочастотный сигнал проходит вдоль волновода и частично отражается. Сдвиг фаз между излучен. и отраж. сигналом определяет положение границы.
Достоинства: возможность работы в более жёстких условиях.
45 Принцип действия и примеры химических датчиков прямого действия.
Реагирует на изменение состава определённых хим. в-в, а следовательно и на происхождение реакций.
Характеристики:
1)чувствительность к определенным химическим элементам.
2)избирательность- способность датчика реагировать на определённое вещество, и не реагировать на остальные.
Классификация:
1.по методу измерения:
- прямого действия: основаны на свойствах некоторых хим. реакций изменять параметры электр. цепи. В них отсутствуют дополнительные преобразователи одной формы энергии в другую.
- косвенного действия: хим. реакции не изменяют параметры электрической цепи, поэтому необходимы дополнительные преобразователи побочных явлений хим. реакций.
2.По типу явления лежащего в основе принципа действия:
- химического типа;
- физического типа.
Датчики прямого действия
1) металл оксидный хим. датчик.
SnO2
2) химические полевые транзисторы
На затвор полевого транзистора покрывают слой реагента.
3) электрохимические датчики
Измеряют напряжение или сопротивление двумя и более электролитами. Между электродами протекает хим. реакция , либо происходит перемещение зарядов, образовавшиеся в результате реакций.
4) эластомерные химические резисторы.
Полимерные проводящие плёнки увеличиваются в размерах при поглощении определённых химических веществ. В результате повышается сопротивление.
