9. Преобразователи частоты. Шим регулирование вых. Напряжения
Преобразователи частоты - это п/п преобразующие энергию одной частоты в энергию другой частоты.
Преобразователи частоты делятся на 2 класса:
Преобразователи с непосредственной связью входной силовой цепи и цепей нагрузки;
Преобразователи с промежуточным звеном постоянного тока;
ПЧ могут выполняться с фиксир. соотношением частот Uвх и Uвых , переменным соотношением частот и сплавкой регулировкой выходного напряжения.
Способы формирования вых.напряжения:
ШИР (широтно импульсное регулиров.)
ШИМ(широтно импульсн. модуляция)
Сочетание ШИР и ШИМ
Слежение за эталонным напряжением синусоид.формы
ШИМ может быть однополярным и двух полярным
Выпрямленное напряжение коммутируется с частотой нагрузки. Сама нагрузка периодически отключ. от источника и замыкается накоротко(однополярн.), или вкл. с обратной полярностью(двух полярн.)
Длительность пауз или импульсов в течении одного периода Uвых, даже в установл. режиме разное. Соотношение между длит. вкл. состояния ∆t1 и откл. состояния ∆t2 изменяется по синусоидальному закону: , где
m- коэф. глубины модуляции;
- частота глубины модуляции.
Достоинство: высок. качество Uвых на низких частотах
18 Общее устройство и основные характеристики реле
Устройство:
- воспринимающие элементы (электромагнитный элемент, поплавок, фотоприемник, мембрана)
- промежуточный элемент (сравнивает значение входной величины с заданной, и при ее превышении, передает первичное воздействие на исполнительный элемент)
- исполнительный элемент (передает первичное воздействие в управляемую цепь)
Основные характеристики:
- величина срабатывания реле Хсраб (минимальное значение входной величины при котором реле срабатывает, при этом выходная величина скачкообразно изменяется от Умин до Умакс)
- величина возврата Хвозвр (при достижении этой величины реле возвращается в свое состояние)
-коэфициент возврата Квозвр=Хвозвр/Хсраб< 1
- время срабатывания (время от подачи входной величины до начала регулирования выходной цепи). По времени срабатывания реле делят на:
А) с нормальным срабатыванием (50—150 мс)
Б) быстродействующие (≈ 1 мс)
В) замедленный (150—500 мс)
Г)с заданной точностью (>0.5 с)
- время возврата
- управляемая мощность (максимальная коммутируемая мощность)
- мощность срабатывания (чем меньше, тем чувствительнее реле)
19. Электромагнитные реле постоянного тока.Нейтральные реле, герконы.

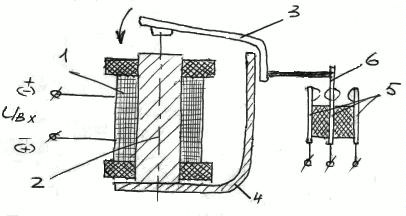

Нейтральное электромагнитное реле.
1 – катушка; 2 – сердечник; 3 – якорь; 4 – корпус; 5 – неподвижные контакты; 6 – подвижный контакт.
20Электромагнитные реле постоянного тока. Поляризованные реле.
Поляризованное реле.
Содержит постоянный магнит, который и поляризует реле (делает восприимчивым к знаку)
-> - магнитный поток пост.магнита.
- - > - магнитный поток катушки.
1 – постоянный магнит; 2 – катушка; 3 – подвижный якорь.
При отсутствии тока в обмотке реле якорь наход. в нейтральном положении, т. к. он с одинаковой силой притягивается к обоим полюсам магнитным потоком, создаваемым постоянным магнитом.
При появлении тока в обмотке создаётся дополнительный магнитный поток (его направление зависит от полярности Uвх), который в одной части магнитопровод складывается с магнитным потоком, в другой – вычитается, и как результат якорь притягивается в сторону большего результирующего магнитного потока.
Поляризованные реле являются трёхпозиционными.
Достоинства: высокая чувствительность.
