Задание ιι.4
1. Горизонтальные трубы диаметром d1 и d2, длиной l1= 40 м и l2=20 м соединяют два резервуара (рис. 2.6).
Определить расход воды, если коэффициент гидравлического трения λ одинаков для обеих труб.
Построить пьезометрическую и напорную линии.
Исходные данные для расчета взять из таблицы 2.8.
Рис. 2.6
Таблица 2.8
№ пп. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Рм, кПа |
200 |
220 |
250 |
270 |
300 |
320 |
340 |
350 |
H1, м |
2,0 |
2,5 |
3,0 |
4,0 |
4,5 |
5,0 |
5,5 |
6,0 |
H2, м |
1,0 |
1,2 |
1,5 |
2,0 |
2,2 |
2,5 |
3,2 |
3,0 |
d1, мм |
50 |
75 |
100 |
125 |
150 |
200 |
250 |
300 |
d2, мм |
20 |
50 |
75 |
100 |
125 |
150 |
200 |
250 |
λ |
0,044 |
0,047 |
0,038 |
0,040 |
0,030 |
0,025 |
0,020 |
0,018 |
2. Определить диаметры на всех участках водопроводной сети (рис. 2.5) из новых стальных труб, если высота водонапорной башни задана Н =25 м. Геодезические отметки в точках, соответственно равны: А=5, В=7, С=8, Д=6, Е=8, F=7
Исходные данные для расчета взять из таблицы 2.7.
3. Определить, при какой начальной скорости υ0 движения нефти в трубопроводе, давление при мгновенном закрытии задвижки достигнет Р=2•106 Н/м2. Плотность нефти принять равной 840 кг/м3.
Расчет произвести при данных, приведенных в таблице 2.3.
Задание ιι.5

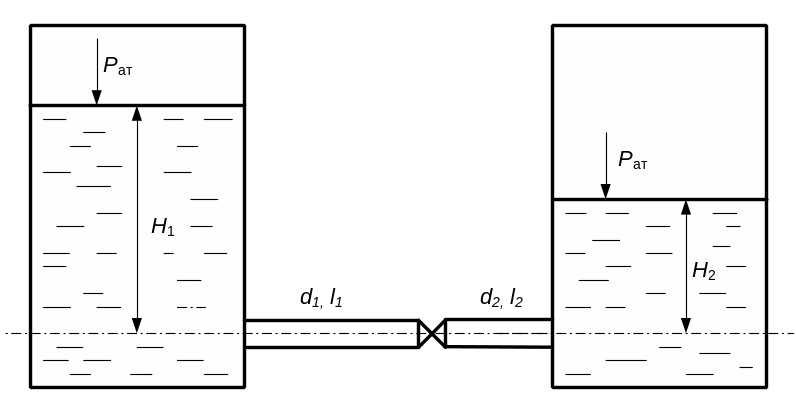

1. Определить разность высот в резервуарах (рис. 2.7), если скорость воды в трубе диаметром d1 равна υ1, а температура воды 12° и ∆=0,025 мм.
Построить пьезометрическую и напорную линии.
Исходные данные для расчета ваять из таблицы 2.9.
Рис. 2.7
Таблица 2.9
№ пп. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
d1, мм |
25 |
50 |
75 |
75 |
25 |
50 |
25 |
100 |
d2, мм |
25 |
50 |
75 |
50 |
50 |
40 |
75 |
75 |
l1, м |
10 |
15 |
20 |
15 |
20 |
15 |
22 |
25 |
l2, м |
15 |
20 |
10 |
15 |
10 |
10 |
18 |
25 |
V1,м/с |
1,5 |
2,0 |
2,5 |
2,7 |
2,9 |
3,2 |
3,5 |
1,2 |

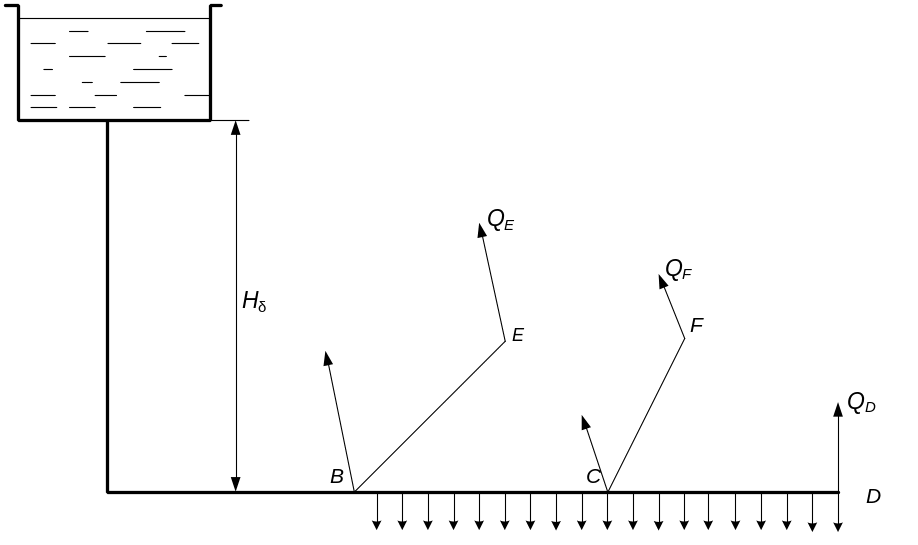

2. Водонапорная башня питает водопроводную сеть, изображенную на рис. 2.8. Определить диаметры труб и высоту водонапорной башни. Скорость в трубах должна быть υ 1,0 м/с. Трубы — новые стальные. Геодезические отметки в точках соответственно равны А=3, В=5, С=7, D=5, Е=6, F=4
Свободный напор в точках водопотребления должен быть не менее 5 м.
Рис. 2.8
Исходные данные для расчета ваять из таблицы 2.10.
Таблица 2.10
№ пп. |
lав, м |
lвс, м |
lсд, м |
lве, м |
lсf, м |
Qе, л/с |
Qс, л/с |
Qf, л/с |
Qд, л/с |
dвс, л/с*м |
dсд, л/с*м |
1 |
100 |
150 |
180 |
200 |
240 |
2 |
5 |
10 |
3 |
0,01 |
0,05 |
2 |
120 |
180 |
200 |
300 |
350 |
4 |
7 |
12 |
5 |
0,03 |
0,06 |
3 |
140 |
210 |
220 |
280 |
200 |
6 |
9 |
14 |
7 |
0,05 |
0,07 |
4 |
160 |
240 |
260 |
200 |
300 |
8 |
11 |
16 |
9 |
0,07 |
0,08 |
5 |
180 |
270 |
280 |
150 |
200 |
10 |
13 |
18 |
11 |
0,09 |
0,10 |
6 |
200 |
300 |
320 |
170 |
130 |
12 |
15 |
20 |
13 |
0,11 |
0,13 |
7 |
220 |
330 |
350 |
200 |
150 |
14 |
17 |
22 |
15 |
0,13 |
0,15 |
8 |
240 |
360 |
370 |
220 |
150 |
16 |
19 |
24 |
17 |
0,15 |
0,20 |
3. Определить толщину δ стенок стального трубопровода, чтобы напряжение в них от дополнительного давления при мгновенном закрытии затвора не превышало σ. Диаметр трубопровода d. Скорость движения воды до закрытия затвора составляет υ0.
Исходные данные для расчета взять из таблицы 2.11.
Таблица 2.11
№ пп. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
σ, кН/м2 |
5000 |
7000 |
10000 |
12000 |
15000 |
6000 |
5000 |
2000 |
d, мм |
100 |
150 |
200 |
250 |
300 |
350 |
125 |
75 |
V0,м/с |
1,5 |
1,6 |
1,2 |
1,4 |
1,1 |
1,3 |
1,4 |
1,5 |
