Задание I.6
1. Определить усилие P, которое нужно приложить к тросу, чтобы открыть откидной клапан (рис. 1.11), если глубина погружения центра тяжести клапана под свободную поверхность воды равна h, диаметр трубы, на которой установлен клапан, равен d, а угол наклона клапана к горизонту α. Решение проверить графически.
Исходные данные для расчета взять из таблицы 1.11.
Таблица 1.11
№ пп. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
h, м |
10 |
9,0 |
8,0 |
7,5 |
7,0 |
6,5 |
6,0 |
5,0 |
d, м |
0,20 |
0,25 |
0,25 |
0,30 |
0,35 |
0,30 |
0,40 |
0,50 |
α° |
45 |
60 |
30 |
45 |
60 |
30 |
45 |
60 |

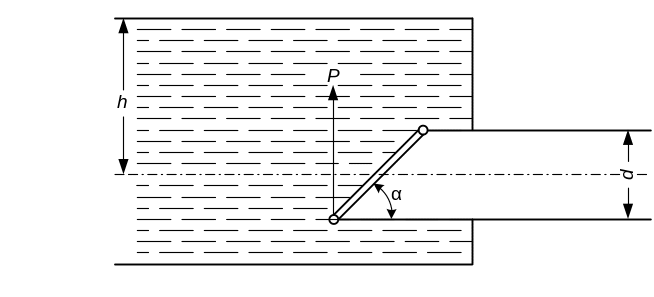

Рис. 1.11
2. Определить силу давления жидкости на каждую из полусферических крышек люков, закрывающих отверстия диаметром d, если глубина погружения дна камеры под свободную поверхность жидкости h (рис. 1.12).

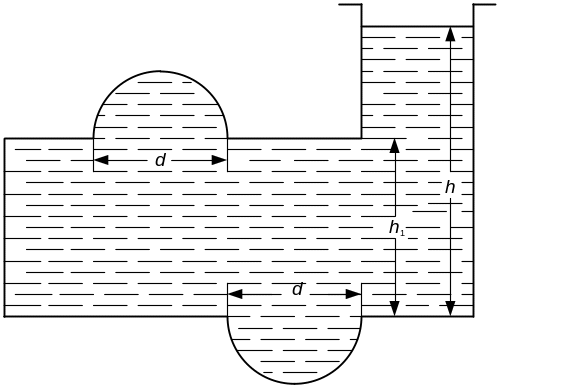

Рис. 1.12
Исходные данные для расчета взять из таблицы 1.12.
Таблица 1.12
№ пп. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
d, м |
0,4 |
0,6 |
0,7 |
0,8 |
1,0 |
0,3 |
0,2 |
0,9 |
h, м |
4,0 |
4,5 |
5,0 |
5,5 |
6,0 |
6,5 |
7,0 |
7,5 |
h1, м |
1,2 |
1,4 |
1,6 |
1,8 |
2,0 |
2,4 |
2,8 |
3,0 |
Задание I.7
1. Определить, на каком расстоянии от дна нужно расположить ось вращения О-О, чтобы прямоугольный затвор (рис. 1.13) шириной b, наклоненный под углом α к горизонту, открывался автоматически, как только глубина в верхнем бьефе будет больше h1. Глубина в нижнем бьефе h2.
Расчет проверить графически.

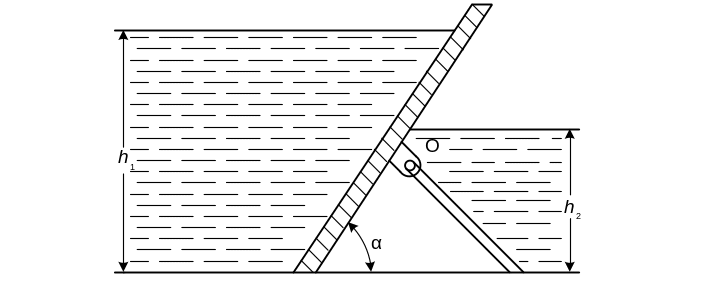

Рис 1.13
Исходные данные для расчета взять из таблицы 1.13.
Таблица 1.13
№ пп. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
h1, м |
1,0 |
1,2 |
1,4 |
1,5 |
1,6 |
1,7 |
1,8 |
2,0 |
h2, м |
0,3 |
0,4 |
0,5 |
0,5 |
0,4 |
0,3 |
0,2 |
0,2 |
b, м |
0,6 |
0,8 |
1,0 |
1,5 |
1,8 |
2,0 |
2,2 |
2,4 |
α° |
30 |
45 |
60 |
90 |
30 |
45 |
60 |
90 |
2. Определить полную силу давления воды на полусферические крышки, закрывающие круглые отверстия диаметром d в вертикальных стенках (рис. 1.14). Напор воды над центром отверстия равен h. Определить направление полной силы давления.

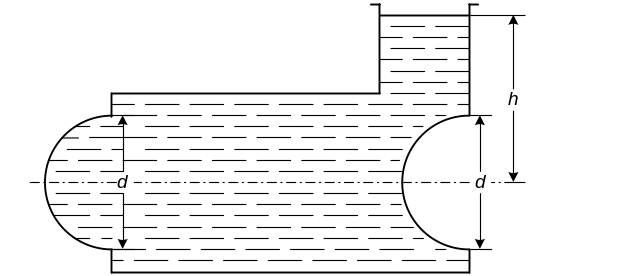

Рис. 1.14
Исходные данные для расчета взять из таблицы 1.14
Таблица 1.14
№ пп. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
a, м |
0,3 |
0,5 |
0,6 |
0,7 |
0,9 |
1,2 |
1,4 |
0,2 |
h, м |
2,0 |
2,2 |
1,8 |
1,6 |
2,4 |
2,6 |
1,4 |
2,8 |
