Задание ιι.2
1. Определить скорость истечения при заданных значениях Н, d1, d2, d3, l1, l2, l3 (рис. 2.3), если при течении воды в трубах имеет место область квадратичного сопротивления. Абсолютная шероховатость труб составляет 0,1 мм. Построить пьезометрическую и напорную линии.
Расчет выполнить при данных, приведенных в таблице 2.4.
Таблица 2.4
№ пп. |
H, м |
d1, м |
d2, мм |
d3, мм |
l1, м |
l2, м |
l3, м |
1 |
4,0 |
25 |
25 |
50 |
10 |
15 |
10 |
2 |
8,0 |
50 |
50 |
75 |
25 |
15 |
10 |
3 |
4,5 |
25 |
25 |
25 |
25 |
15 |
15 |
4 |
7,0 |
50 |
50 |
50 |
10 |
10 |
10 |
5 |
6,2 |
50 |
25 |
50 |
15 |
15 |
20 |
6 |
7,5 |
25 |
50 |
75 |
10 |
20 |
10 |
7 |
8,0 |
75 |
75 |
75 |
10 |
12 |
15 |
8 |
5,0 |
25 |
25 |
75 |
20 |
15 |
20 |

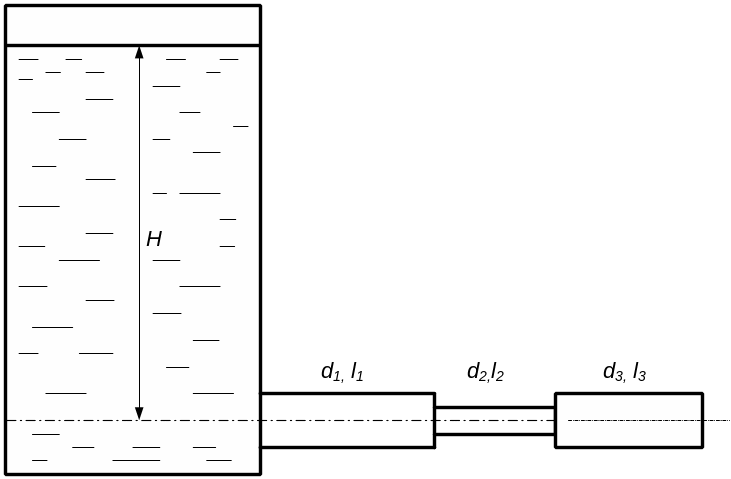

Рис. 2.3
2. Определить диаметры на всех участках водопроводной сети, если напор, создаваемый насосом в точке А (рис. 2.2) равен Нδ=50 м. Геодезические отметки в точках А, В, С, Д и Е соответственно равны: А=8, В=9, С=12, Д=11, Е=13. Коэффициент шероховатости труб принять равным 0,012.
Исходные данные для расчета взять из таблицы 2.2.
3. На стальном трубопроводе, диаметр которого d, толщина стенки δ и длина l, установлена задвижка, время закрытия которой T3.
Определить максимальное повышение давления у задвижки в трубопроводе, если по трубопроводу перекачивается вода со скоростью U0.
Исходные данные для расчета взять из таблицы 2.5.
Таблица 2.5
№ пп. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
d, мм |
200 |
250 |
300 |
350 |
300 |
350 |
200 |
250 |
δ, мм |
12 |
14 |
16 |
20 |
16 |
20 |
14 |
12 |
l, м |
800 |
950 |
650 |
1000 |
700 |
1200 |
600 |
750 |
T3,с |
7 |
10 |
8 |
6 |
12 |
14 |
4 |
8 |
υо, м/с |
1,8 |
2,0 |
2,2 |
2,4 |
2,6 |
1,5 |
1,7 |
1,6 |
Задание ιι.3
1. Определить напор Н и скорость воды в последней трубе υ3 (рис. 2.4), если заданы d1, d2, d3, l1, l2, l3 и скорость в средней трубе υ2. Абсолютная шероховатость труб составляет 0,05 мм. Температура воды равна 15°. Построить пьезометрическую и напорную линии.
Исходные данные для расчета взять из таблицы 2.6.

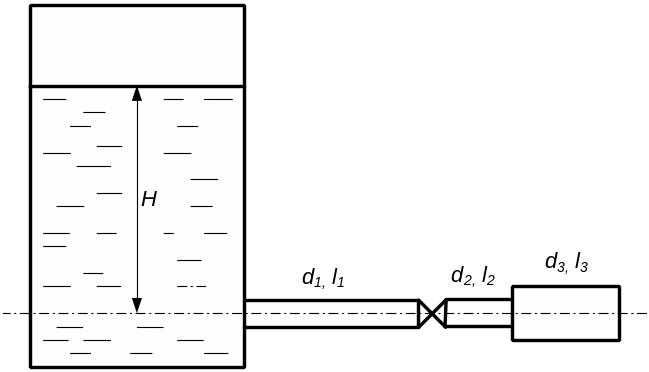

Рис. 2.4
Таблица 2.6
№ пп. |
d1, мм |
d2, мм |
d3, мм |
l1, м |
l2, м |
l3, м |
υ2, м/с |
1 |
50 |
25 |
50 |
10 |
15 |
10 |
2,5 |
2 |
75 |
50 |
75 |
20 |
25 |
20 |
2,7 |
3 |
50 |
25 |
25 |
15 |
15 |
20 |
2,0 |
4 |
100 |
50 |
75 |
20 |
28 |
22 |
3,0 |
5 |
125 |
50 |
75 |
30 |
10 |
20 |
3,2 |
6 |
150 |
25 |
50 |
25 |
15 |
15 |
3,5 |
7 |
150 |
100 |
150 |
30 |
10 |
10 |
2,8 |
8 |
150 |
50 |
75 |
35 |
15 |
25 |
2,2 |
2. На рисунке 2.5 показана распределительная водопроводная сеть из новых стальных труб. Определить: а) диаметры труб на участках; б) отметки пьезометрической линии в узловых точках сети и в напорном баке. Геодезические отметки в точках А, В, С, Д, Е, и F принять равными: А=6, В=5, С=7, Д=8, Е=6, F=8
Исходные данные для расчета взять из таблицы 2.7.
Рис. 2.5
Таблица 2.7
№ пп. |
lав, м |
lвс, м |
lсд, м |
lсf, м |
lве, м |
Qв, л/с |
Qе, л/с |
Qд, л/с |
Qf, л/с |
qвс, л/с·м |
hсв, м |
1 |
100 |
400 |
200 |
150 |
250 |
5 |
3 |
6 |
2 |
0,02 |
8 |
2 |
200 |
350 |
150 |
250 |
400 |
7 |
5 |
8 |
4 |
0,01 |
8 |
3 |
300 |
400 |
500 |
350 |
250 |
10 |
12 |
14 |
6 |
0,08 |
10 |
4 |
350 |
250 |
400 |
150 |
200 |
12 |
14 |
16 |
8 |
0,10 |
10 |
5 |
400 |
300 |
450 |
100 |
250 |
14 |
16 |
18 |
10 |
0,15 |
12 |
6 |
450 |
200 |
350 |
200 |
150 |
16 |
18 |
20 |
12 |
0,20 |
12 |
7 |
500 |
250 |
300 |
150 |
200 |
18 |
19 |
21 |
14 |
0,04 |
16 |
8 |
550 |
200 |
300 |
250 |
4005 |
20 |
22 |
24 |
16 |
0,05 |
18 |
3. Определить напряжение в стенках трубопровода при мгновенном закрытии затвора, если начальное манометрическое давление в трубопроводе у затвора Р0=150 кН/м2.
По трубопроводу перекачивают керосин, плотность которого можно принять 780 кг/м3.
Исходные данные для расчета взять из таблицы 2.3.
