Системи комутації в електрозв’язку

ВІДПОВІДІ:

1. Побудова та принцип роботи ферида.

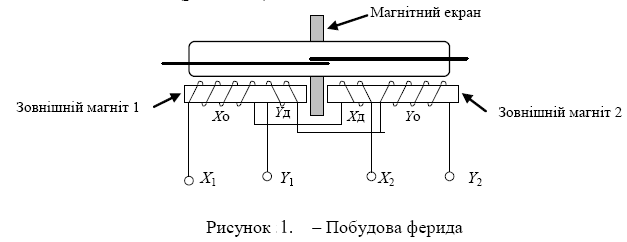

Ферид має зовнішній магніт з матеріалу з прямокутною петлею гістерезису. Керувальні обмотки ферида – X та Y – поділено на дві частини (рис. 1).

Обмотка X_о має 2n витків й намотана на один кінець балона, а обмотка X_д – n витків, намотаних зустрічно обмотці X_о – на інший кінець балона. Обмотка Y_д має n витків й намотаних зустрічно обмотці X_о , а Y_о – 2n витків, намотаних в той же бік, що й обмотка X_о . Таке ввімкнення називається диференціальним. Для замикання контактів треба до обмоток X_о + X_д та Y_о + Y_д подати імпульс струму однієї полярності. У такому разі утворюються основні магніторушійні сили (МРС) AW_XO та AW_YО й додаткові – AW_XД та AW_YД. Додаткова МРС AW_XД направлена зустрічно AW_YО , а AW_YД – зустрічно AW_XO . Оскільки кількість витків основних обмоток перевищує кількість витків додаткових обмоток,

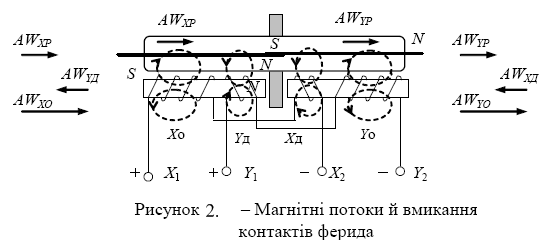

результуюча МРС буде направлена у відповідності з напрямком основних обмоток, тому обидва зовнішні магніти перемагнічуються в одному напрямку. Магнітний потік, який проходить через контакти, намагнічує їх. Кінці пластин створюють протилежні полюси й притягуються, а контакт замикається (рис. 2). Для розмикання контактів достатньо подати в одну із обмоток імпульс тієї ж полярності, що й для замикання контактів.

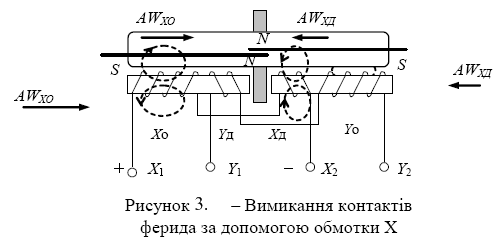

На рис. 3 показано розмикання контактів, якщо імпульс струму проходить через обмотки X_о та X_д . У цьому випадку МРС AW_XД перемагнічує

другий зовнішній магніт в протилежному напрямку. Кінці контактних пластин намагнічуються однаково (полюсами SS) й тому розштовхуються.можливе виключення й обмотками Y_о та Y_д . При цьому перемагнічується магніт 2. Кінці контактних пластин намагнічуються однаково (полюси NN) й тому контакти розштовхуються.

2. Опишіть процес часової комутації цифрових каналів.

Часова комутація полягає у передаванні кодових слів будь-яких канальних інтервалів (КІ) вхідної цифрової лінії (ЦЛ) у будь-які КІ вихідної ЦЛ, тому блок часової комутації (БЧК) під керуванням адресного запам’ятовуючого пристрою (АЗП) має здіснювати перенесення (зсув) кодового слова з одного КІ в інший.

Адресним запам’ятовуючим пристроєм (АЗП) або керувальною пам’яттю називається керуючий пристрій (КП) побудований на запам’ятовуючих елементах куди заноситься адреса вхідної (ВхЛ) і вихідної лінії (ВЛ), які мають бути скомутовані у заданому КІ і яка зберігається до закінчення з’єднання.

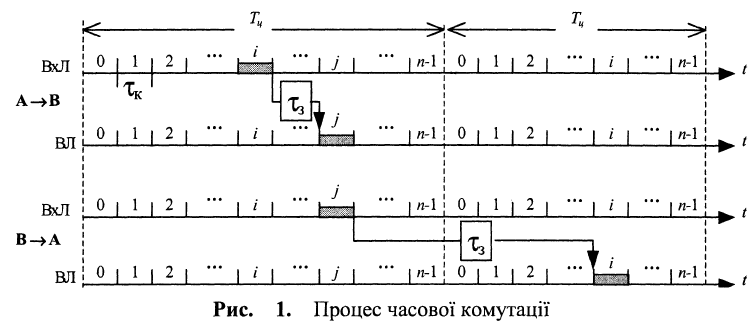

Цей процес пояснює рис. 1 на прикладі комутації КІ_і вхідної ЦЛ з КІ_j вихідної ЦЛ та КІ_j ВхЛ з КІ_і ВЛ. Як видно, це потребує затримки інформації КІ на час, що визначається співвідношенням номерів КІ і та j, але не може перевищувати тривалість циклу Т_ц, оскільки в останньому разі інформація у комутованому КІ вхідної лінії замінилась би наступним кодовим словом. Для комутації КІ_і ВхЛ з КІ_j ВЛ затримка становить τ_{з і,j} = (j – і) τ_к за умови j > і, де τ_к – тривалість КІ. Якщо і > j, то τ_{з j,і} = (n – і + j) τ_к.

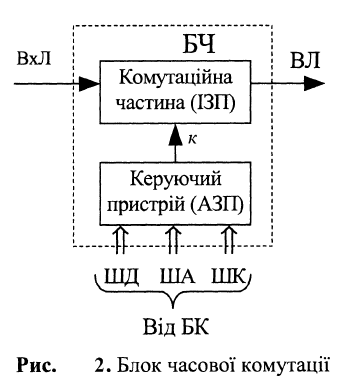

Узагальнена структура БЧК подана на рис. 2. Комутаційна частина блока може будуватися з елементів затримки динамічного чи статичного типу, які утворюють інформаційний запам’ятовуючий пристрій (ІЗП), керований від АЗП.
