60.Автоенератор типа lc
Т акой генератор строят на основе усилительного каскада на транзисторе, включая в его коллекторную цепь колебательный контур. Для создания ПОС используется трансформаторная связь между обмотками (имеющей индуктивность L) и (рис. 1).
Рис. 5.7. генератор LC-типа
Напряжение является напряжением ОС. Оно связано с напряжением первичной обмотки коэффициентом трансформации:
Коэффициент трансформации в данном случае является коэффициентом передачи ОС, показывая какая часть напряжения передается на вход. Для выполнения баланса амплитуды на частоте должно выполнятся равенство
Из этого условия рассчитывается необходимое число витков вторичной обмотки, чем обеспечивается условие баланса амплитуд. Для обеспечения баланса фаз необходимо обеспечить соответствующее включение начал и концов обмоток, чтобы ОС была положительной. Емкость выбирают такой, чтобы ее сопротивление на частоте генерации было незначительным по сравнению с . Это исключает влияние сопротивления делителя на ток во входной цепи транзистора, создаваемый напряжением ОС. Назначение и такое же, как в обычном усилительном каскаде. генераторы, также как и избирательные усилители применяют в области высоких частот, когда требуются небольшие величины L и имеется возможность обеспечить высокую добротность контура. А на низких и инфранизких частотах, когда построение генератора затруднительно, используют RС цепи тех же типов, что и для избирательных усилителей.
61.Автогенератор rc типа
На частотах до 10 МГц обычно предпочтительней применять RC генераторы, т.к. резисторы и конденсаторы более удобны в применении, чем катушки индуктивности и более дешевы.
Имеются 2 типа RC-генераторов: с фазосдвигающей цепочкой и мостикового типа (мостик Вина)
RC-генератор с фазосдвигающей цепочкой
В этом генераторе для возникновения колебаний усилитель должен иметь бесконечно большое входное сопротивление и выходное сопротивление - равное 0.
Тогда, если конденсаторы и резисторы имеют равные реактивные и активные параметры, условием существования колебаний будет равенство коэффициента усиления числу 29. Такое усиление необходимо для компенсации затухания в фазосдвигающей цепочке. Фазовый угол этой цепочки на частоте колебаний равен 180°, а усилитель должен инвертировать сигнал, с тем, чтобы общий сдвиг фазы по всему контуру был равен 0 (условие генерации).
Ч астота колебаний генератора определяется выражением:
62.. Симетричний мультивібратор на біполярних транзисторах
Типова схема симетричного автоколивального мультивібратора цього виду приведена на рис.2. Як і в схемі 0В з колекторно-базовими зв’язками, тривалість квазистійкого стану визначається часом перезаряду конденсатора, підключеного через відкритий транзистор до входу закритого, від напруги Ек до нульової напруги. Цей момент визначає лавинноподібний перехід МВ у новий квазистійкий стан, коли відкритий та закритий транзистори міняють свої стани на протилежні і вступає в дію другий часозадаючий ланцюг, визначаючий тривалість другого квазистійкого стану. За цей час конденсатор першого часозадаючого ланцюга відновлює свій заряд.

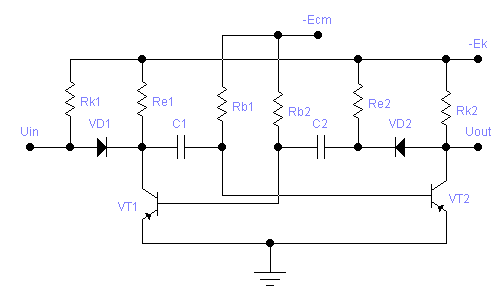

Рисунок 12.2 – Схема симетричного мультивібратора
При розрахунку автоколивального мультивібратора задаються:
амплітуда вихідного імпульсу Umax ;
період коливань T ;
шпаруватість Q ;
тривалість позитивного фронту tф
Обчислювання параметрів елементів ведуть в слідуючій послідовності
Визначають напругу .джерела живлення Ек по заданій амплітуді вхідних імпульсів Umax з вимоги Ек=(1,1……1,4) Umax
Транзистор вибирають по колекторній напрузі і струму колектора та швидкодії: а - для забезпечення надійності роботи необхідна колекторна напруга і струм
б - для забезпечення необхідної частоти роботи
Для виключення впливу навантаження на роботусхемиопорирезисторівRk1=Rk2= Rk вибирають з вимогиRk<= (0,1…0,2)RH. Якщо RH= то максимальний опір резистора Rн вибирають з вимоги Ік0max Rk (Ek. . .Мінімальний опір резистора обмежено співвідношенням
Якщо вона менше заданої, збільшують Ек
Значення базових опорів вибирають з вимоги забезпечення насичення (y=1,5..2) транзистора в квазистійкому стані
ДлясиметричногомультивібраторазначенняємностейС1=С2=С визначають за формулою
Для несиметричного МВ ємності конденсаторів С1 і С2 розраховують підставляючи замість часу Т/2 відповідно тривалості імпульсів ti1,ti2 :
Тривалість позитивного та негативного фронтів імпульсу відповідно дорівнюють:
Регулювання тривалості вихідних імпульсів можна досягнути як зміною параметрів С і Rб так і підключенням резисторів Rб до регулюваного .джерела напруги —Eз . Слід пам’ятати що при зміні параметрів Rб і С тільки одного плеча МВ змінюються його частота та скважність, а при зміні Езм змінюється тільки частота.
