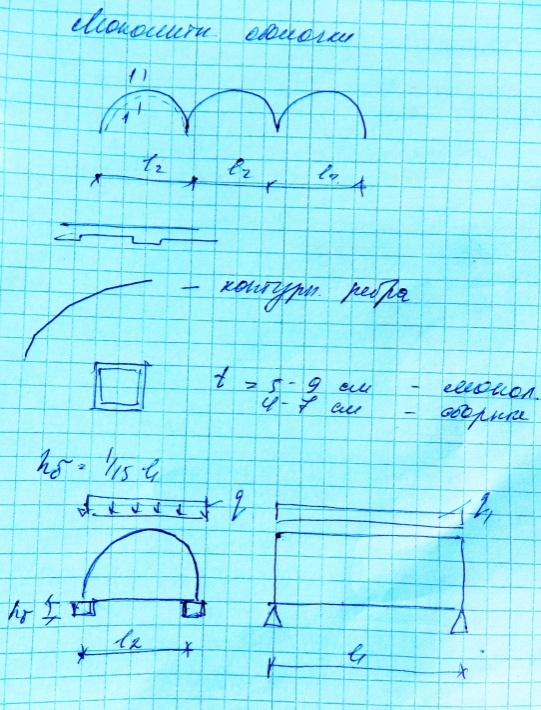

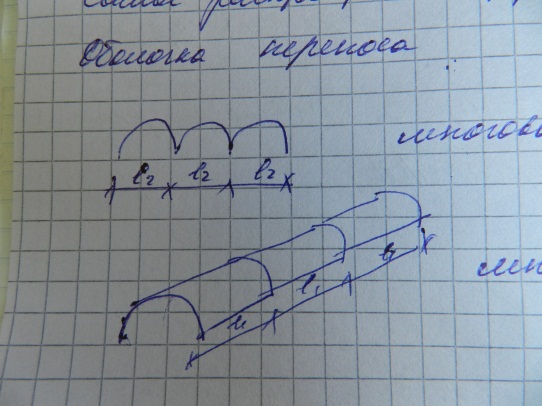

8. Короткие цилиндрические оболочки. Основы расчета и конструирования.

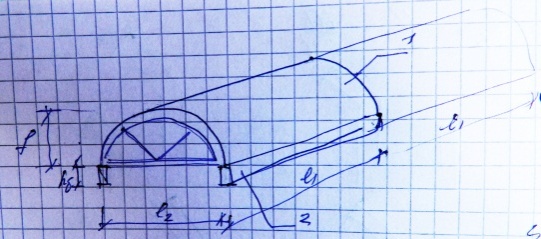

Цилиндрические оболочки – конструкции, образованные из тонких плит (согнутых по цилиндрической поверхности), бортовых и торцовых элементов.
Все оболочки опираются точечно по углам.
L2 – расстояние между бортовыми элементами
L1 - расстояние между опорами (пролет)
L2>L1 - короткая оболочка.
1 – пространственная оболочка(из монолита и сборного ж/б)
2 – бортовой элемент (только монолит ж/б с предварит напряжением арматуры или нет)
Торцевая диафрагма (диафрагма жесткости) может быть выполнена в виде арки, фермы, балки. Очертания могут быть круговыми, по эллипсу, по параболе.
M=
H=
Mmax= l1 - пролет
Nб=

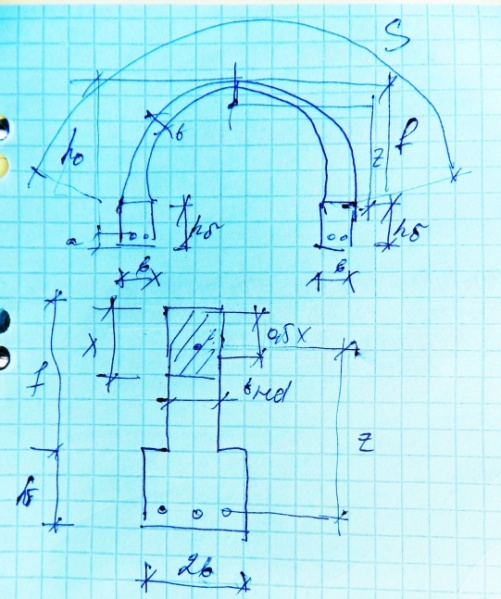

Z=0,55h0=0,55h0*(f+hб-а)(для коротких оболочек)
AbS=S*t
Ab red=f*tred
AbS= Ab red

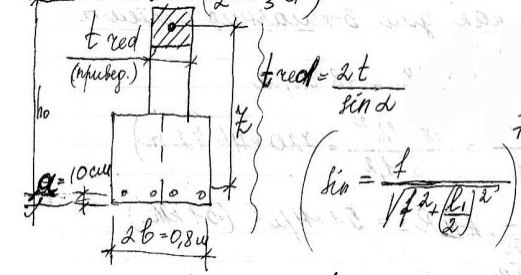

tred=
x=
zф=f+hб-а-0,5х>z (перерасчет можно не делать)
Ms=Rs*As*(h0-0,5х)>Mрас
Мб=Rb*Аб*х*(h0 – 0,5х)>Mрас

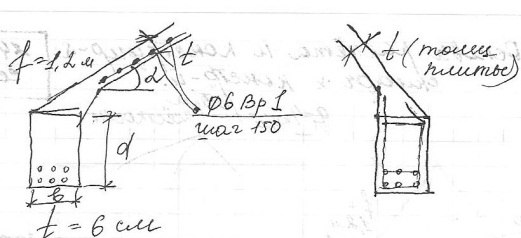

9.Складчатые конструкции. Конструирование и расчет.

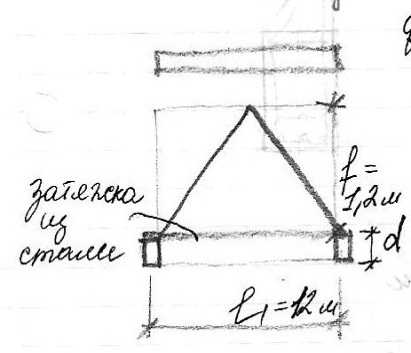

Складка – как минимум 2 ж/б плиты (тонкостенные), сопряженные в коньке между собой и опирающиеся внизу на отдельностоящие фундаменты(колонны, столбчатые фундаменты)
Бортовой элемент – балка. Работающая на изгиб. Затяжки иногда находятся под землей.
Nб= (борт. элемент)
z=0,8h0=0,8*(f+d-a)
As=
X=
Мар=Rs*As*(h0-0,5х)
Мбет=Rb*b*x*(h0-0,5х)
16. Складчатые конструкции. Основные эл-ты,армирование.

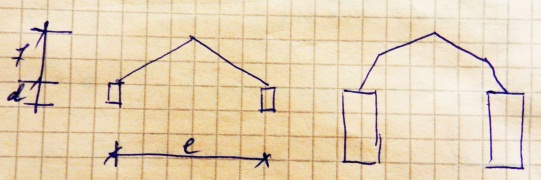

Складка – min 2 плоские жб плиты(тонкостен-е), сопряженные в коньке между собой и опирающиеся внизу на отдельно стоящие фундам-ты (колонны, столбч. ф-ты и т д)
Бортовой эл-т – балка, работ-я на изгиб, затяжки иногда под землей. Пролет – расст. между опорами.
Складка может опираться на стену или на борт.эл-т.
f=(1\20 – 1\10)
т олщ сечения= 5-7 мм
L<=36см
Nб=М/0,8ho – бортовойэл-т ;
Z-плечовнутр.Пары. Z=0,8ho=0,8 (f+d-a) ; As= Nб\Rs ; X=Rs*As\Rb*b
Mapм=R*As*(ho-0,5X) ; Mбет=Rb*b*X*(ho-0,5X)

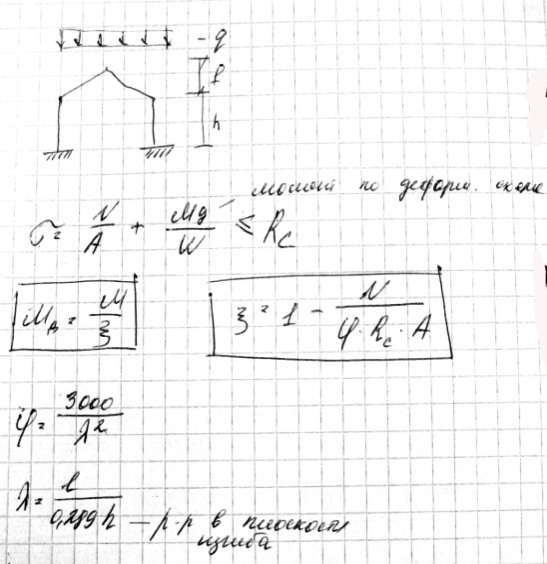

Cопротивлениенасжатие: Rс=R*mб.*mсл.*mгн. ; R – базовоерасчетноесопр-едля констр-й из клееных эл-тов при р-рах : 13<=h<=50 см и ширине к-и: b>=13см ; R=160 кг\м2; mб-масштаб. Коэф-т.
ОСНОВЫ РАСЧЕТА:
Усилие в затяжках: считаем как для шарнир. Системы.

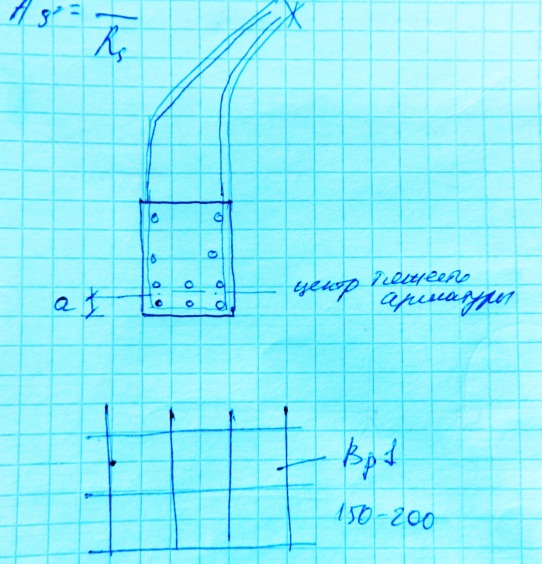

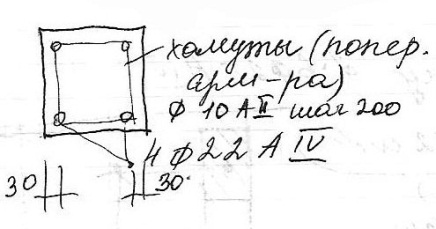

По таблице сортам-тов подбираем арм-ру:
Сбор нагрузки: q=q1*L\2 ; M=qL2\8
D=L1\10 ; B=1\2d ; b=(1\2 – 1\3)
Nb=Mизг.\0,8ho ; Z(плечопары)=0,8(f+d-a)
Уточняем Z(от ц-ра растян. Арм-ры до ц-ра сжат. Зоны):Z=f+d-a-0,5X
В случае необх-ти уменьшаем попер. сечение.

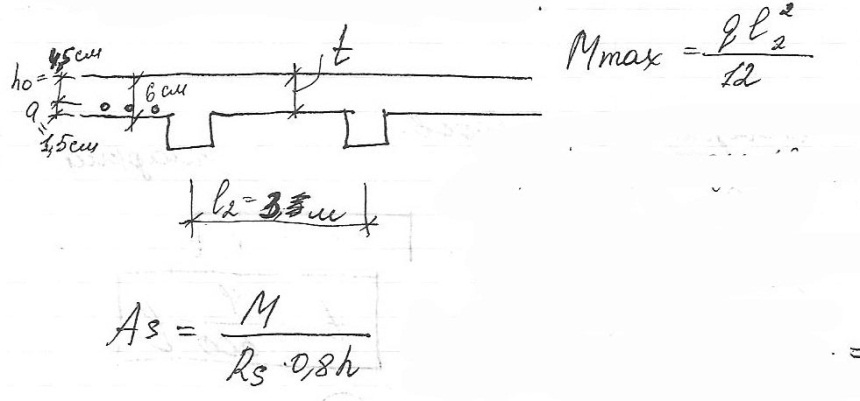

M max=qL22\12
Проверяем прочность сжатой зоны: M=Rb*b*X(ho-0,5X)
M=qL2\8 <=M=Rb*b*X(ho-0,5X)
M=Rs*As*(ho-0,5X)

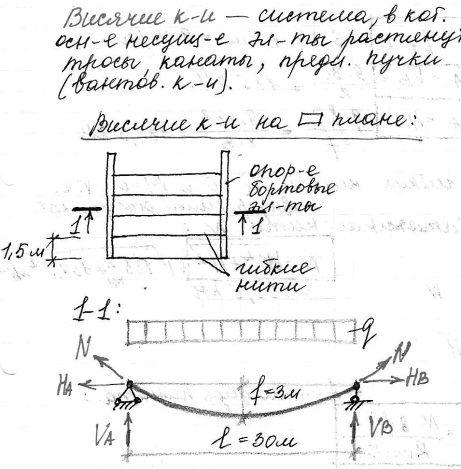

17. Однопоясные висячие констр-и. Способы их стабилизации.
Особ-тью всех висячих систем явл-ся явление распора.
Стабилизация геометрич. Неизменности:
- для стабил. Геом. Неизмен-ти применяютя стабилизаторы, предворит. Натягивающие гибкую нить(N+дельта N)
- ставят попереч. Нити с предворит. Напряжением.
- различ-е пригрузы (в т. ч. Сборные жб плиты).
Компенсация распора.
При прямоугю плане распор можно компенс-ть с пом-ю оттяжек, контрафорсов, пиллонов и собств. Веса констр-ции.
Нить можно сделать не гибкой, а жесткой (из ферм).
Можно запустить профиль.

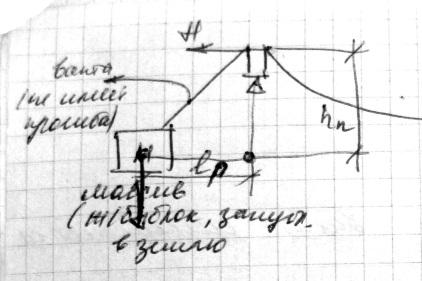

Стабилиз-я с пом-ю оттяжек:
Контрафорсы:
