1. Клеедощатыетреуголные арки.
Арка – плоская распорная конструкция, имеющая криволинейные или полигональные очертания и неподвижные опоры, применяется в качестве несущих конструкций покрытия и каркаса арочных зданий.
f/l<1/3 – пологая арка; >1/3 – высокая арка.

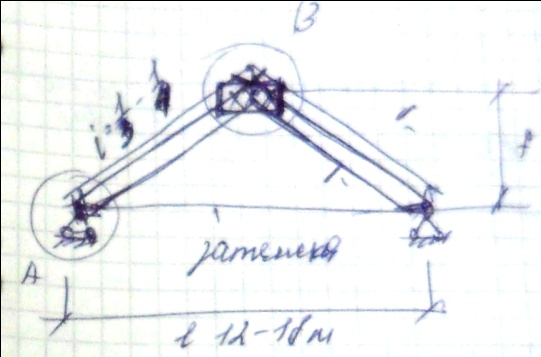

Арки покрытия состоят из 2х наклонных прямолин. элементов, скрепленных в коньковом узле и соединенных по низу затяжкой.
Генеральные и общие размеры: L=12;18м. f=1/6-1/8
Узлы треугольной арки решаются внутренними усилиями.
В коньковом узле два элемента арки опираются нижней частью сечения.
РАСЧЕТ: работа на сжатие с изгибом. Проверка прочности на сжатие проводится как сжато-изогнутого элемента.
1-сбор нагрузки

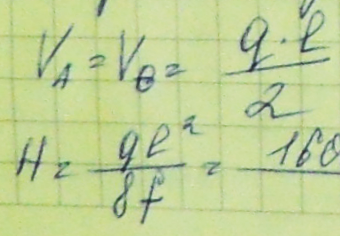

2-опред опорных реакций
3-спред внутрен усилий
4-проверка
верх. Пояса арки как сжато-изгиб эл-та
2. Клеедощатые круговые арки.
Очертания арки по дуге окружности. Узлы арки решаются центрированными: пересечение горизонт.и вертикал. Осей по центру сечения элемента.
Двухсторонние накладки на болтах в коньковом узле.
РАСЧЕТ: аналогично треугольной, вписанной в круговую.
3. Клеедощатые треугольные фермы.
Верхний пояс фермы работает на сжатие с изгибом.
Ферма выполняется с эксцентриситетом в опорном узле. Верхний пояс опирается нижней частью сечения.
Промежуточный узел верхнего пояса
Коньковый узел
РАСЧЕТ: верхний пояс работает на изгиб между узлами фермы.
Ф
ормулы
из арки. Кроме: макс усилия в
ферме
возникают в приопорной панели и
определяются методом вырезания опорного
узла.
Клеедощатые сегментные фермы. Конструирование и расчет
Верхний пояс работает на местный изгиб между узлами фермы
М

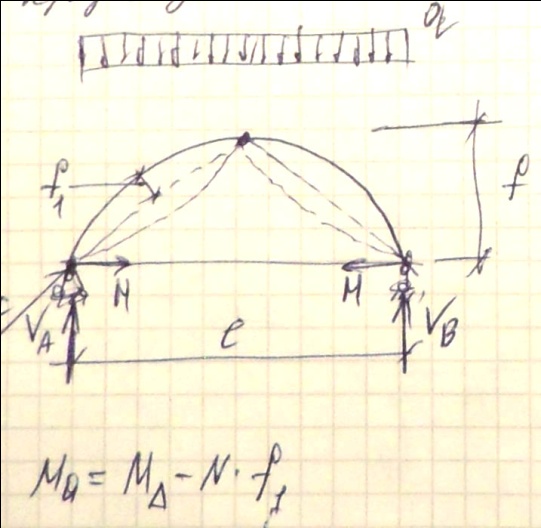

расч=Мф-Nc*f2-уменьш.изгиб.
момент. Расчитывается как вписанный в
многоугольник
Аналогично расчету круглой арки
1 опрелелениеопорню реакций
2 определение внутр.усилий в арке
3 опред. силу сжатия Ncв сечении с Ммах изгиб , т.е. l/4(a/2)
4 опред. геометрич. хар-к
5 проверка прочности
арки как сжато-изогн. элемента
Клеедощатые гнутоклееные рамы. Конструирование и расчет.
Рама – плоская распорная конструкция, имеющая ломаные очертания и состоящая из жестко соединенных между собой прямолинейных стержней(гнуто-клееные, из прямолинейных элментов, с зубчато-клеевым соединением ригеля и стойки).
Предст.
собой криволин. в карнизном узле и
прямолин. на остальной части.
Криволинейность достигается выгибом
досок. Выполняются 2х типов:
1 с постепенным измен-ем высоты сечения h
2 со ступенчатым
изм. высоты сеч. h
В опорном узле применяют опорный башмак
в ключевом узле соединяются двусторонней деревян. накладкой на болтах
Клеедощатые рамы из прямолинейных элементов. Конструирование и расчет.
Рама – плоская распорная конструкция, имеющая ломаные очертания и состоящая из жестко соединенных между собой прямолинейных стержней(гнуто-клееные, из прямолинейных элментов, с зубчато-клеевым соединением ригеля и стойки).
С зубчатым соединением ригеля и стойки
Соединяются в карнизном узле
на зубчатое клеевое соединение

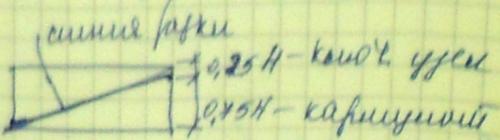

Стойка и ригель выполнены из прям. эл-тов путем разрезания по диагонали
Рама-плоская распорная констр-я.
проверка прочности
рамы как сжато-изг. элемента
