Ж/б тонкостенные купола. Основы расчета и конструирования.
D – диаметр в основании купола
t – толщина

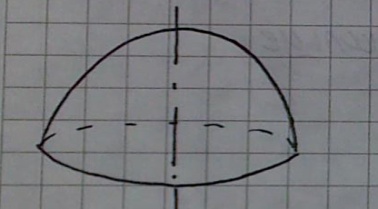

Купола-пов-ть вращения с вертикальной осью
В плане бывают круглые/многоугольные
Формы: сфера/параболоид,/ эллипсоид

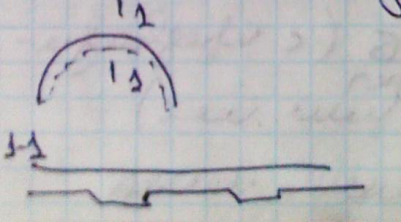

П ов-ть: волнистая/складчатая
Могут быть двоякой положит.гауссовой кривизны
Условия применения безмоментной теории при расчете:
1 Плавное изменение толщ.стенок оболочки
2 Плавное изменение интенсивн. нагрузки
3 Плавное изменение радиуса меридиана
4 Свобода перемещения краев купола по радиусу
r1 – радиус кривизны
nm– растягив усилие в вертик. пл-ти(меридианальное)
nk-усилие в кольце
сфера: r1=r1=R
Ж/б оболочки отрицательной гауссовой кривизны типа гипар. Основы расчета и конструирования.
Являются наиболее простыми оболочками отр. кривизны. Одна оболочка имеет отриц. кривизну(гипербола). дугая-положит. (парабола).
Формируются на любом плане. Перекрываемый пролет-до 100м
В основном возводятся из ж/б. Особенность-образование кривол. эл-тов из прямых эл-тов.

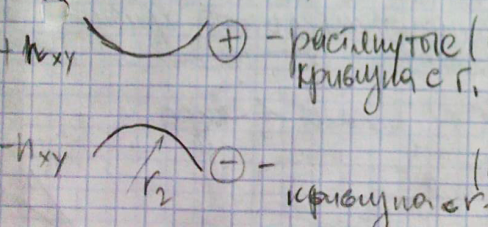

Главные кривизны идут по диагонали плана. Кривизны идут паралл. сторонам плана.
Бывают: однослойные, многослойные, прямоугольные
Рассчитываются по безмоментнойтеории-толщ. оболочки(5-8 см) не воспринимает момент
Основные допущения расчета:
1 срединнаяпов-ть считается плоской
2 Длина любого эл-та = проекции на горизонт.пл-ть
3 влиянием кривизны пренебрегают приf/2q≤1/5
Расчитываются на равн. распред. нагрузку

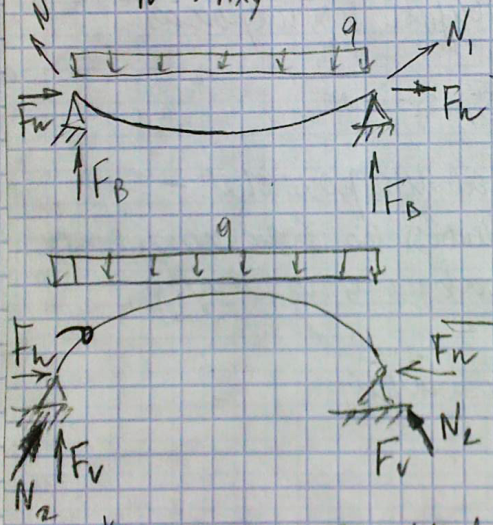

Гипар может опираться на 2 опоры
Инженерный метод расчета
Контурн. эл-ты рассчитываются на
внешнюю нагрузку
собственный вес конт. элемента
собств вес оболочки
Оболочки конт элементов работают совместно, за счет постановки связей.
Д линные цилиндрические ж/б оболочки. Основы расчета и конструирования.
Цилиндр.оболочки-констр-и, образованные из тонких плит, изогнутые по цилиндр. пов-ти бортовых и торцовых эл-тов. Опираются на 4 точки по углам.

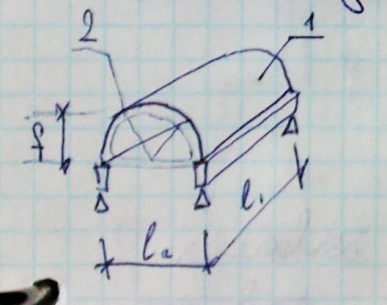

f-стрела подъема
l 2-расстояние между борт. эл-тами
l1-расст-е между опорами(пролет)
1-оболочка(пространственн. констр.)
2-бортовой эл-т
Оболочка-из сборного ж/б
Борт.эл-т-из монолитного ж/б с предв. напряжением АРМ-ры.
Торцевые диафрагмы могут быть в виде арки/фермы/балки. Очертание-круговое/по эллипсу/по параболе
многопролетная оболочка
Оболочки бывают монолитные и сборные. Монолитные-как правило внутр. пов-тьгладкая. Если д2 большой, то ставят ребра
s-длинакриволин. оболочки
если условие не выполняется,:
7. Своды. Основы расчета и конструирования сводчатых конструкций.
Своды – пространственные конструкции с постоянным криволинейным профилем и прямолинейными направляющими.
Кратные направляющие являются опорными для конструкции; опир-ся либо на стены, либо точечное опирание на столбы(мощные бортовые элементы укладываются на стены).
Профиль может быть круговой, элипсовидный, параболовидный и т.д.

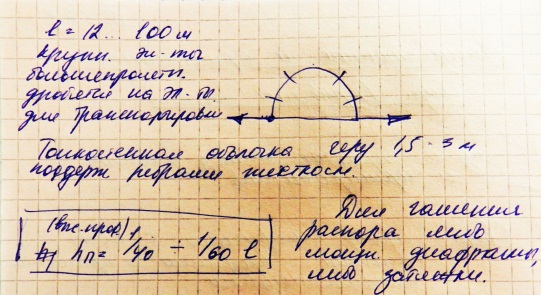

l=12…100м
высота профиля hп=1/40-1/60l
Стыки арматуры на сварках и замоноличиваются.
Расчет сводов.

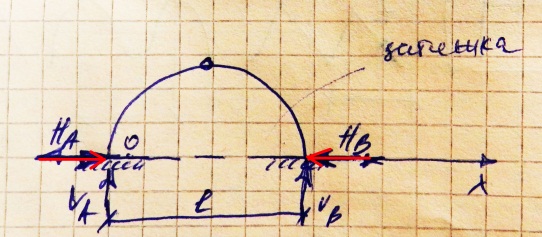

Либо как 2х-шарнирная, либо как 3х-шарнирная арка.
М(х)=VA*х – Н*у – q*x2/2
Q(x)=(VA – q*x)*cos a + НA*sin a
N(x)= (VA – g*x)*sin a + Н*cos a
q=q1*Bп

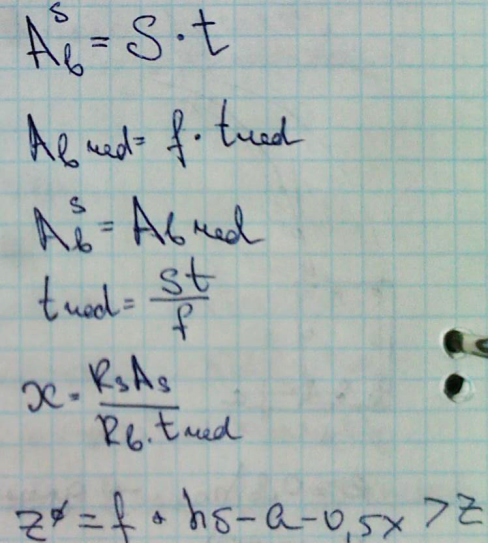

Аs=H/Rs
H=
F=
