Глава 12. Условныеизображения иобозначениярезьб
12.1. Общие сведения о резьбах
Соединения многих деталей осуществляют с помощью резьбы.
Резьба — это поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности. В этом случае плоский контур образует винтовой выступсоответствующего профиля, ограниченный винтовыми цилиндрическими или коническими поверхностями. Цилиндр или конус вместе с винтовым выступом называют винтом.
Классифицируются резьбы по различным признакам.I
По назначению резьбы подразделяются на крепежные(в неподвижном состоянии) и ходовые (в подвижном состоянии).
Резьба может быть нарезана на деталях как с цилиндрической, так и с конической формой поверхности и будет называться соответственно цилиндрической и конической.
В зависимости от расположения поверхности резьба может быть наружной (нарезанной на стержне) или внутренней (нарезанной в отверстии).
В зависимости от формы профиля различают резьбу треугольную, трапециевидную, прямоугольную, круглую и специальную.
Треугольная резьба подразделяется на метрическую, трубную, коническую и дюймовую, а трапециевидная - на трапецеидальную, упорную и упорную усиленную.
По значению шага различают резьбу крупную, мелкую и специальную.
По числу заходов резьбы подразделяют на однозаходныеимногозаходные.
По направлению винтовой линии различают резьбу правую (нарезается по часовой стрелке) и левую (нарезается против часовой стрелки)

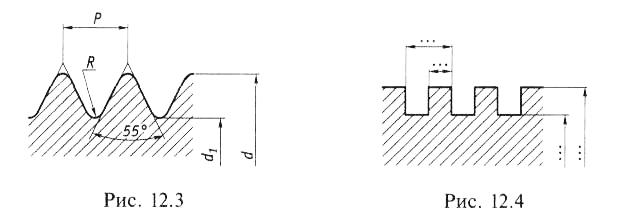

Тип резьбы определяется ее профилем, т. е. контуром, который получают в секущей плоскости, проходящей через ось резьбы (рис. 12.1... 12.4).
Основными параметрами резьбы по ГОСТ 11708—81 являются:
наружный (номинальный) диаметр d— диаметр воображаемого цилиндра или конуса, описанного вокруг вершин наружной резьбы или впадин внутренней резьбы;
внутренний диаметр d1— диаметр воображаемого цилиндра или конуса, описанного вокруг впадин наружной или вершин внутренней резьбы;
шаг Р — расстояние между соседними одноименными боковыми сторонами профиля в направлении, параллельном оси резьбы.
12.2. Условныеобозначениярезьб

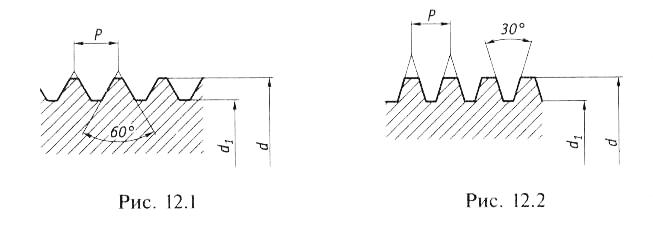

Метрическая резьба имеет треугольный профиль с углом 60° при вершине (см. рис. 12.1). По ГОСТ 8724—81 метрическую резьбу с диаметром от 1 до 600 мм подразделяют на два типа: с крупным шагом (с диаметром от 1 до 68 мм) и с мелким шагом (с диаметром от 1 до 600 мм). Начиная с 6 мм, для каждого диаметра мелкой резьбы предусмотрено несколько шагов.
В условное обозначение метрической резьбы с крупным шагом входит буква М, указывающая ее профиль, и номинальный (наружный) диаметр в миллиметрах. Например, обозначение М20 соответствует резьбе метрической с крупным шагом и номинальным диаметром 20 мм.
В условном обозначении метрической резьбы с мелким шагом дополнительно указывают шаг резьбы в миллиметрах, например: М20х2.
Трапецеидальная резьба по ГОСТ 9484—81 имеет профиль в виде равнобочной трапеции с углом 30° между боковыми сторонами (см. рис. 12.2).
Условное обозначение трапецеидальной резьбы включает в себя буквы Тr, наружный диаметр, шаг и номер стандарта, например: Тr32x6 ГОСТ 9484-81.
