2.8.4.Перелік необхідного вантажопідйомного і такелажного обладнання та пристосувань
При проведені капітального і поточних ремонтів елеватора ЕЛГ-400 необхідно застосовувати вантажопідйомні машини та механізми, так як деталі і вузли мають вагу більш ніж 500кг.
Для ремонту по дільниці доводки використовують мостовий кран для транспортування вузлів і деталей машини до місця проведення ремонту.
Крім цього ще використовуються таль, тельфер, лебідки, які механізують ремонтні роботи, скорочують час на проведення ремонтів та поліпшують працю ремонтного персоналу.
2.8.5.Розрахунок стропів для строповки великовагових та негабаритних деталей
Знаходимо діаметр і обираємо канат для строповки барабана вагою у дві вітки канату з розташуванням під кутом до вертикалі.
Знаходимо натяг однієї вітки в стропі :
,
де вага барабану,Н;
п- кількість віток канату в стропі;
і - коефіцієнт, і=1,15;
Розрахункове розривне зусилля:
,
де к =6 – статичний коефіцієнт запасу міцності
сталевого канату ;
Р=0,575*6=3,45кН
Обираємо Канат 11.5-Г-1-0-Н-1666 ГОСТ 3071-74,
Розривне зусилля якого становить 6,1кН, або за довжиною стропа 1м та вантажопідйомністю 100кг обираємо строп 1м-0,63/1000 ГОСТ 24.09048-79.

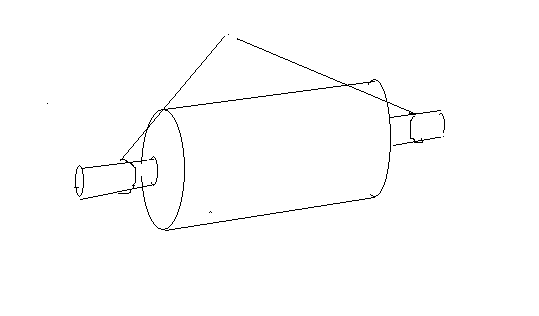

Рисунок 2.5 - Схема строповки барабана в зборі
2.8.6.Розрахунок напресовки деталей
Виконаємо розрахунок напресовки внутрішнього кільця підшипника на вал.
Рисунок 2.3- З’єднання з натягом
Обираємо посадку Ø80 Н7/к6,
Граничні відхилення діаметру отвору Ø100Н7+35
Діаметру валу Ø80к6
Максимальний натяг Nmax=25-0=25мкм
Максимальний вірогідний натяг
, (2.31)
де мкм – шорсткість поверхонь,
мкм
Сила пресування :
, (2.32)
де Е=2·105МПа – модуль повздовжньої пружності
(2.33)
де - коефіцієнт Пуассона
f=0.2- коефіцієнт пресування,
тоді
3.Охорона праці та безпека життєдіяльності
3.1.Заходи з безпечного ремонту елеватора елг-400
Збагачувальна фабрика обладнана відмінними механізмами, технологічними та електричними устаткуваннями.
Слюсарі-ремонтники повинні достатньо знати конструкцію ремонтного устаткування і правила електропожежної безпеки . Весь ремонтний персонал повинен працювати у спеціальному одязі та взутті.
Роботи підвищеної небезпеки виконуються по наряду-допуску, виданому майстром по ремонту елеваторів, інші роботи – після запису в книзі нарядів.
Перед початком роботи, слюсар повинен підготувати робоче місце, звільнити від сторонніх предметів, перевірити освітлення, доставити до місця ремонту необхідні інструменти, матеріали, запчастини.
Приступати до ремонту елеватора дозволяється тільки після повної зупинки елеватора, відключення живильних ліній та очищення від технологічних матеріалів.
Під час ремонтних робіт необхідно виконувати тільки ті завдання , котрі одержані від майстра.
По закінченню ремонту необхідно повідомити майстра, здати елеватор в експлуатацію технологічному персоналу з відміткою в журналі ремонтів та в журналі здачі зміни.
За недотримання правил техніки безпеки винуватець несе відповідальність в залежності від характеру порушень та їх наслідків. При проведені капітального ремонту необхідно користуватися тільки справними інструментами та пристосуваннями, вантажопідйомними механізмами і стропами.
Не займати робоче місце без дозволу майстра і не допускати в зону роботи сторонніх осіб.
При підйомі вантажу вручну чи краном команди повинні віддаватись однією людиною, що пройшла спеціальний інструктаж.
При проведені ремонтних робіт додержуватись правил пожежної безпеки, не допускати розливу мастил.
При виникненні аварії чи небезпеки під час ремонту необхідно прийняти заходи для її усунення і негайно повідомити майстра.
