Ачх замкнутой сар по возмущающему воздействию

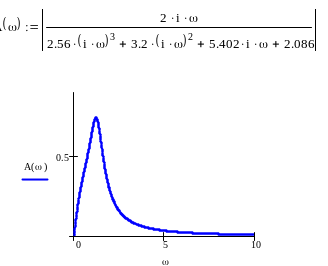

И-регулятор
1. m1=0.33, K0=0.187, Kу=2
2. m2=0.4, K0=0.16, Kу=2

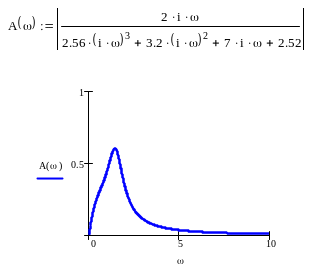

П-регулятор
1. m1=0.33, K1=4.58, Kу=2
2. m2=0.4, K1=3.09, Kу=2
ПИ-регулятор
1. m1=0.33, K1=2.201, K0=0.948
а) Переходной процесс левее точки ПИ-регулятора:
m1=0.33 k1=2 , k0=0.940
б) Переходной процесс правее точки ПИ-регулятора:
m1=0.33 k1=3, k0=0.840
2. m2=0.4, K1=1.548, K0=0.671
а) Переходной процесс левее точки ПИ-регулятора:
m2=0.4 k1=1.4, k0=0.665
б) Переходной процесс правее точки ПИ-регулятора:
m2=0.4 k1=2, k0=0.946
Качественные показатели АЧХ:
Регулятор |
Параметры |
||
ωр |
М |
||
И |
m1 |
0.456 |
3.18 |
m2 |
0.426 |
2.93 |
|
П |
m1 |
2.28 |
-0.03 |
m2 |
1.86 |
0.02 |
|
ПИ |
m1 |
1.54 |
0.78 |
m2 |
1.29 |
0.98 |
|
Лев |
m1 |
1.43 |
0.97 |
m2 |
1.26 |
1.01 |
|
Пр |
m1 |
1.55 |
0.87 |
m2 |
1.4 |
0.88 |
Показатель колебательности
Определим ачх по ошибке
1. И-регулятор
М1=0.33 к0=0.187
М2=0.4 К0=0.16
2. П-регулятор
М1=0.33 к1=4.58
М2=0.4 К1=3.09
3. ПИ-регулятор
М1=0.33 к0=0.948 к1=2.201
М2=0.4 к0=0.671 к1=1.548
Качественные показатели АЧХ по ошибке
Регулятор |
Параметры |
||
М |
ωр |
||
И |
М1 |
2.20 |
0.44 |
М2 |
2.03 |
0.40 |
|
П |
М1 |
1.93 |
2.50 |
М2 |
1.60 |
2.20 |
|
ПИ |
М1 |
2.01 |
1.85 |
М2 |
1.75 |
1.80 |
Где М - показатель колебательности
ωр - резонансная частота
